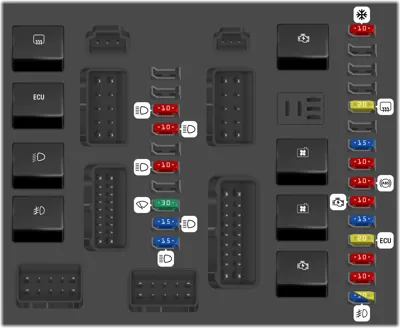

Diagrama de fusibles de Nissan Note 2010

(A/C COMP) Compresor de aire acondicionado

(RR DEF) Desempañador trasero

(FUEL PUMP) Bomba de combustible

(A/T ECU IGN) Control de la caja automática

(ABS IGN) Sistema de frenos antibloqueo

(REV LAMP IGN) Luces de reversa

ETC SUPPLY

EGI

O2 & A/F SENSOR

INJ SUPPLY

(FR FOG LAMP) Luces antiniebla delanteras

(H/LAMP HI RH) Faro derecho de luz alta

(H/LAMP HI LH) Faro izquierdo de luz alta

(TAIL LAMP) Luces traseras

(FR WIPER) Limpiaparabrisas delanteros

(H/LAMP LO LH) Faro izquierdo de luz baja

(H/LAMP LO RH) Faro derecho de luz baja

(Rear Window Defogger) Desempañador trasero

Engine Control Module (ECM)

(Headlamp Low) Faros de luz baja

(Front Fog Lamp) Luces antiniebla delanteras

(Starter) Sistema de arranque

(Cooling Fan (High)) Ventilador del radiador velocidad alta

(Cooling Fan (Low)) Ventilador del radiador velocidad baja

(Ignition) Encendido

Sistema de retención suplementario

Sistema de dirección asistida controlado eléctricamente, Relé de encendido, Relé de la bomba de combustible, Sistema antirrobo Nissan, Sistema de llave inteligente, Módulo de control de la carrocería (BCM)

Tablero de instrumentos, Luces de advertencia, Timbre de advertencia de iluminación, Sistema de carga

Lavaparabrisas delantero, Lavaparabrisas trasero

Desempañador de espejos

Audio, Sistema de llave inteligente, Sistema antirrobo Nissan, Espejo de puerta

Módulo de control de la carrocería (BCM)

Sistema de control remoto múltiple de cierre centralizado, Sistema de llave inteligente, Alarma posventa - Precableado, Timbre de advertencia, Sistema antirrobo Nissan

Luz de freno, Interruptor de freno, Sistema de frenos antibloqueo, Sistema de programa electrónico de estabilidad, Luces de advertencia, Sistema de llave inteligente

Luz interior, Sistema de control remoto múltiple, Iluminación, Luces del espejo de vanidad y del maletero, Sensor de lluvia, Timbre de advertencia

Iluminación del panel, OBD II (Diagnóstico de la computadora de a bordo), Sistema de llave inteligente, Luces direccionales y de advertencia de peligro

Aire acondicionado

Calefactor PTC

Aire acondicionado

Toma de corriente trasera

Asiento calefaccionado

Toma de corriente delantera (Encendedor de cigarrillos)

Accesorio

Motor del ventilador

Herramienta para la extracción de los fusibles.

Sistema de luces diurnas

CR, HR: Sistema de carga

Bocina

Sistema de dirección asistida controlada eléctricamente

Lavador de faros

Sistema de frenos antibloqueo, Sistema de programa electrónico de estabilidad

Ventana eléctrica, Módulo de control de la carrocería (BCM)

Calefactor PTC

Interruptor de encendido

Relé bajo del ventilador de refrigeración, Relé alto del ventilador de refrigeración

Sistema de frenos antibloqueo, Sistema de programa electrónico de estabilidad

Sistema de audio

Bocina

Luz diurna

Faros Delanteros Derechos (Luz Alta), Sistema de Luces Diurnas, Control Automático de Luces

Faros Delanteros Izquierdos (Luz Alta), Sistema de Luces Diurnas, Control Automático de Luces

Luz Trasera, Luz de Estacionamiento, Control Automático de Luces, Faro Delantero, Iluminación

Sistema de Limpiaparabrisas y Lavaparabrisas Delantero (Con Sensor de Lluvia)

Faros Delanteros Izquierdos (Luz Baja), Sistema de Luces Diurnas, Control Automático de Luces

Faros Delanteros Derechos (Luz Baja), Sistema de Luces Diurnas, Control Automático de Luces

aire acondicionado

Desempañador de la Ventana Trasera, fusible "5"

CR, HR: Relé de la Bomba de Combustible

Sensor de Velocidad del Vehículo A/T (Sensor de Revolución), Sensor de Temperatura del Fluido A/T y Suministro de Energía del TCM, Circuito Principal de Suministro de Energía y Tierra, Sensor de Revolución de la Turbina

Sistema de Frenos Antibloqueo, Sistema de Programa Electrónico de Estabilidad

Interruptor de Posición de Estacionamiento/Neutro, Elementos NO detectivos, Sistema de Arranque, Lámpara de reversa, Lámpara Indicadora A/T, Limpiaparabrisas y Lavaparabrisas Trasero

CR, HR: Relé del Motor de Control del Acelerador

Relé del Módulo de Control del Motor, Circuito Principal de Suministro de Energía y Tierra, Sensor de Flujo de Masa de Aire, Sensor de Posición del Cigüeñal (CKPS), Sensor de Posición del Árbol de Levas (FASE), Válvula Solenoide de Control de Volumen de Purga del Canister EVAP, Sistema de Encendido, Válvula Solenoide de Control de Distribución de Válvulas de Admisión, Alarma Postventa - Precableado, Inyector de Combustible, Sensor de Posición del Árbol de Levas, Actuador de Flujo de Combustible, Válvula Solenoide de Control de Aumento del Turbocompresor, Interruptor de Freno, Suministro de Energía del ECM para Respaldo (motor CR)

CR, HR: Sensor de Oxígeno Calefaccionado Delantero, Sensor de Oxígeno Calefaccionado Trasero, Función del Sistema de Inyección de Combustible

CR, HR: Función del Sistema de Inyección de Combustible, Inyector de Combustible

Lámpara Antiniebla Delantera

Lámpara Antiniebla Delantera

Desempañador de la Ventana Trasera

Módulo de Control del Motor (ECM)

Faro Delantero Bajo (Luz Baja)

Lámpara Antiniebla Delantera

Motor de Arranque

-

Ventilador de Refrigeración (Alto)

Ventilador de Refrigeración (Bajo)

Encendido
