Diagrama de fusibles de Kia Sorento 2004
El Sorento 2004 1ra generación (conocida también como "BL") tiene 2 cajas de fusibles distintas:
Diagrama de Caja de fusibles interior
Diagrama de Fusiblera del motor

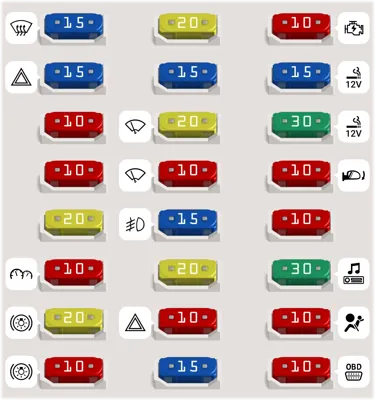

Caja de fusibles interior
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 15A | 1 | Desempañador | |
Fusible MINI 20A | 2 | Techo solar | |
Fusible MINI 10A | 3 | Sistema de arranque, PCM, ACC | |
Fusible MINI 15A | 4 | Unidad de intermitentes y luces de emergencia | |
Fusible MINI 15A | 5 | Toma de corriente central | |
Fusible MINI 15A | 6 | Encendedor | |
Fusible MINI 10A | 7 | Conector de verificación | |
Fusible MINI 20A | 8 | Limpiaparabrisas y lavaparabrisas, Faros, Calefacción delantera y aire acondicionado, Sistema de enfriamiento. Desempañador | |
Fusible MINI 30A | 9 | Toma de corriente delantera y trasera | |
Fusible MINI 10A | 11 | Limpiaparabrisas y lavaparabrisas, ETWIS, Calefacción y aire acondicionado, Computadora de viaje, Techo solar | |
Fusible MINI 10A | 12 | Espejo eléctrico, Encendedor, Toma de corriente, Reloj, Entrada sin llave, Audio | |
Fusible MINI 10A | 10 | Bobina del relé | |
Fusible MINI 20A | 13 | Unidad de control de la caja de transferencia | |
Fusible MINI 15A | 14 | Luz antiniebla trasera | |
Fusible MINI 10A | 15 | Espejo de control remoto eléctrico | |
Fusible MINI 10A | 16 | Tablero de instrumentos, ETWIS, Faros, DRL, Entrada sin llave, Luces interiores, Lámpara de visera, Reloj | |
Fusible MINI 20A | 17 | Calentador de asiento | |
Fusible MINI 30A | 18 | Audio | |
Fusible MINI 20A | 19 | Luz de freno | |
Fusible MINI 10A | 20 | Unidad de intermitentes y luces de emergencia | |
Fusible MINI 10A | 21 | Airbag | |
Fusible MINI 10A | 22 | PCM, ACC, Computadora de viaje, Luz de freno, DRL, ETWIS, Tablero de instrumentos, Calefacción delantera y aire acondicionado | |
Fusible MINI 15A | 23 | Accesorio de remolque | |
Fusible MINI 10A | 24 | PCM, Sistema de enfriamiento, Sensor de velocidad, Conector de diagnóstico, ACC, Tablero de instrumentos, ABS |
Fusiblera del motor
| Tipo | Descripción | |
|---|---|---|
Fusible FLD/PAL 283 120A | 1 Principal | |
Fusible MINI 15A | 2 - | |
Fusible MINI 20A | 3 Faros exteriores | |
Fusible MINI 10A | 4 Tren de potencia | |
Fusible MINI 15A | 5 Inyector | |
Fusible MINI 15A | 6 Audio | |
Fusible MINI 15A | 7 Faro luz alta | |
Fusible MINI 10A | 8 Luz | |
Fusible MINI 20A | 9 Calentador de combustión | |
Fusible MINI 15A | 11 Faro luz baja | |
Fusible MINI 10A | 12 Luces laterales | |
Fusible MINI 25A | 13 Ventana privada (izquierda) | |
Fusible MINI 25A | 15 - | |
Fusible MINI 25A | 17 Ventana privada (derecha) | |
Fusible MINI 10A | 18 ECU | |
Fusible MINI 10A | 19 Memoria | |
Fusible MINI 15A | 20 Luces antiniebla delanteras | |
Fusible FMX/JCase 30A | 21 Encendido 2 | |
Fusible FMX/JCase 40A | 22 Batería 3 | |
Fusible FMX/JCase 40A | 23 ABS | |
Fusible FMX/JCase 30A | 24 Precalentador de combustible | |
Fusible FMX/JCase 30A | 26 Soplador frontal | |
Fusible FMX/JCase 30A | 27 Ventilador del condensador | |
Fusible FMX/JCase 40A | 28 Batería 1 | |
Fusible FMX/JCase 30A | 29 Encendido 1 | |
Fusible FMX/JCase 20A | 30 Batería 2 | |
Extractor de fusible | Fusepuller Herramienta para la extracción de los fusibles. | |
Relé | R1 Relé de calor | |
Relé | R2 Relé de luz antiniebla delantera | |
Relé | R3 Relé de luz lateral | |
Relé | R4 Relé del faro (superior) | |
Relé | R5 Relé del faro (inferior) | |
Relé | R6 Relé de bocina | |
Relé | R9 Relé de arranque | |
Relé | R10 - | |
Relé | R11 Relé del ventilador delantero | |
Relé | R12 Relé de ventanas eléctricas | |
Relé | R13 Relé del ventilador del condensador | |
Relé | R14 Relé del aire acondicionado | |
Fusible MINI 25A | SPARE1 Fusible de repuesto | |
Fusible MINI 20A | SPARE2 Fusible de repuesto | |
Fusible MINI 15A | SPARE3 Fusible de repuesto | |
Fusible MINI 10A | SPARE4 Fusible de repuesto |
