Diagrama de fusibles de Ford Ranger 1997
El Ranger 1997 generación Second Generation (North America) (conocida también como "PN-105") tiene 5 cajas de fusibles distintas:
Diagrama de Panel de fusibles ubicado en el lado izquierdo del tablero de instrumentos
Diagrama de Caja de fusibles en el motor
Diagrama de Compartimento del Motor - Módulo de Relevadores1
Diagrama de Compartimento del Motor - Módulo de Relés 2
Diagrama de Módulo de Relés del Tablero de Instrumentos 3

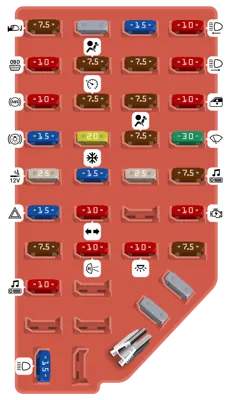

Panel de fusibles ubicado en el lado izquierdo del tablero de instrumentos
| Tipo | Descripción | |
|---|---|---|
Fusible MINI 7.5A | 1 Espejo calefaccionado | |
Fusible MINI | 2 Libre | |
Fusible MINI 15A | 3 Luces de estacionamiento | |
Fusible MINI 10A | 4 Faro izquierdo | |
Fusible MINI 10A | 5 Sistema OBD II | |
Fusible MINI 7.5A | 6 Sistema de airbag, Relé del ventilador, Módulo de desactivación pasiva (PAD) | |
Fusible MINI 7.5A | 7 Interruptores iluminados | |
Fusible MINI 10A | 8 Faro derecho, Sistema de luces antiniebla, Módulo DRL | |
Fusible MINI 10A | 9 Sistema antibloqueo | |
Fusible MINI 7.5A | 10 Control de velocidad, Sistema GEM, Interbloqueo de freno, Sistema de aire acondicionado | |
Fusible MINI 7.5A | 11 Luces de advertencia, Medidores del tablero de instrumentos | |
Fusible MINI 10A | 12 Sistema de lavado delantero, Ventanas eléctricas | |
Fusible MINI 15A | 13 Sistema PCM, Luces de freno, Tracción en las cuatro ruedas, Freno antibloqueo, Control de velocidad | |
Fusible MINI 20A | 14 Sistema antibloqueo Min 10A Max 20A | |
Fusible MINI 7.5A | 15 Sistema de airbag, Alternador | |
Fusible MINI 30A | 16 Limpiaparabrisas delantero | |
Fusible MINI 25A | 17 Encendedor de cigarros | |
Fusible MINI 15A | 18 Sistema de aire acondicionado | |
Fusible MINI 25A | 19 Bobina de encendido, Sistema PCM | |
Fusible MINI 7.5A | 20 Radio, Sistema GEM, Antirrobo | |
Fusible MINI 15A | 21 Luces de emergencia | |
Fusible MINI 10A | 22 Luces direccionales | |
Fusible MINI 10A | 24 Relé de arranque, Antirrobo | |
Fusible MINI 7.5A | 25 Velocímetro, Sistema GEM | |
Fusible MINI 10A | 26 4R44E/5R55E sobremarcha, Luces de reversa, Sistema DRL | |
Fusible MINI 10A | 27 Luces de mapa, Luz de la guantera (si está equipado), Luz de cúpula, Luces del parasol, Sistema 4x4 | |
Fusible MINI 7.5A | 28 Sistema GEM | |
Fusible MINI 10A | 29 Sistema de audio | |
Fusible MINI 15A | 33 Luces altas, Sistema DRL, tablero de instrumentos | |
Fusible MINI | 35 Libre | |
Fusible MINI | 36 Libre | |
Extractor de fusible | Puller Herramienta para la extracción de los fusibles. |
Caja de fusibles en el motor
| Tipo | Descripción | |
|---|---|---|
Terminal de la batería | Battery Batería | |
Diodo MINI | Diode 1 Diodo PCM | |
Diodo MINI | Diode 2 Diodo ABS | |
Fusible MAXI 50A | F1 Encendido | |
Fusible MAXI 20A | F3 Cierres eléctricos, Ventanas eléctricas, Asientos eléctricos | |
Fusible MAXI 20A | F4 Luces de estacionamiento | |
Fusible MAXI 30A | F5 Sistema 4WABS | |
Fusible MAXI 20A | F6 Faros | |
Fusible MAXI 30A | F7 Energía PCM | |
Fusible MAXI 50A | F8 Panel de fusibles del tablero de instrumentos | |
Fusible MAXI 20A | F9 Claxon | |
Fusible MAXI 40A | F10 Motor del soplador | |
Fusible MAXI 30A | F12 Sistema 4WABS | |
Fusible MAXI 20A | F13 Sistema de combustible, Sistema antirrobo | |
Fusible MINI 15A | F15 Sistema D.R.L., Luces antiniebla | |
Fusible MINI 10A | F16 Sistema de bolsas de aire | |
Fusible MINI 15A | F17 Sistema del alternador | |
Fusible MINI 15A | F18 Energía de memoria PCM | |
Fusible MINI 20A | F19 Sistema de 4 ruedas | |
Fusible MINI 15A | F20 HEGO | |
Fusible MINI 30A | F21 Toma de corriente | |
Fusible MINI 20A | F22 Sistema JBL | |
Otro | Other Resistor RABS | |
Relé | R1 RELEVADOR DE ARRANQUE | |
Relé | R2 Relevador de la bomba de combustible | |
Relé | R3 Relevador de energía PCM | |
Relé | R4 Relevador WOT aire acondicionado | |
Relé | R5 Relevador de luces antiniebla | |
Relé | R6 Relevador limpiaparabrisas Hi-Lo | |
Relé | R7 Relevador de claxon | |
Relé | R8 Relevador de funcionamiento del limpiaparabrisas |
Compartimento del Motor - Módulo de Relevadores1
| Tipo | Nro | Descripción | |
|---|---|---|---|
Relé | R1 | Motor del Ventilador | |
Relé | R3 | Bomba del Limpiaparabrisas Delantero |
Compartimento del Motor - Módulo de Relés 2
| Tipo | Nro | Descripción | |
|---|---|---|---|
Relé | R1 | Relé de la Bomba ABS | |
Relé | R2 | Relé Principal ABS |
Módulo de Relés del Tablero de Instrumentos 3
| Tipo | Nro | Descripción | |
|---|---|---|---|
Relé | R1 | Sistema Antirrobo | |
Relé | R2 | Luces Interiores | |
Relé | R3 | Sistema de Ahorro de Batería | |
Relé | R4 | Embrague 4 x 4 | |
Relé | R5 | Desbloqueo de Todas las Puertas | |
Relé | R6 | Bloqueo de Todas las Puertas | |
Relé | R7 | Bajada de Un Toque | |
Relé | R8 | Luz de Estacionamiento |
