Diagrama de fusibles de Ford Focus 2003
El Focus 2003 generación Mk1 (conocida también como "C170") tiene 2 cajas de fusibles distintas:
Diagrama de Caja de fusibles auxiliar
Diagrama de Caja de fusibles central
Caja de fusibles auxiliar
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible FMX/JCase 40A | 1 | Caja eléctrica central | |
Fusible FMX/JCase 60A | 2 | Bujía de precalentamiento [Sólo diesel] | |
Fusible FMX/JCase 40A | 3 | Ventilador de enfriamiento del motor Alta velocidad [con A/A Sólo Nafta] | |
Fusible FMX/JCase 30A | 3 | Ventilador de enfriamiento del motor Alta velocidad [con A/A Sólo Diesel] | |
Fusible FMX/JCase 30A | 4 | Encendido | |
Fusible FMX/JCase 20A | 5 | Control electrónico de motor | |
Fusible FMX/JCase 40A | 6 | Bomba de combustible, Luz alta | |
Fusible FMX/JCase 40A | 7 | Caja eléctrica central | |
Fusible ATO 1A | 12 | Sensor de voltaje de batería | |
Fusible ATO 30A | 13 | ABS | |
Fusible ATO 15A | 14 | Bomba de combustible | |
Fusible ATO 10A | 15 | Aire acondicionado | |
Fusible ATO 15A | 16 | Luz baja lado izquierdo | |
Fusible ATO 15A | 17 | Luz baja lado derecho | |
Fusible ATO 10A | 19 | Cierre automático de puertas, Retardo de cierre de cristales eléctricos (Versión con cristales eléctricos en las 4 puertas) | |
Fusible ATO 10A | 21 | Control electrónico de motor | |
Fusible ATO 20A | 22 | Válvulas ABS | |
Fusible ATO 10A | 23 | Luz alta lado izquierdo | |
Fusible ATO 10A | 24 | Luz alta lado derecho | |
Fusible ATO 30A | 26 | Motor ventilador de calefactor | |
Fusible ATO 10A | 28 | Cierre automático de puertas, Retardo de cierre de cristales eléctricos, Encendido | |
Fusible ATO 30A | 29 | Ventilador de enfriamiento del motor - Baja velocidad | |
Fusible ATO 30A | 30 | Ventilador de enfriamiento del motor Baja velocidad (con el A/A conectado) | |
Fusible ATO 10A | 31 | Válvula de control de aire en ralentí | |
Fusible ATO 25A | 32 | Cierre automático de puertas, Retardo de cierre de cristales eléctricos (Versión con cristales eléctricos en las puertas delanteras solamente) | |
Fusible ATO 10A | 37 | Sonda Lambda | |
Diodo ATO | D2 | Bobina de encendido | |
Relé | R2 | Luz alta | |
Relé | R3 | Luz baja | |
Relé | R4 | Bomba de combustible | |
Relé | R5 | Control electrónico de motor | |
Relé | R6 | Cierre automático de puertas, Retardo de cierre de cristales eléctricos | |
Relé | R7 | Encendido | |
Relé | R8 | A/A | |
Relé | R9 | Ventilador de enfriamiento del motor - Alta velocidad (con el A/A conectado) [2.0LA/T] | |
Relé | R10 | Ventilador de enfriamiento del motor - Alta velocidad | |
Relé | R11 | Bujía de precalentamiento [Sólo diesel] | |
Relé | R12 | Ventilador de enfriamiento del motor - Baja velocidad |

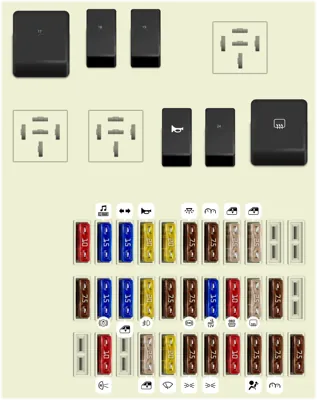

Caja de fusibles central
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible ATO 10A | 30 | Luces del tablero | |
Fusible ATO 15A | 31 | Radio | |
Fusible ATO 15A | 32 | Luces de giro, balizas | |
Fusible ATO 20A | 33 | Bocina y asientos eléctricos | |
Fusible ATO 20A | 34 | Techo solar | |
Fusible ATO 7.5A | 35 | Luces interiores, retrovisores eléctricos | |
Fusible ATO 7.5A | 36 | Módulos electrónicos y panel de instrumentos | |
Fusible ATO 25A | 37 | Levantacristales eléctricos (Lado izquierdo) | |
Fusible ATO 25A | 38 | Levantacristales eléctricos (Lado derecho) | |
Fusible ATO 7.5A | 41 | Radio (Accesorios) | |
Fusible ATO 15A | 42 | Luces de freno | |
Fusible ATO 15A | 43 | Levantacristales eléctricos, limpialuneta trasero | |
Fusible ATO 20A | 44 | Faros antiniebla delanteros y traseros | |
Fusible ATO 7.5A | 45 | Recirculación de Aire Acondicionado | |
Fusible ATO 7.5A | 46 | Módulo ABS | |
Fusible ATO 15A | 47 | Encendedor | |
Fusible ATO 10A | 48 | Conector de diagnóstico | |
Fusible ATO 25A | 49 | Luneta trasera térmica | |
Fusible ATO 7.5A | 50 | Espejos retrovisores térmicos | |
Fusible ATO 10A | 53 | Luces de marcha atrás | |
Fusible ATO 25A | 55 | Levantacristales eléctricos delanteros | |
Fusible ATO 20A | 56 | Limpiaparabrisas | |
Fusible ATO 7.5A | 57 | Luz de posición derecha | |
Fusible ATO 7.5A | 58 | Luz de posición izquierda | |
Fusible ATO 10A | 59 | Interruptor de luces | |
Fusible ATO 7.5A | 60 | Módulo Airbag | |
Fusible ATO 7.5A | 61 | Módulos electrónicos y panel de instrumentos | |
Fusible ATO 7.5A | 62 | Luz de patente | |
Relé | 17 | Bloqueo del encendido | |
Relé | 18 | Limpiaparabrisas intermitente delantero y trasero | |
Relé | 19 | Limpiaparabrisas intermitente delantero y trasero | |
Relé | 23 | Bocina | |
Relé | 24 | Ahorrador de corriente (batería) | |
Relé | 25 | Desempañador de luneta trasera |
