Diagrama de fusibles de Ford Focus 2001
El Focus 2001 generación Mk1 (conocida también como "C170") tiene 2 cajas de fusibles distintas:

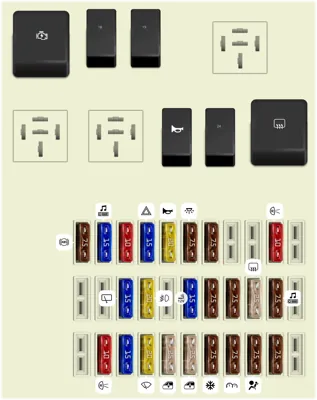

Diagrama de Panel de fusibles del compartimiento de pasajeros
Diagrama de Caja de fusibles en el motor
Panel de fusibles del compartimiento de pasajeros
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible ATO 7.5A | 30 | ABS | |
Fusible ATO 15A | 31 | Radio | |
Fusible ATO 10A | 32 | Interruptor de luces | |
Fusible ATO 15A | 33 | Luces de emergencia | |
Fusible ATO 20A | 34 | Claxon | |
Fusible ATO 7.5A | 35 | Luces interiores, espejos eléctricos | |
Fusible ATO 7.5A | 36 | Temporizador central, módulos electrónicos | |
Fusible ATO 10A | 39 | Luces de reversa | |
Fusible ATO 15A | 43 | Limpiaparabrisas trasero | |
Fusible ATO 20A | 44 | Luces antiniebla | |
Fusible ATO 15A | 46 | Encendedor de cigarrillos | |
Fusible ATO 7.5A | 47 | Luces de posición (izquierda) | |
Fusible ATO 7.5A | 48 | Luces de posición (derecha) | |
Fusible ATO 25A | 49 | Desempañador trasero | |
Fusible ATO 7.5A | 50 | Radio, temporizador central | |
Fusible ATO 10A | 53 | Luces de reversa | |
Fusible ATO 15A | 54 | Luces de freno | |
Fusible ATO 20A | 55 | Limpiaparabrisas delanteros | |
Fusible ATO 25A | 56 | Ventanillas eléctricas delanteras | |
Fusible ATO 25A | 57 | Ventanillas eléctricas traseras | |
Fusible ATO 7.5A | 58 | Aire acondicionado, aire recirculado | |
Fusible ATO 7.5A | 59 | Módulos electrónicos, tablero de instrumentos | |
Fusible ATO 7.5A | 60 | Módulo de bolsa de aire | |
Fusible ATO 7.5A | 61 | Interruptor de luces | |
Fusible ATO 20A | 63 | Módulo de cierre centralizado (en la parte posterior del panel de fusibles) | |
Relé | 17 | Arranque | |
Relé | 18 | Limpiaparabrisas intermitente trasero (puede estar incorporado con el relé 19) | |
Relé | 19 | Limpiaparabrisas intermitente delantero (puede estar incorporado con el relé 18) | |
Relé | 23 | Claxon | |
Relé | 24 | Ahorrador de batería | |
Relé | 25 | Desempañador trasero |
Caja de fusibles en el motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MAXI 40A | 1 | Suministro de energía principal al sistema eléctrico | |
Fusible MAXI 30A | 2 | Ventilador de enfriamiento del motor (aire acondicionado) 2do fusible | |
Fusible MAXI 50A | 6 | Ventilador de enfriamiento del motor (aire acondicionado) 1er fusible | |
Fusible MAXI 40A | 7 | Suministro de energía principal al sistema eléctrico | |
Fusible MAXI 30A | 8 | Encendido | |
Fusible MAXI 20A | 9 | Gestión del motor | |
Fusible ATO 10A | 10 | Sensor de voltaje de batería, conector de diagnóstico | |
Fusible ATO 30A | 11 | ABS | |
Fusible ATO 15A | 12 | Bomba de combustible | |
Fusible ATO 10A | 16 | Luz de cruce (lado izquierdo) | |
Fusible ATO 10A | 17 | Luz de cruce (lado derecho) | |
Fusible ATO 10A | 18 | Sensores de oxígeno calefaccionados | |
Fusible ATO 10A | 20 | Gestión del motor | |
Fusible ATO 20A | 21 | ABS | |
Fusible ATO 20A | 22 | DRL (luces de cruce) | |
Fusible ATO 10A | 26 | Luz de carretera (lado izquierdo) | |
Fusible ATO 10A | 27 | Luz de carretera (lado derecho) | |
Fusible ATO 30A | 64 | Motor del soplador del calefactor | |
Relé | R1 | Encendido | |
Relé | R5 | Luces de carretera | |
Relé | R6 | Luces de cruce | |
Relé | R7 | Bomba de combustible | |
Relé | R8 | Gestión del motor | |
Relé | R11 | Aire acondicionado | |
Relé | R12 | Luces de conducción diurna | |
Relé | R13 | Faros antiniebla | |
Relé | R14 | Relé de inhibición de luces de freno [solo AdvanceTrac] | |
Relé | R15 | Ventilador de enfriamiento del motor nivel 2 (aire acondicionado) | |
Relé | R16 | Ventilador de enfriamiento del motor nivel 1 | |
Diodo ATO | D1 | NO IDENTIFICADO | |
Diodo ATO | D2 | NO IDENTIFICADO |
