Diagrama de fusibles de Toyota RAV4 2023 Usa
El RAV4 2023 5ta generación (conocida también como "XA50") tiene 6 cajas de fusibles distintas:
Diagrama de Caja de fusibles en el motor (motor A25A-FKS)
Diagrama de Panel de fusibles del compartimento del motor Nro. 2 (motor A25A-FKS)
Diagrama de Compartimiento del Pasajero
Diagrama de Panel de fusibles del compartimiento del motor Nro. 1 (motor A25A-FXS)
Diagrama de Panel de fusibles del compartimiento del motor Nro. 2 (motor A25A-FXS)

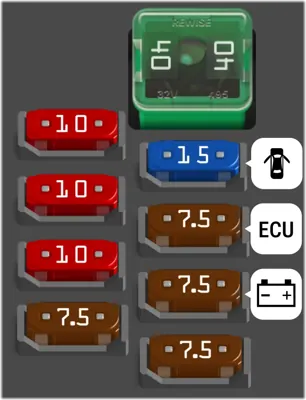

Diagrama de Compartimento de Equipaje (motor A25A-FXS)
Caja de fusibles en el motor (motor A25A-FKS)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 7.5A | 1 | (USB2) Cargador USB | |
Fusible MINI 5A | 2 | (H-LP HI LH) Faro izquierdo de luz alta | |
Fusible MINI 5A | 3 | (H-LP HI RH) Faro derecho de luz alta | |
Fusible FMX/JCase 30A | 4 | (DEF) Desempañador trasero | |
Fusible FMX/JCase 30A | 5 | (PBD) Puerta trasera eléctrica | |
Fusible MINI 15A | 6 | NOISE FILTER | |
Fusible MINI 20A | 7 | (D-DBL LCK) Bloqueo doble de puertas | |
Fusible MINI 30A | 8 | (S/HTR MAIN) Asientos calefaccionados | |
Fusible MINI 30A | 9 | (4WD) Sistema de tracción en las cuatro ruedas | |
Fusible MINI 10A | 10 | (FOG FR) Luces antiniebla delanteras | |
Fusible MINI 20A | 11 | (P/OUTLET NO.2) Encendedor de cigarrillos / enchufes de corriente | |
Fusible MINI 10A | 12 | (DRL) Luces de circulación diurna | |
Fusible FMX/JCase 50A | 15 | (HTR) Sistema de aire acondicionado | |
Fusible MINI 30A | 16 | (AMP NO.2) Sistema de audio | |
Fusible MINI 10A | 17 | (H-LP RH) Faro derecho | |
Fusible MINI 30A | 18 | (AMP NO.1) Sistema de audio | |
Fusible MINI 10A | 19 | (EFI-MAIN NO.4) Sistema de inyección de combustible multipuerto | |
Fusible MINI 10A | 20 | (H-LP LH) Faro izquierdo | |
Fusible MINI 20A | 21 | VVT | |
Fusible MINI 7.5A | 22 | (BATT-S) Sistema de carga | |
Fusible MINI 20A | 23 | D INJ | |
Fusible MINI 20A | 25 | (EFI-MAIN NO.2) Sistema de inyección de combustible multipuerto | |
Fusible MINI 10A | 26 | (HORN) Bocina | |
Fusible MINI 20A | 27 | (EFI-MAIN NO.1) Sistema de inyección de combustible multipuerto | |
Fusible MINI 20A | 28 | (IG2 MAIN) Protege varios circuitos | |
Fusible MINI 30A | 29 | DC CUT | |
Fusible MINI 30A | 31 | (ST NO.2) Sistema de arranque | |
Fusible MINI 30A | 32 | (EFI-MAIN NO.3) Sistema de inyección de combustible multipuerto | |
Fusible FMX/JCase 30A | 33 | (ST NO.1) Sistema de arranque | |
Fusible MINI 10A | 34 | (MIR HTR) Calefactor de espejo | |
Fusible MPF2 | 35 | (BBC NO.1) Sistema de parada y arranque | |
Fusible MPF2 | 36 | (WIPER) Limpiaparabrisas | |
Fusible MPF2 | 37 | (BBC NO.2) Sistema de parada y arranque | |
Fusible MPF2 | 38 | (ABS NO.1) Sistema de frenos antibloqueo | |
Fusible MPF2 | 39 | (ABSNO.2) Sistema de frenos antibloqueo | |
Fusible MPF2 | 40 | (J/B-B) Bus de caja de conexiones | |
Bloque de multifusible MUSB | 41 | (EPS) Dirección asistida eléctrica | |
Bloque de multifusible MUSB | 42 | R/B NO.1 | |
Bloque de multifusible MUSB | 43 | ALT (130A/150A) | |
Bloque de multifusible MUSB | 43 | ALT (100A) | |
Bloque de multifusible MUSB | 44 | (FAN NO.1) Electroventilador de enfriamiento | |
Fusible MINI 10A | 47 | (INJ) Inyectores de combustible | |
Fusible MINI 10A | 48 | (ECU-IG2 NO2) Unidad de control del motor | |
Fusible MINI 10A | 49 | (ECU-IG2 NO.1) Unidad de control del motor | |
Fusible MINI 10A | 50 | (EFI2 NO.2) Sistema de inyección de combustible multipuerto | |
Fusible MINI 10A | 51 | EF1 NO.1 | |
Fusible MINI 7.5A | 52 | (EFI NO.2) Sistema de inyección de combustible multipuerto | |
Relé | 53 | (EFI-MAIN NO.2) Sistema de inyección de combustible multipuerto | |
Relé | 54 | (WIPER) Limpiaparabrisas | |
Relé | 55 | (DIM) Luces del panel de instrumentos | |
Relé | 56 | D INJ | |
Relé | 57 | (DRL) Luces de circulación diurna | |
Relé | 58 | (EFI-MAIN NO.1) Sistema de inyección de combustible multipuerto | |
Relé | 59 | (HORN) Bocina | |
Relé | 60 | (H-LP RH) Faro derecho | |
Relé | 61 | (ST NO.2) Sistema de arranque | |
Relé | 62 | (H-LP LH) Faro izquierdo | |
Relé | 63 | VVT | |
Relé | 64 | (IG2 NO.1) Protege varios circuitos | |
Relé | 65 | (ST NO.1) Sistema de arranque | |
Relé | 66 | (FOG FR) Luces antiniebla delanteras | |
Relé | 67 | (DEF) Desempañador trasero | |
Relé | 68 | (EFI-MAIN NO.3) Sistema de inyección de combustible multipuerto | |
Fusible MINI 7.5A | 69 | (USB1) Cargador USB |
Panel de fusibles del compartimento del motor Nro. 2 (motor A25A-FKS)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible FMX/JCase 30A | 2 | (BBC NO.3) Sistema de parada y arranque | |
Fusible MINI 30A | 11 | (BBC NO.4) Sistema de parada y arranque | |
Fusible MINI 5A | 12 | GRILL SHUTTER | |
Fusible MINI 15A | 14 | (INV) Toma de corriente (inversor DC/AC) | |
Fusible MINI 25A | 17 | S-HTR RR | |
Fusible MINI 15A | 19 | (DEICER) Descongelador o desempañador | |
Fusible MINI 15A | 20 | (S/HTR F/R) Asientos calefaccionados | |
Fusible MINI 15A | 21 | (S/HTR F/L) Calefactor de asientos delanteros | |
Relé | R1 | MIR MTR NO.1 | |
Relé | R2 | MIR MTR NO.2 | |
Relé | R3 | WASH NZL HTR | |
Relé | R4 | (H-LP CLN) Lavafaros | |
Relé | R6 | (INV) Toma de corriente (inversor DC/AC) | |
Relé | R7 | HWD NO.1 | |
Relé | R8 | HWD NO.2 | |
Relé | R9 | (DEICER) Descongelador o desempañador | |
Relé | R9 | HWD NO.3 |
Compartimiento del Pasajero
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 7.5A | 1 | (FOG RR) Luces antiniebla traseras | |
Fusible MINI 7.5A | 2 | (OBD) Diagnóstico a bordo | |
Fusible MINI 10A | 3 | (DOME) Luz de domo y luz interior | |
Fusible MINI 7.5A | 4 | (TRUNK OPN) Apertura del baúl eléctrica | |
Fusible MINI 10A | 6 | (ECU-DCC NO.2) Unidad de control del motor | |
Fusible MINI 5A | 7 | (ECU-DCC NO.1) Unidad de control del motor | |
Fusible MINI 15A | 8 | (RADIO) Radio y sistema de audio | |
Fusible MINI 20A | 9 | (DOOR R/R) Puerta trasera derecha | |
Fusible MINI 7.5A | 10 | (S-HORN) Bocina / sistema antirobo | |
Fusible MINI 10A | 11 | (STRG LOCK) Bloqueo de dirección | |
Fusible MINI 7.5A | 12 | (DCM) Módulo de comunicación de datos para emergencias | |
Fusible MINI 5A | 13 | (ECU-ACC) Unidad de control del motor | |
Fusible MINI 7.5A | 14 | (ECU-IG1 NO.3) Unidad de control del motor | |
Fusible MINI 5A | 15 | (EPS-IG1) Dirección asistida eléctrica | |
Fusible MINI 10A | 16 | (A/BAG-IG2) Airbag | |
Fusible MINI 5A | 17 | (METER-IG2) Cuadro de instrumentos | |
Fusible MINI 5A | 18 | (ECU-IG2 NO.3) Unidad de control del motor | |
Fusible MINI 10A | 19 | (ECU-B NO.2) Unidad de control del motor | |
Fusible MINI 5A | 20 | (ECU-B NO.1) Unidad de control del motor | |
Fusible MINI 15A | 21 | (D/L) Sistema de cierre de puertas eléctrico | |
Fusible MINI 7.5A | 22 | (STOP) Luces de freno | |
Fusible MINI 7.5A | 23 | (AM2) Sistema de arranque | |
Fusible MINI 10A | 24 | (HAZ) Luz de emergencia o balizas | |
Fusible MINI 5A | 25 | (PANEL) Luces del panel de instrumentos | |
Fusible MINI 10A | 26 | (TAIL) Luces traseras | |
Fusible MINI 20A | 27 | (DOOR F/L) Cerradura de la puerta delantera izquierda | |
Fusible MINI 20A | 28 | (DOOR F/R) Puerta delantera derecha | |
Fusible MINI 15A | 29 | (P/OUTLET NO.1) Encendedor de cigarrillos / enchufes de corriente | |
Fusible MINI 5A | 30 | (SFT LOCK-ACC) ECU del sistema de bloqueo del cambio de caja automática | |
Fusible MINI 20A | 31 | (WASHER) Limpiaparabrisas | |
Fusible MINI 10A | 33 | (ECU-IG1 NO.4) Unidad de control del motor | |
Fusible MINI 5A | 34 | (BKUP LP) Luces de reversa | |
Fusible MINI 7.5A | 35 | (ECU-IG1 NO.2) Unidad de control del motor | |
Fusible MINI 5A | 36 | (ECU-IG1 NO.1) Unidad de control del motor |

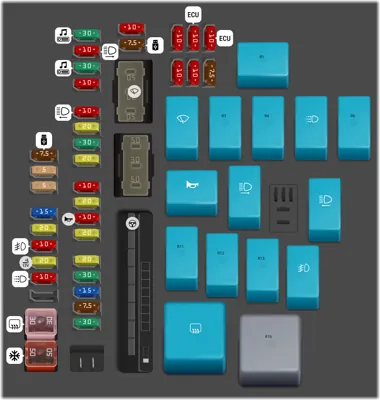

Panel de fusibles del compartimiento del motor Nro. 1 (motor A25A-FXS)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 7.5A | 1 | (USB-2) Cargador USB | |
Fusible MINI 5A | 2 | (H-LP HI LH) Faro izquierdo de luz alta | |
Fusible MINI 5A | 3 | (H-LP HI RH) Faro derecho de luz alta | |
Fusible MINI 15A | 4 | NOISE FILTER | |
Fusible MINI 20A | 5 | (D-DBL LCK) Bloqueo doble de puertas | |
Fusible MINI 10A | 6 | (FOG FR) Luces antiniebla delanteras | |
Fusible MINI 20A | 7 | (POWER OULET NO.2) Enchufes de corriente auxiliares | |
Fusible MINI 10A | 8 | (DRL) Luces de circulación diurna | |
Fusible FMX/JCase 30A | 10 | (DEF) Desempañador trasero | |
Fusible FMX/JCase 50A | 11 | (HTR) Sistema de aire acondicionado | |
Fusible MINI 30A | 12 | (AMP NO.2) Sistema de audio | |
Fusible MINI 10A | 13 | (H-LP RH) Faro derecho | |
Fusible MINI 30A | 14 | (AMP NO.1) Sistema de audio | |
Fusible MINI 10A | 15 | (EFI MAIN NO. 4) Sistema de inyección de combustible multipuerto | |
Fusible MINI 10A | 16 | (H-LP LH) Faro izquierdo | |
Fusible MINI 20A | 17 | VVT | |
Fusible MINI 30A | 18 | (ABS NO. 1) Sistema de frenos antibloqueo | |
Fusible MINI 20A | 19 | D INJ | |
Fusible MINI 10A | 20 | (FUEL OPN) Tapa de combustible | |
Fusible MINI 20A | 21 | (EFI-MAIN NO.2) Sistema de inyección de combustible multipuerto | |
Fusible MINI 10A | 22 | (HORN) Bocina | |
Fusible MINI 20A | 23 | (EFI-MAIN NO.1) Sistema de inyección de combustible multipuerto | |
Fusible MINI 20A | 24 | (IG2 MAIN) Protege varios circuitos | |
Fusible MINI 30A | 25 | DC CUT | |
Fusible MINI 15A | 26 | INV W/P NO.2 | |
Fusible MINI 7.5A | 27 | (ABS NO.3) Sistema de frenos antibloqueo | |
Fusible MINI 30A | 28 | (EFI-MAIN NO.3) Sistema de inyección de combustible multipuerto | |
Fusible MINI 10A | 30 | (MIR HTR) Calefactor de espejo | |
Fusible MINI 7.5A | 31 | (USB 1) Cargador USB | |
Fusible MPF2 | 32 | (ABS NO.1) Sistema de frenos antibloqueo | |
Fusible MPF2 | 33 | (WIPER) Limpiaparabrisas | |
Fusible MPF2 | 34 | (ABS NO.2) Sistema de frenos antibloqueo | |
Fusible MPF2 | 35 | (ABS-MTR NO.1) Sistema de frenos antibloqueo | |
Fusible MPF2 | 36 | (ABS-MAIN) Sistema de frenos antibloqueo | |
Fusible MPF2 | 37 | (J/B-B) Bus de caja de conexiones | |
Bloque de multifusible MUSB | 38 | (EPS) Dirección asistida eléctrica | |
Bloque de multifusible MUSB | 39 | R/B NO.1 | |
Bloque de multifusible MUSB | 40 | (DC/DC) Transformador de CC a CC 400 vatios | |
Bloque de multifusible MUSB | 41 | (FAN NO.1) Electroventilador de enfriamiento | |
Fusible MINI 10A | 44 | (INJ) Inyectores de combustible | |
Fusible MINI 10A | 45 | (ECU-IG2 NO.2) Unidad de control del motor | |
Fusible MINI 10A | 46 | (ECU-IG2 NO.1) Unidad de control del motor | |
Fusible MINI 10A | 47 | (EFI2 NO.2) Sistema de inyección de combustible multipuerto | |
Fusible MINI 10A | 48 | (EFI NO.1 ) Sistema de inyección de combustible multipuerto | |
Fusible MINI 7.5A | 49 | (EFI NO.2) Sistema de inyección de combustible multipuerto | |
Relé | R1 | (EFI-MAIN NO.2) Sistema de inyección de combustible multipuerto | |
Relé | R2 | (WIPER) Limpiaparabrisas | |
Relé | R3 | (DIM) Luces del panel de instrumentos | |
Relé | R4 | D INJ | |
Relé | R5 | (DRL) Luces de circulación diurna | |
Relé | R6 | (EFI-MAIN NO.1) Sistema de inyección de combustible multipuerto | |
Relé | R7 | (HORN) Bocina | |
Relé | R8 | (H-LP RH) Faro derecho | |
Relé | R10 | (H-LP LH) Faro izquierdo | |
Relé | R11 | VVT | |
Relé | R12 | (IG2 NO.1) Protege varios circuitos | |
Relé | R13 | INV W/P | |
Relé | R14 | (FOG FR) Luces antiniebla delanteras | |
Relé | R15 | (DEF) Desempañador trasero | |
Relé | R16 | (EFI-MAIN NO.3) Sistema de inyección de combustible multipuerto |

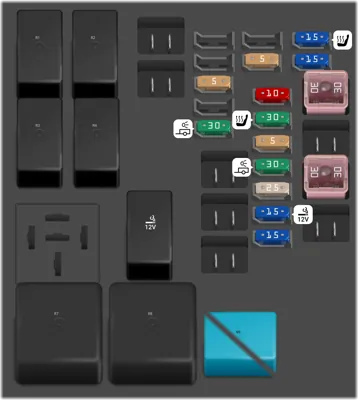

Panel de fusibles del compartimiento del motor Nro. 2 (motor A25A-FXS)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 5A | 5 | MIR MTR | |
Fusible MINI 30A | 7 | (TOWING-B) Luces del remolque | |
Fusible MINI 5A | 12 | GRILL SHUTTER | |
Fusible MINI 10A | 13 | (STRG HTR) Sistema de volante calefactado | |
Fusible MINI 30A | 14 | (S/HTR MAIN) Asientos calefaccionados | |
Fusible MINI 5A | 15 | WASH NZL HTR | |
Fusible MINI 30A | 16 | (TOWING) Luces del remolque | |
Fusible MINI 25A | 17 | S-HTR RR | |
Fusible MINI 15A | 18 | (INV) Toma de corriente (inversor DC/AC) | |
Fusible MINI 15A | 19 | (DEICER) Descongelador o desempañador | |
Fusible MINI 15A | 20 | (S/HTR F/R) Asientos calefaccionados | |
Fusible MINI 15A | 21 | (S/HTR F/L) Calefactor de asientos delanteros | |
Fusible FMX/JCase 30A | 22 | (H-LP CLN) Lavafaros | |
Fusible FMX/JCase 30A | 24 | ( PBD) Puerta trasera eléctrica | |
Relé | R1 | MIR MTR NO.1 | |
Relé | R2 | MIR MTR NO.2 | |
Relé | R3 | WASH NZL HTR | |
Relé | R4 | (H-LP CLN) Lavafaros | |
Relé | R6 | (INV) Toma de corriente (inversor DC/AC) | |
Relé | R7 | HWD NO.1 | |
Relé | R8 | HWD NO.2 | |
Relé | R9 | (DEICER) Descongelador o desempañador | |
Relé | R9 | HWD NO.3 |
Compartimento de Equipaje (motor A25A-FXS)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | 1 | BATT FAN | |
Fusible MINI 10A | 2 | PCU | |
Fusible MINI 10A | 3 | IGCT NO. 2 | |
Fusible MINI 7.5A | 4 | W/P NO.1 | |
Fusible FMX/JCase 40A | 5 | IGCT | |
Fusible MINI 15A | 6 | (D/L) Sistema de cierre de puertas eléctrico | |
Fusible MINI 7.5A | 7 | (ECU-B NO.3) Unidad de control del motor | |
Fusible MINI 7.5A | 8 | (BATT-S) Sistema de carga | |
Fusible MINI 7.5A | 9 | MG |
Los diagramas de fusibles del Toyota RAV4 cambian con los años, selecciona el año de tu vehículo:
¿No coincide con tu auto?Pedir diagrama
¿Encontraste un error? ¡Avísanos!
Artículos relacionados
¿Qué son los fusibles y qué tipos puedes encontrar en tu RAV4?
¿Te resultó útil?
¡GRACIAS!
