Diagrama de fusibles de Toyota RAV4 1998 Facelift
El RAV4 1998 1ra generación (conocida también como "XA10") tiene 5 cajas de fusibles distintas:
Diagrama de Tablero de instrumentos
Diagrama de Panel lateral del pasajero
Diagrama de Caja de fusibles en el compartimento del motor
Diagrama de Bloque de fusibles en el compartimento del motor
Diagrama de Caja de relés adicional en el compartimento del motor
Tablero de instrumentos
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 15A | 15 | (PWR OUTLET) Toma de corriente | |
Fusible MINI 15A | 16 | (CIG) Encendedor de cigarrillos, reloj, sistema de audio del coche, espejos retrovisores eléctricos, sistema de transmisión automática controlada electrónicamente | |
Fusible MINI 10A | 17 | (SRS-ACC) Sistema de airbag SRS, pretensores del cinturón de seguridad | |
Fusible MINI 20A | 18 | (WIPER) Limpiaparabrisas y lavaparabrisas, limpiaparabrisas y lavaparabrisas trasero | |
Fusible MINI 10A | 19 | (ECU-IG) Sistema de transmisión automática controlada electrónicamente, desempañador de la ventana trasera, sistema de bloqueo del diferencial central, techo solar eléctrico, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, ventilador de enfriamiento eléctrico, sistema de frenos antibloqueo, sistema de control de crucero | |
Fusible MINI 10A | 20 | (TURN & GAUGE) Luces de señal de giro, medidores e indicadores, luces de reversa, indicadores de recordatorio de servicio, sistema de aire acondicionado, sistema de luces diurnas | |
Fusible MINI 10A | 21 | (STOP) Luces de freno, luz de freno montada en alto, sistema de transmisión automática controlada electrónicamente, sistema de frenos antibloqueo | |
Fusible MINI 15A | 22 | (TAIL) Medidores e indicadores, luces de emergencia, encendedor de cigarrillos, sistema de bloqueo del diferencial central, reloj, desempañador de la ventana trasera, sistema de aire acondicionado, sistema de transmisión automática controlada electrónicamente, sistema de audio del coche, luces traseras, luces de matrícula, luces de estacionamiento, control de luces del tablero de instrumentos, luces de posición laterales | |
Fusible MINI 10A | 23 | (MIR-HTR) Espejos exteriores calefaccionados | |
Fusible MINI 10A | 24 | (SRS-B) Luz de advertencia SRS 2000 RAV4 [OM42479U] | |
Fusible FMX/JCase 30A | 32 | (PWR) Sistema de cierre centralizado, techo solar eléctrico, ventanas eléctricas | |
Fusible MINI 10A | 25 | (HORN) Bocina | |
Fusible MINI 20A | 26 | (DEFOG) Desempañador de la ventana trasera | |
Fusible MINI 10A | 27 | (AM1) Fusibles "CIG", "PWR OUTLET", "SRS-ACC", "WIPER", "ECU-IG" y "TURN & GAUGE" |
Panel lateral del pasajero
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | 28 | Sistema de aire acondicionado (A/C) | |
Relé | R1 | Relé del calefactor |
Caja de fusibles en el compartimento del motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | 1 | (HEAD LH-L) Faro izquierdo - luz baja | |
Fusible MINI 10A | 2 | (HEAD RH-L) Faro derecho - luz baja | |
Fusible MINI 15A | 3 | (HEAD LH) Faro izquierdo | |
Fusible MINI 15A | 4 | (HEAD RH) Faro derecho | |
Fusible MINI 5A | 5 | (ALT-S) Generador | |
Fusible MINI 10A | 6 | (DOME) Salón | |
Fusible MINI 15A | 6 | (RAD) Radio | |
Fusible MINI 10A | 7 | (HAZ) Intermitente de emergencia | |
Fusible MINI 15A | 7 | (HAZ-HORN) Alarma | |
Fusible MINI 15A | 8 | (EFI) Sistema de inyección | |
Fusible MINI 10A | 9 | (DOME) Salón | |
Fusible MINI 15A | 9 | (RAD) Radio / (DOME) Salón | |
Fusible MINI 20A | 10 | (AM2) Sistema de carga / (IGN) Encendido | |
Fusible FMX/JCase 30A | 11 | (CDS FAN) Ventilador eléctrico de enfriamiento | |
Fusible FMX/JCase 30A | 12 | (RDI FAN) Ventilador eléctrico de enfriamiento | |
Fusible FMX/JCase 40A | 13 | (HTR) Ventilador de calefacción (conducción a la derecha) | |
Fusible FMX/JCase 50A | 13 | (HTR) Ventilador de calefacción (conducción a la derecha) | |
Fusible FMX/JCase 30A | 14 | (MAIN No. 1) Sistema de arranque, fusibles de faros | |
Fusible FLF/PAL 293 50A | 15 | (ABS) ABS | |
Fusible FLF/PAL 293 60A | 15 | (ABS) ABS | |
Fusible FLF/PAL 293 100A | 16 | (ALT) Alternador (RHD) | |
Fusible MINI 5A | 17 | (AM2) Sistema de carga | |
Fusible MINI 15A | 19 | Repuesto | |
Fusible MINI 10A | 20 | Repuesto | |
Relé | R1 | (E/G MAIN) Relé principal del motor | |
Relé | R2 | (H-LP) Relé de control de faros | |
Relé | R3 | (ST) Relé de arranque |

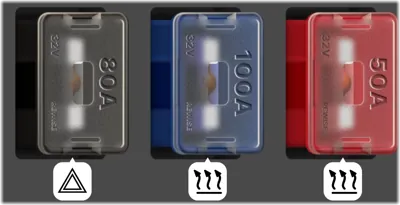

Bloque de fusibles en el compartimento del motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible FLF/PAL 293 80A | 34 | (PRINCIPAL) Fusibles "IGN", "HAZ", "DOME", "ALT-S", "PRINCIPAL No.1", "AM2" y "EFI" | |
Fusible FLF/PAL 293 100A | 35 | (ALT) Fusibles "HTR", "ABS", "RDI FAN", "CDS FAN", "CIG", "SRS-ACC", "WIPER", "ECU-IG", "TURN & GAUGE", "DEFOG", "TAIL", "STOP", "HORN", "OBD", "SRS-B", "TOMA DE CORRIENTE", "PWR" y "AM1" | |
Fusible FLF/PAL 293 50A | 36 | (HTR) Sistema de aire acondicionado, "fusible de aire acondicionado" |

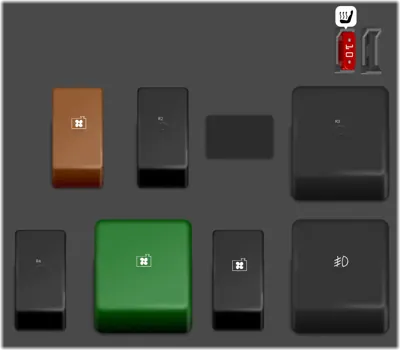

Caja de relés adicional en el compartimento del motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | 1 | (SEAT HTR) Asientos calefaccionados | |
Relé | R1 | (FAN NO. 2) Electroventilador de enfriamiento | |
Relé | R2 | (IG2) Protege varios circuitos | |
Relé | R3 | (DIM) Luces del panel de instrumentos | |
Relé | R4 | MG/C | |
Relé | R5 | (FAN NO. 1) Electroventilador de enfriamiento | |
Relé | R6 | (FAN NO. 3) Electroventilador de enfriamiento | |
Relé | R7 | (FOG) Luces antiniebla |
