Diagrama de fusibles de Volvo S80 2009

El S80 2009 generación G2 (conocida también como "Y20", "P3") tiene 6 cajas de fusibles distintas:

Diagrama de Debajo de la guantera

Diagrama de En la consola central - Executive*

Diagrama de Compartimento del motor, parte superior

Diagrama de Compartimento del motor, parte delantera

Diagrama de Compartimento del motor, parte inferior

Diagrama de Módulo de fusibles del maletero

Debajo de la guantera

Tipo	Nro		Descripción
Fusible MINI 5A	1		Sensor de lluvia*
Fusible MINI 10A	2		Sistema SRS
Fusible MINI 5A	3		Frenos ABS, freno de estacionamiento eléctrico
Fusible MINI 7.5A	4		Pedal de acelerador*, calefactor de aire (PTC) asientos con calefacción*
Fusible MINI	5		Posición de recambio
Fusible MINI 15A	6		Pantalla ICM, CD y Radio A, Sistema RSE*
Fusible MINI 7.5A	7		Módulo del volante
Fusible MINI	8		Posición de recambio
Fusible MINI 15A	9		Luz larga Ver problemas con el fusible de las luces delanteras...
Fusible MINI 20A	10		Techo solar* Ver problemas con el fusible del techo solar...
Fusible MINI 7.5A	11		Luces de marcha atrás
Fusible MINI	12		Posición de recambio
Fusible MINI 15A	13		Luces antiniebla delanteras* Ver problemas con el fusible de las luces antiniebla...
Fusible MINI 15A	14		Lavaparabrisas
Fusible MINI 10A	15		Control de velocidad constante adaptativo, ACC*
Fusible MINI	16		Posición de recambio
Fusible MINI 7.5A	17		Iluminación del techo, panel de control puerta del conductor/Asiento de acompañante accionado eléctricamente*
Fusible MINI 5A	18		Pantalla de información
Fusible MINI 5A	19		Asiento del conductor accionado eléctricamente*
Fusible MINI	20		Posición de recambio
Fusible MINI 5A	21		Receptor de control remoto de la llave, sensores de alarma
Fusible MINI 20A	22		Bomba de combustible Ver problemas con el fusible de la bomba de combustible...
Fusible MINI 20A	23		Bloqueo de volante eléctrico
Fusible MINI	24		Posición de recambio
Fusible MINI 10A	25		Cerradura depósito/maletero
Fusible MINI 5A	26		Sirena de alarma, ECC
Fusible MINI 5A	27		Interruptor de arranque/ parada
Fusible MINI 5A	28		Luces de freno conmutador

En la consola central - Executive*

Tipo	Nro		Descripción
Fusible MINI 5A	1		Reloj analógico

Compartimento del motor, parte superior

Tipo	Nro		Descripción
Fusible MIDI 50A	1		Fusible principal CEM KL30A
Fusible MIDI 50A	2		Fusible principal CEM KL30B
Fusible MIDI 60A	3		Fusible principal RJBA KL30
Fusible MIDI 60A	4		Fusible principal RJBB KL30
Fusible MIDI 50A	5		Fusible principal RJBD KL30
Fusible MIDI	6		Posición de recambio
Fusible MIDI 100A	7		PTC calefactor de aire*
Fusible MINI 10A	30		Unidad de mando del motor
Fusible MINI 15A	31		Unidad de mando caja de cambios automática [Opcional]
Fusible MINI 15A	32		Compresor A/C
Fusible MINI 5A	33		Relé bobinas
Fusible MINI 20A	35		Bobinas de encendido
Fusible MINI 10A	35		Sistema de incandescencia [5 cil. diésel]
Fusible MINI 10A	35		EGR, VTC, Derivación sistema de refrigeración del motor [4 cil. diésel]
Fusible MINI 10A	36		Unidad de mando del motor, Mariposa gasolina
Fusible MINI 15A	36		Unidad de mando del motor, Mariposa diésel
Fusible MINI 15A	37		Sistema de inyección, Sonda de masa de aire
Fusible MINI 10A	37		Sonda de masa de aire [4 cil. diésel]
Fusible MINI 10A	38		Válvulas del motor
Fusible MINI 15A	39		EVAP, Sonda lambda, Inyección [gasolina]
Fusible MINI 10A	39		Sonda Lambda [4 cil. gasolina, 5 cil. diésel]
Fusible MINI 10A	40		Bomba de agua [V8] / Calefactor de ventilación del cárter [5 cil. gasolina]
Fusible MINI 15A	40		Calefactor del filtro diésel, calefactor de la ventilación del cárter [4 cil. diésel]
Fusible MINI 20A	40		Calefactor del filtro diésel, calefactor de la ventilación del cárter [5 cil. diésel]
Fusible MINI 5A	41		No se utiliza
Fusible MIDI 60A	42		Bujía [4 cil. diésel]
Fusible MIDI 70A	42		Bujía [5 cil. diésel]
Fusible MIDI	43		Posición de recambio
Fusible MIDI 60A	44		Ventilador de refrigeración [4 - 5 cil. gasolina, 4 cil. diésel]
Fusible MIDI 80A	44		Ventilador de refrigeración [V8, 6 cil. gasolina, 5 cil. diésel]
Fusible FMX/JCase 30A	R5		Relé del motor de arranque Ver problemas con el fusible de arranque...

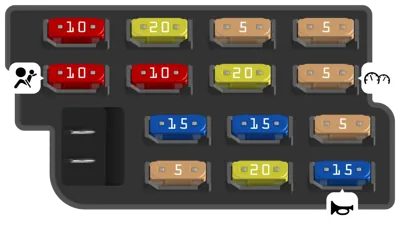

Compartimento del motor, parte delantera

Tipo	Nro		Descripción
Fusible FMX/JCase	15		Posición de recambio
Fusible MINI 10A	16		Ajuste de la altura de las luces* (Active Bi-Xenon® , Bi-Xenon)
Fusible MINI 20A	17		Fusible principal CEM
Fusible MINI 5A	18		Radar. Unidad de mando ACC*
Fusible MINI 5A	19		Dirección asistida dependiente de la velocidad
Fusible MINI 10A	20		Unidad de mando motor, transm. SRS
Fusible MINI 10A	21		Boquillas de lavado con calefacción
Fusible MINI 20A	22		Bomba de vacío I5T
Fusible MINI 5A	23		Panel de las luces
Fusible MINI 15A	24		Lavafaros
Fusible MINI 15A	25		Toma de 12V asiento delantero y trasero Ver problemas con el fusible del encendedor...
Fusible MINI 5A	26		Techo solar*, Consola techo/ECC* Ver problemas con el fusible del techo solar...
Fusible MINI 5A	27		Relé caja del compartimento del motor
Fusible MINI 20A	28		Luces complementarias*
Fusible MINI 15A	29		Bocina Ver problemas con el fusible de la bocina...

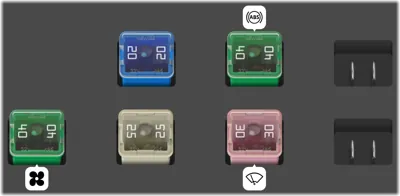

Compartimento del motor, parte inferior

Tipo	Nro		Descripción
Fusible FMX/JCase	8		Posición de recambio
Fusible FMX/JCase 30A	9		Limpiaparabrisas
Fusible FMX/JCase 25A	10		Calefactor de estacionamiento*
Fusible FMX/JCase 40A	11		Ventilador del habitáculo
Fusible FMX/JCase	12		Posición de recambio
Fusible FMX/JCase 40A	13		Bomba ABS
Fusible FMX/JCase 20A	14		Válvulas de ABS

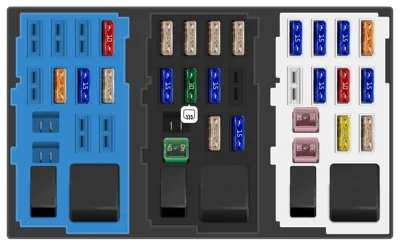

Módulo de fusibles del maletero

Tipo	Nro		Descripción
Fusible ATO 25A	A1		Panel de control puerta del conductor
Fusible ATO 25A	A2		Panel de control puerta del acompañante
Fusible ATO 25A	A3		Panel de control puerta trasera izquierda
Fusible ATO 25A	A4		Panel de control puerta trasera derecha
Fusible ATO	A5		Posición de recambio
Fusible ATO 15A	A6		Toma de 12 V maletero, nevera [Opcional]
Fusible ATO 30A	A7		Luneta trasera térmica
Fusible ATO 15A	A8		Reposacabezas abatibles [Opcional]
Fusible ATO 15A	A9		Remolque toma 2 [Opcional]
Fusible ATO 25A	A10		Asiento accionado eléctricamente lado de conductor
Fusible FMX/JCase 40A	A11		Remolque toma 1 [Opcional]
Fusible FMX/JCase	A12		Posición de recambio
Fusible ATO 5A	B1		Asiento delantero con masaje, iluminación del apoyabrazos, nevera [Opcional]
Fusible ATO 15A	B2		Unidad de mando Four-C [Opcional]
Fusible ATO 15A	B3		Calefacción de asiento delantero lado de conductor [Opcional]
Fusible ATO 15A	B4		Calefacción de asiento delantero lado de acompañante [Opcional]
Fusible ATO 15A	B5		Calefacción del asiento derecho trasero [Opcional]
Fusible ATO 10A	B6		Unidad de mando AWD
Fusible ATO 15A	B7		Calefacción del asiento izquierdo trasero [Opcional]
Fusible ATO	B8		Posición de recambio
Fusible ATO 25A	B9		Asiento accionado eléctricamente lado de acompañante [Opcional]
Fusible ATO 20A	B10		Keyless drive [Opcional]
Fusible FMX/JCase 30A	B11		Freno de estacionamiento eléctrico izquierdo [Opcional]
Fusible FMX/JCase 30A	B12		Freno de estacionamiento eléctrico derecho [Opcional]
Fusible ATO 10A	D1		Pantalla RTI [Opcional], cámara de estacionamiento [Opcional]
Fusible ATO	D2		Posición de recambio
Fusible ATO	D3		Posición de recambio
Fusible ATO	D4		Posición de recambio
Fusible ATO 25A	D5		Amplificador audio [Opcional]
Fusible ATO 15A	D6		Sistema audio [High Performance y Premium]
Fusible ATO 5A	D7		Teléfono, Bluetooth [Opcional]
Fusible ATO	D8		Posición de recambio
Fusible ATO	D9		Posición de recambio
Fusible ATO	D10		Posición de recambio
Fusible FMX/JCase	D11		Posición de recambio
Fusible FMX/JCase	D12		Posición de recambio

Los diagramas de fusibles del Volvo S80 cambian con los años, selecciona el año de tu vehículo: 20162015201420132012201120102009200820072006200520042000
