Diagrama de fusibles de Toyota Celica 1988

El Celica 1988 4ta generación (conocida también como "T160") tiene 4 cajas de fusibles distintas:

Diagrama de Panel de fusibles interior

Diagrama de Caja de fusibles del compartimento del motor [3S-GE]

Diagrama de Caja de fusibles del compartimento del motor [3S-FE, 3S-GTE]

Diagrama de Panel de fusibles adicional del compartimento del motor

Panel de fusibles interior

Tipo		Descripción
Fusible ATO 15 A		1 LIMPIAPARABRISAS
Fusible ATO 15A		3 FRENOS Ver problemas con el fusible de las luces de stop...
Fusible ATO 15A		4 COLA
Fusible ATO 15A		5 ENCENDEDOR Ver problemas con el fusible del encendedor...
Fusible ATO 7.5A		6 RADIO No. 2 Ver problemas con el fusible de la radio...
Fusible ATO 7.5A		7 GIRO
Fusible ATO 10A		8 CALEFACTOR DE ESPEJO
Fusible ATO 10A		10 MOTOR
Fusible ATO 20A		11 INDICADORES
Fusible ATO 15A		12 ECU IG
Fusible ATO 15A		14 ENCENDIDO Ver problemas con el fusible de arranque...
Circuit breaker		FLASHER1 DESEMPAÑADOR
Destellador		FLASHER2 RELÉ DEL DESEMPAÑADOR
Destellador		FLASHER3 LUCES TRASERAS

Caja de fusibles del compartimento del motor [3S-GE]

Tipo		Descripción
Fusible ATO 15A		1 HEAD (LH)
Fusible ATO 15A		2 HAZ - HORN Ver problemas con el fusible de la bocina...
Fusible ATO 15A		3 EFI
Fusible ATO 7.5A		4 CHARGE
Fusible ATO 15A		5 HEAD (RH)
Fusible ATO 30A		6 RTR
Fusible ATO 15A		7 DOME
Fusible FLF/PAL 293 30A		9 FAN Ver problemas con el fusible del electroventilador...
Destellador		Flasher1 RELEVADOR PRINCIPAL EFI
Destellador		Flasher2 RELEVADOR VENTILADOR No. 1
Relé		R1 RELEVADOR PRINCIPAL DEL MOTOR
Relé		R2 RELEVADOR DE CONTROL DE FAROS

Caja de fusibles del compartimento del motor [3S-FE, 3S-GTE]

Tipo	Nro		Descripción
Fusible ATO 15A	1		HEAD (LH)
Fusible ATO 15A	2		HAZ - HORN Ver problemas con el fusible de la bocina...
Fusible ATO 15A	3		EFI
Fusible ATO 7.5A	4		CHARGE
Fusible ATO 15A	5		HEAD (RH)
Fusible ATO 30A	6		RTR
Fusible ATO 20A	7		DOME
Fusible FMX/JCase 30A	8		FAN Ver problemas con el fusible del electroventilador...
Fusible FLF/PAL 293 100A	9		ALT Ver problemas con el fusible del alternador...
Fusible FLF/PAL 293 40A	11		AM1
Fusible FLF/PAL 293 30A	12		AM2
Fusible FLF/PAL 293 60A	13		ABS
Relé	A		ENGINE MAIN RELAY
Destellador	B		EFI MAIN RELAY
Relé	C		HEADLIGHT RELAY
Destellador	D		RADIATOR FAN RELAY

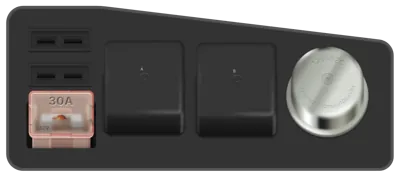

Panel de fusibles adicional del compartimento del motor

Tipo	Nro		Descripción
Fusible FLM 30A	3		CDS
Relé	A		RELÉ N.º 2 DEL VENTILADOR DE aire acondicionado
Relé	B		RELÉ DEL EMBRAGUE MAGNÉTICO DE aire acondicionado
Destellador	C		RELÉ N.º 3 DEL VENTILADOR DE aire acondicionado
