Diagrama de fusibles de Subaru Legacy 2012
El Legacy 2012 5ta generación (conocida también como "BM", "BR") tiene 2 cajas de fusibles distintas:

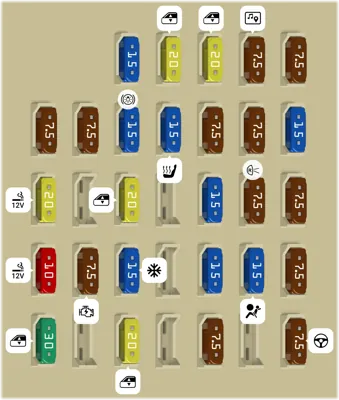

Diagrama de Compartimento de pasajeros
Diagrama de Compartimento del motor
Compartimento de pasajeros
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 15A | 1 | Conector del enganche de remolque | |
Fusible MINI 20A | 2 | Elevalunas eléctrico trasero [lado izquierdo] | |
Fusible MINI 20A | 3 | Elevalunas eléctrico [lado del conductor] | |
Fusible MINI 7.5A | 4 | Sistema de navegación, Descongelador de limpiaparabrisas delantero, Techo solar | |
Fusible MINI 7.5A | 5 | Medidor de combinación | |
Fusible MINI 7.5A | 6 | Espejos retrovisores con control remoto | |
Fusible MINI 7.5A | 7 | Unidad integrada | |
Fusible MINI 15A | 8 | Luz de freno | |
Fusible MINI 15A | 9 | Relé del calefactor de asientos | |
Fusible MINI 7.5A | 10 | Suministro de energía [batería] | |
Fusible MINI 7.5A | 11 | Unidad de luces direccionales | |
Fusible MINI 15A | 12 | Unidad integrada, Unidad de transmisión automática | |
Fusible MINI 20A | 13 | Toma de corriente | |
Fusible MINI 20A | 15 | Elevalunas eléctrico trasero [lado derecho] | |
Fusible MINI 15A | 17 | Descongelador de limpiaparabrisas delantero | |
Fusible MINI 7.5A | 18 | Luces de reversa | |
Fusible MINI 7.5A | 19 | Unidad de freno de estacionamiento electrónico, Unidad del sistema Hill Holder | |
Fusible MINI 10A | 20 | Toma de corriente para accesorios | |
Fusible MINI 7.5A | 21 | Relé del motor de arranque | |
Fusible MINI 15A | 22 | Aire acondicionado | |
Fusible MINI 15A | 24 | Sistema de navegación de audio | |
Fusible MINI 15A | 25 | Sistema de airbag SRS | |
Fusible MINI 7.5A | 26 | Ventilador principal | |
Fusible MINI 30A | 27 | Relé de elevalunas eléctrico | |
Fusible MINI 20A | 29 | Elevalunas eléctrico [lado del acompañante] | |
Fusible MINI 7.5A | 31 | Unidad de aire acondicionado automático | |
Fusible MINI 7.5A | 33 | Unidad de control de ABS/Dinámica del vehículo, Dirección asistida |
Compartimento del motor
| Tipo | Descripción | |
|---|---|---|
Fusible MINI 7.5A | 11 Unidad de control de la transmisión variable continua (CVT) | |
Fusible MINI 7.5A | 12 Bocina de tono bajo | |
Fusible MINI 7.5A | 13 Bocina de tono alto | |
Fusible MINI 15A | 14 Faro de luz de cruce (lado derecho) | |
Fusible MINI 15A | 15 Faro de luz de cruce (lado izquierdo) | |
Fusible MINI 20A | 16 Bomba de combustible | |
Fusible MINI 10A | 17 Faro de luz de carretera (lado izquierdo) | |
Fusible MINI 10A | 18 Faro de luz de carretera (lado derecho) | |
Fusible MINI 20A | 19 Unidad de control de la transmisión variable continua | |
Fusible MINI 7.5A | 20 Alternador | |
Fusible MINI 20A | 21 Techo solar | |
Fusible MINI 7.5A | 22 Unidad de control del motor | |
Fusible MINI 15A | 23 Unidad de control del motor | |
Fusible MINI 15A | 24 Bobina de encendido | |
Fusible MINI 15A | 25 Unidad de control del motor | |
Fusible MINI 15A | 26 Unidad de control del motor | |
Fusible MINI 15A | 27 Unidad de control de la transmisión automática | |
Fusible MINI 15A | 28 Destellador de advertencia de giro y emergencia (unidad de control de la carrocería) | |
Fusible MINI 20A | 29 Cierre de puertas (unidad de control de la carrocería) | |
Fusible MINI 10A | 30 Iluminación | |
Fusible MINI 10A | 31 Luz combinada trasera | |
Fusible MINI 15A | 33 Limpiaparabrisas trasero y lavaparabrisas trasero | |
Fusible MINI 10A | 34 Lavaparabrisas delantero | |
Fusible MINI 30A | 35 Limpiaparabrisas delantero | |
Fusible MINI 15A | 37 Ventilador soplador | |
Fusible MINI 15A | 38 Ventilador soplador | |
Fusible MINI 25A | 39 Unidad de audio | |
Fusible MINI 25A | 40 Ventilador secundario | |
Fusible MINI 25A | 41 Ventilador principal | |
Fusible MINI 30A | 42 Unidad de control de ABS/Control de dinámica del vehículo | |
Fusible MINI 10A | 43 Luz antiniebla (lado izquierdo) | |
Fusible MINI 10A | 44 Luz antiniebla (lado derecho) | |
Fusible MINI 10A | 45 Respaldo (unidad de control de la carrocería) | |
Fusible MINI 25A | 48 Desempañador de la luneta trasera, calefactor de espejos, descongelador del limpiaparabrisas delantero | |
Extractor de fusible | Fuse Puller Herramienta para la extracción de los fusibles. |
