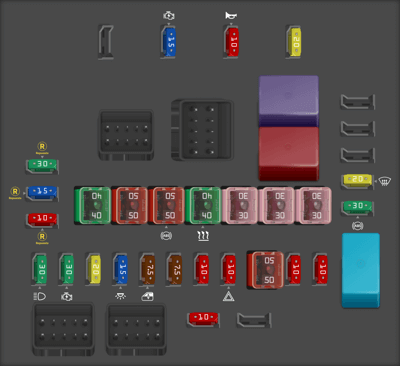

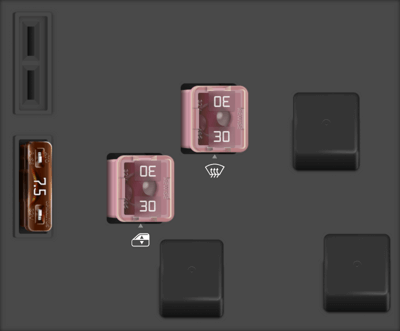

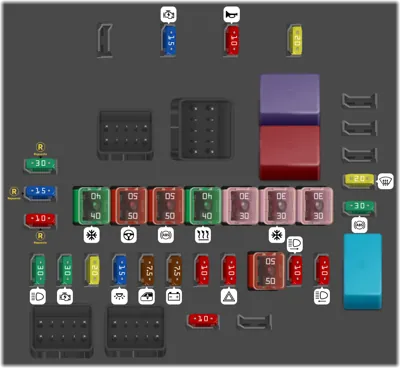

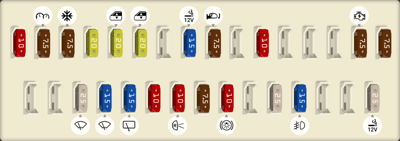

Diagrama de fusibles de Scion xD 2008

(AM 2) Sistema de arranque, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial

(HORN) Bocina

(EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial

(SPARE) Repuesto

(SPARE) Repuesto

(SPARE) Repuesto

(FR DEF) Sin circuito

(ABS 2/VSC 2) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo

(H-LP MAIN) Sin circuito

(ST) Sistema de arranque

(S-LOCK) Sin circuito

(DOME) Luces interiores, luces personales, luz del compartimento de equipaje

(ECU-B) Sistema de bolsas de aire SRS, ventana eléctrica, indicadores y medidores, sistema de aire acondicionado

(ALT-S) Sistema de carga

(ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial

(HAZ) Luces de señal de giro, luces de emergencia

(H-LP RH / H-LP LO RH) Faro derecho

(H-LP LH / H-LP LO LH) Faro izquierdo

(EFI 2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial

(HTR SUB 2) Sistema de aire acondicionado

(EPS) Sistema de dirección asistida eléctrica

(ABS 1/VSC 1) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo

(HTR) Sistema de aire acondicionado

(RDI) Ventilador de enfriamiento eléctrico

(HTR SUB 1) Sistema de aire acondicionado

(H-LP CLN / PWR HTR) Sin circuito

(AMT) Sin circuito

(TAIL) Luces traseras, Luces de estacionamiento, Luces de matrícula

(PANEL 1) Iluminación, Indicadores y medidores

(A/C) Sistema de aire acondicionado, Desempañador de la luneta trasera

(D DOOR) Ventanillas eléctricas

(RL DOOR) Ventanillas eléctricas

(RR DOOR) Ventanillas eléctricas

(CIG) Toma de corriente

(ACC) Espejos retrovisores exteriores, Reloj

(ID/UP/MIR HTR) Sin circuito

(IGN) Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial

(MET) Indicadores y medidores

(WIP) Limpiaparabrisas y lavaparabrisas

(RR WIP) Limpiaparabrisas y lavaparabrisas trasero

(WSH) Limpiaparabrisas, Limpiaparabrisas y lavaparabrisas trasero

(ECU-IG) Sistema de frenos antibloqueo, Ventilador de enfriamiento eléctrico, Sistema de dirección asistida eléctrica

(GAUGE) Luces de reversa, Sistema de carga, Sistema de aire acondicionado, Indicadores de medidores

(OBD) Sistema de diagnóstico a bordo

(STOP) Luces de freno, Luz de freno de montaje alto, Sistema de frenos antibloqueo, Sistema de bloqueo de cambios, Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial, VSC

(D/L) Sistema de cierre centralizado eléctrico

(FR FOG) Sin circuito

(AM1) Fusibles "ACC" y "CIG"

(PWR) Ventanillas eléctricas

(DEF) Desempañador de la luneta trasera

(ACC 2) Sin circuito
