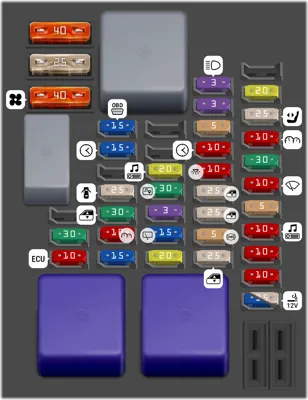

Diagrama de fusibles de Renault Fluence 2017

Encendedor de cigarrillos

Encendedor de cigarrillos

Toma trasera

Toma en el maletero

Sistema de audio

Retrovisores exteriores calefactables eléctricamente

Lavaparabrisas, indicador de puerta abierta

Freno de estacionamiento automático

Cuadro de instrumentos

Asiento eléctrico, interruptores de la columna de dirección

Asiento pasajero calefactable eléctricamente

Elevalunas eléctrico para la puerta del acompañante

Interruptor de luz de freno, sensor de posición del pedal de freno, unidad de control ABS / ESP

Elevalunas eléctrico de la puerta trasera derecha

Elevalunas eléctrico de la puerta trasera izquierda

Lámpara de guantera, lámpara de maletero izquierdo, luces de puertas, luces de espejo de parasol, sensor de lluvia

Reloj, indicador de temperatura exterior, indicador de advertencia de cinturón de seguridad, conector del sistema de audio

Unidad de control de aire acondicionado

Lámparas de espejos en parasoles

Pantallas interiores, sensor de lluvia y luz

Conector de remolque

Limpiaparabrisas trasero

Retrovisor interior

Sistema de navegación, cambiador de CD, sistema de audio

Sistema de audio, unidad de control del freno de estacionamiento

Indicadores de dirección

Cuadro de instrumentos

Elevalunas eléctrico puerta conductor

Cierre centralizado

Reloj, indicador de temperatura exterior, pantalla del teléfono

Toma de diagnóstico, relé de bocina, unidad de control de alarma, sirena

Señales de freno, ECU

Freno de estacionamiento automático

Ventilador de aire acondicionado

Techo solar eléctrico

Calefacción luneta trasera

Luz de posición

Luz de posición

Bomba lavafaros

Faros antiniebla

Luz de carretera

Luz de carretera

Toma de diagnóstico, relé de calefacción de luneta trasera, selector de modo de transmisión automática, corrector de luces eléctrico, unidad de control de luces de descarga de gas, unidad de control de calefacción adicional, limitador de velocidad, freno de estacionamiento automático, unidad de control de estacionamiento automático, espejo regulable en el habitáculo

ABS, unidad de control ESP

Limpiaparabrisas delantero

Unidad de control de airbag

No utilizado

Unidad de control de caja de cambios automática

Sistema de gestión del motor

Sensores de concentración de oxígeno - calefacción

Unidad de control de caja de cambios automática

Señales de frenado, unidad de control eléctrico, dirección asistida eléctrica

Sensor modos de funcionamiento caja automática, electrocorrector de faros, relé de luz de marcha atrás

Unidad de control de equipos eléctricos

Arranque

Módulo de combustible, bobinas de encendido

Embrague electromagnético del compresor del aire acondicionado

Sistema de inyección ECU

Luz de cruce

Luz de cruce

Unidad de interfaz del calentador [ 1550]

Precalentamiento del bloque [257]

ECU de la transmisión [119]

Unidad de interfaz del calentador [1550]

Ventilador eléctrico [188] mediante relé de alta velocidad del electroventilador

Calentador de combustible [449]

Mando relé ventilador eléctrico [234]

No utilizado

Relé del calentador de combustible [450]

Relé de luz de marcha atrás [602]

No utilizado

Fusible de alimentación

Relé del elevalunas eléctrico

Relé del sistema de sujeción para niños del elevalunas eléctrico trasero

2O relés "+" con el motor en marcha

Calefacción adicional del habitáculo

Caja de fusibles y relés en el habitáculo

Caja de fusibles y relés en el habitáculo

Caja de fusibles y relés (unidad de control y conmutación) en el compartimento del motor 1, caja de relés de fusibles en el habitáculo

Calefactor adicional

ECU del ABS con ESP
