Diagrama de fusibles de RAM 3500 2023

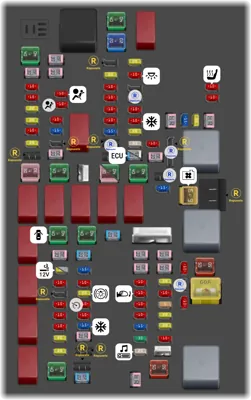

Caja de fusibles en el compartimento del motor

Tipo		Descripción
Fusible FLM -		F01 Repuesto
Fusible FLM 60A		F02 Bomba ABS Mtr
Fusible FMX/JCase 60A		F03 Ventilador del radiador HI / Lo .
Fusible FMX/JCase 50A		F04 Inversor de 400W
Fusible FMX/JCase 50A		F05 Compresor de suspensión de aire
Fusible FMX/JCase 40A		F06 STOM
Fusible FMX/JCase 40A		F07 Solenoide de arranque
Fusible FMX/JCase 20A		F08 Sensor NOX (Si está equipado)
Fusible FMX/JCase 30A		F09 [Gasolina] Bomba de vacío de freno .
Fusible FMX/JCase 40A		F09 [Diésel] Calentador de combustible (Si está equipado)
Fusible FMX/JCase 40A		F10 CBC #2/Luces exteriores
Fusible FMX/JCase 40A		F11 ECU del sistema de frenos y válvulas
Fusible FMX/JCase 40A		F12 CBC #3 / Cerraduras eléctricas
Fusible FMX/JCase 40A		F13 Motor del ventilador de HVAC
Fusible FMX/JCase 40A		F14 CBC #4 / Luz exterior
Fusible FMX/JCase 30A		F15 Escalón lateral eléctrico (Si está equipado)
Fusible FMM/MCase 30A		F16 Módulo Smart-Bar (Si está equipado)
Fusible FMM/MCase 30A		F17 Winche (Si está equipado)
Fusible FMM/MCase		F18 Repuesto
Fusible FMM/MCase 30A		F19 [Diésel] Alimentación SCR .
Fusible FMM/MCase 30A		F20 Módulo de puerta del pasajero
Fusible FMM/MCase 30A		F21 DTCM
Fusible FMM/MCase 20A		F22 [Gasolina] ECM .
Fusible FMM/MCase 25A		F22 [Diésel] PCM .
Fusible FMM/MCase 30A		F23 CBC #1/Luz interior
Fusible FMM/MCase 30A		F24 Módulo de puerta del conductor
Fusible FMM/MCase 30A		F25 Limpiaparabrisas delantero
Fusible FMM/MCase -		F26 Repuesto
Fusible FMM/MCase -		F27 Repuesto
Fusible FMM/MCase 20A		F28 Remolque de reversa
Fusible FMM/MCase 20A		F29 Remolque de estacionamiento
Fusible FMM/MCase 30A		F30 Remolque
Fusible FMM/MCase -		F31 Repuesto
Fusible FMM/MCase -		F32 Repuesto
Fusible FMM/MCase 20A		F33 Módulo de control de transmisión .
Fusible FMM/MCase 30A		F34 VSIM #2
Fusible FMM/MCase 30A		F35 Techo solar (Si está equipado) Ver problemas con el fusible del techo solar...
Fusible FMM/MCase 30A		F36 Desempañador trasero (EBL) .
Fusible FMM/MCase 30A		F37 Chasis diésel / Calentador de combustible .
Fusible FMM/MCase 30A		F38 ITBM (Si está equipado)
Fusible FMM/MCase -		F39 Repuesto
Fusible MICRO2 10A		F40 Asientos ventilados (Si está equipado)
Fusible MICRO2 10A		F41 Persiana de parrilla activa / Amortiguador (Si está equipado)
Fusible MICRO2 20A		F42 Hom
Fusible MICRO2 15A		F43 Volante calefaccionado (Si está equipado)
Fusible MICRO2 10A		F44 Puerto de diagnóstico
Fusible MICRO2 -		F45 Repuesto
Fusible MICRO2 10A		F46 Bobinas de relé de accesorios (Si está equipado)
Fusible MICRO2 -		F47 Repuesto
Fusible MICRO2 -		F48 Repuesto
Fusible MICRO2 15A		F49 Tablero de instrumentos / CSG
Fusible MICRO2 20A		F50 Módulo de suspensión de aire (Si está equipado)
Fusible MICRO2 10A		F51 Módulo de encendido/KINMod/RFHub
Fusible MICRO2 5A		F52 Sensor de batería
Fusible MICRO2 20A		F53 Remolque - Giro izquierdo/Parada
Fusible MICRO2 20A		F54 Pedales ajustables sin memoria .
Fusible MICRO2 10A		F55 Luces utilitarias delanteras
Fusible MICRO2 10A		F56 VBV
Fusible MICRO2 20A		F57 TCM/PCM/Interruptor de presión de transmisión
Fusible MICRO2 10A		F58 Iluminación de la cama
Fusible MICRO2 -		F59 Repuesto
Fusible MICRO2 -		F60 Repuesto
Fusible MICRO2 10A		F61 Sensor NH3 / Sensor PM .
Fusible MICRO2 10A		F62 Embrague de aire acondicionado Ver problemas con el fusible del aire acondicionado...
Fusible MICRO2 20A		F63 Bobinas de encendido / CAPS
Fusible MICRO2 25A		F64 Inyectores de combustible / PCM (Si está equipado)
Fusible MICRO2 10A		F65 RVDMP/MOD BLE (Si está equipado)
Fusible MICRO2 10A		F66 Techo solar/USB trasero / Espejo trasero/ Interruptor de ventana del pasajero
Fusible MICRO2 10A		F67 Cámara 360 del remolque / Tacómetro (Si está equipado)
Fusible MICRO2 10A		F68 AEB RACAM HTR (Si está equipado)
Fusible MICRO2 15A		F69 Módulo SCR 12 Voltios (Si está equipado)
Fusible MICRO2 30A		F70 Motor de bomba de combustible/Relé de calentador de combustible
Fusible MICRO2 25A		F71 Amplificador / Cancelación de ruido activa
Fusible MICRO2 -		F72 Repuesto
Fusible MICRO2 20A		F73 Bomba de transferencia de combustible (Si está equipado)
Fusible MICRO2 10A		F74 Alarma de reversa
Fusible MICRO2 10A		F75 Relé SCR / ATMM (Si está equipado)
Fusible MICRO2 10A		F76 Control de estabilidad electrónico (ESC) +
Fusible MICRO2 10A		F77 DTCM / TCM / Módulo FAD / STOM
Fusible MICRO2 15A		F78 ECM/PCM/IRCM/Alimentación de relé AUX / HRLS
Fusible MICRO2 15A		F79 Luces de identificación / Luces de posición
Fusible MICRO2 10A		F80 Consola superior / Asistencia / 911
Fusible MICRO2 20A		F81 Remolque - Giro derecho / Parada Ver problemas con el fusible de las luces de stop...
Fusible MICRO2 10A		F82 SCCM / Control de crucero
Fusible MICRO2 10A		F83 AST del remolque / Control de reversa del remolque / Perilla del remolque
Fusible MICRO2 15A		F84 ASBM / HVAC / ICS / Interruptor de asientos calefaccionados
Fusible MICRO2 10A		F85 ORC (Airbag)
Fusible MICRO2 10A		F86 ORC (Airbag)
Fusible MICRO2 10A		F87 Suspensión de aire / ITBM / SCCM/TPM del remolque
Fusible MICRO2 15A		F88 Tablero de instrumentos
Fusible MICRO2 -		F89 Repuesto
Fusible MICRO2 20A		F90/F91 Toma de corriente / Batería Ver problemas con el fusible del encendedor...
Fusible MICRO2		F90/F91 Toma de corriente / Accesorios Ver problemas con el fusible del encendedor...
Fusible MICRO2 10A		F92 Módulo inversor / USB-IP / WCPM (Si está equipado)
Fusible MICRO2 -		F93 Repuesto
Fusible MICRO2 10A		F94 SBW/Interruptor de caja de transferencia/TPM del remolque-GTWY
Fusible MICRO2 10A		F95 Cámara trasera/PRKTRNX/Cámara CHMSL/Sensor de punto ciego / Cámara SVUE
Fusible MICRO2 10A		F96 Cámara del remolque
Fusible MICRO2 20A		F97 Asiento delantero calefaccionado del pasajero .
Fusible MICRO2 20A		F98 Asiento delantero calefaccionado del conductor .
Fusible MICRO2 10A		F99 HVAC/IN-CARTS/CSG/Módulo CWY del remolque (Si está equipado)/Tacómetro
Fusible MICRO2 10A		F100 Alimentación de caja de accesorios
Fusible MICRO2 20A		F101 Asiento trasero calefaccionado derecho
Fusible MICRO2 20A		F102 Asiento trasero calefaccionado izquierdo/ Relé de funcionamiento #3
Fusible MICRO2 10A		F103 Faros AFLS (Si está equipado)
Fusible MICRO2 20A		F104 Puerto UCI/USB trasero
