Diagrama de fusibles de Pontiac Sunfire 2000
El Sunfire 2000 1ra generación (conocida también como "J-body") tiene 2 cajas de fusibles distintas:
Diagrama de Compartimento del conductor
Diagrama de Bloque de fusibles del compartimiento del motor

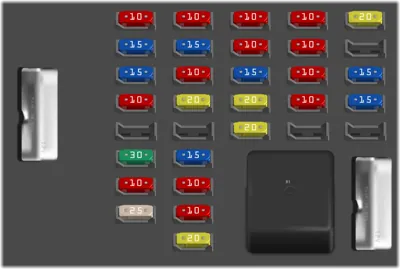

Compartimento del conductor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 20A | 1 | Módulo de encendido | |
Fusible MINI 15A | 3 | Faro derecho | |
Fusible MINI 15A | 4 | Bocina | |
Fusible MINI 10A | 6 | Módulo de control del tren motriz | |
Fusible MINI 10A | 7 | Freno antibloqueo (Encendido) | |
Fusible MINI 10A | 8 | Radio, Luces interiores | |
Fusible MINI 10A | 9 | Luces antiniebla | |
Fusible MINI 10A | 11 | Módulo de control de la carrocería, Tablero de instrumentos | |
Fusible MINI 10A | 12 | Módulo/Interruptor de control de crucero | |
Fusible MINI 15A | 13 | Faro izquierdo | |
Fusible MINI 20A | 14 | Encendedor de cigarrillos, Conector de enlace de diagnóstico | |
Fusible MINI 20A | 15 | Luces de freno, Luces de emergencia | |
Fusible MINI 10A | 16 | Control de crucero, Controles del motor | |
Fusible MINI 15A | 17 | Bolsa de aire | |
Fusible MINI 10A | 18 | Espejo eléctrico | |
Fusible MINI 20A | 19 | Luces exteriores | |
Fusible MINI 15A | 21 | Cerraduras eléctricas de las puertas | |
Fusible MINI 10A | 22 | Sistema de control de clima | |
Fusible MINI 10A | 23 | Módulo de control de la carrocería | |
Fusible MINI 20A | 24 | Amplificador de audio | |
Fusible MINI 10A | 25 | Luces direccionales, Luces de reversa | |
Fusible MINI 15A | 26 | Bomba de combustible, Inyectores de combustible | |
Fusible MINI 15A | 27 | Sistema de entrada sin llave a distancia | |
Fusible MINI 10A | 28 | Tablero de instrumentos | |
Fusible MINI 30A | 30 | Desempañador de la ventana trasera | |
Fusible MINI 10A | 31 | Calentador del sensor O2 | |
Fusible MINI 25A | 32 | Limpiaparabrisas | |
Circuit breaker MAXI | 33 | Ventanas eléctricas, Techo solar (Disyuntor) | |
Relé | R1 | Luces de circulación diurna (Relé) |

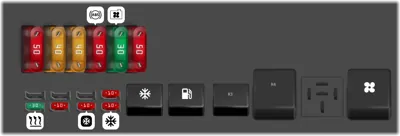

Bloque de fusibles del compartimiento del motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MAXI 50A | 1 | Ignition Switch Circuits | |
Fusible MAXI 40A | 2 | Power ACC Stoplamp Circuits | |
Fusible MAXI 40A | 3 | Lighting Circuits | |
Fusible MAXI 50A | 4 | AntiLock Brake System | |
Fusible MAXI 30A | 5 | Engine Cooling Fan | |
Fusible MAXI 50A | 6 | (PCM / HVAC) Unidad de control del motor; Motor soplador de AC | |
Fusible MINI 10A | 10 | Crank | |
Fusible MINI 30A | 11 | Heater and A C Blower | |
Fusible MINI 10A | 12 | Powertrain Control Module | |
Fusible MINI 10A | 13 | A C Compressor | |
Fusible MINI 10A | 14 | (A/C) Aire acondicionado | |
Relé | R1 | (A/C RELAY) Aire acondicionado | |
Relé | R2 | (FUEL PUMP RELAY) Bomba de combustible | |
Relé | R3 | CRANK | |
Relé | R4 | (COOLING FAN RELAY) Electroventilador de enfriamiento | |
Relé | R6 | (HEATER BLOWER) Motor soplador de AC |
