Diagrama de fusibles de Geely GX3 2020
El GX3 2020 generación G1 (conocida también como "Vision V3") tiene 2 cajas de fusibles distintas:
Diagrama de Caja de fusibles en el motor
Diagrama de Caja de fusibles interior
Caja de fusibles en el motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 15A | 1 | CLAXON | |
Fusible MINI 15A | 2 | BOMBA DE COMBUSTIBLE | |
Fusible MINI 20A | 3 | BOMBA DE VACÍO | |
Fusible MINI 10A | 5 | EMS & TCU B+ | |
Fusible MINI 25A | 6 | TCU | |
Fusible MINI 10A | 8 | VÁLVULA Y SENSOR | |
Fusible MINI 15A | 9 | SENSOR LAMBDA | |
Fusible MINI 15A | 10 | BOBINA DE ENCENDIDO | |
Fusible MINI 15A | 11 | EMS | |
Fusible MINI 10A | 12 | INYECTOR | |
Fusible MINI 5A | 13 | SEÑAL DE ENCENDIDO | |
Fusible MINI 10A | 17 | ESPEJO CALEFACCIONADO | |
Fusible MINI 10A | 19 | EMS & TCU | |
Fusible MINI 5A | 20 | ABS | |
Fusible MINI 5A | 21 | VENTILADOR Y DESEMPAÑADOR | |
Fusible MINI 10A | 22 | EMBRAGUE DE AIRE ACONDICIONADO | |
Fusible MINI 25A | 24 | LIMPIAPARABRISAS DELANTERO | |
Fusible FMX/JCase 30A | 30 | VENTANA DELANTERA Y TRASERA | |
Fusible FMX/JCase 25A | 31 | DESEMPAÑADOR TRASERO | |
Fusible FMX/JCase 30A | 33 | VENTANA DELANTERA IZQUIERDA Y TRASERA IZQUIERDA | |
Fusible FMX/JCase 30A | 34 | VENTILADOR DELANTERO | |
Fusible FMX/JCase 40A | 36 | VENTILADOR BAJO | |
Fusible FMX/JCase 60A | 37 | CAJA DE FUSIBLES DEL TABLERO ALT+ | |
Fusible FMX/JCase 40A | 38 | VENTILADOR ALTO | |
Fusible FMX/JCase 30A | 39 | ARRANQUE | |
Fusible FMX/JCase 40A | 41 | MOTOR ABS | |
Fusible FMX/JCase 25A | 42 | BOMBA ABS | |
Fusible FMX/JCase 60A | 43 | CAJA DE FUSIBLES DEL TABLERO B+ | |
Fusible MIDI 125A | 48 | ALTERNADOR | |
Fusible MIDI 80A | 49 | EPS | |
Relé | R1 | RELEVADOR DE VENTILADOR ALTO | |
Relé | R2 | RELEVADOR DE LIMPIAPARABRISAS BAJO | |
Relé | R3 | RELEVADOR DE LIMPIAPARABRISAS ALTO | |
Relé | R4 | RELEVADOR DE DESEMPAÑADOR TRASERO | |
Relé | R5 | RELEVADOR DE BOMBA DE COMBUSTIBLE | |
Relé | R6 | RELEVADOR DE TCU | |
Relé | R7 | RELEVADOR DE BOMBA DE VACÍO | |
Relé | R10 | RELEVADOR DE ARRANQUE | |
Relé | R11 | RELEVADOR DE VENTILADOR DELANTERO | |
Relé | R12 | RELEVADOR PRINCIPAL | |
Relé | R13 | VENTILADOR BAJO. RUF | |
Relé | R14 | LUZ ALTA | |
Relé | R15 | LUZ BAJA | |
Relé | R16 | EMBRAGUE DE AIRE ACONDICIONADO | |
Relé | R17 | CLAXON |

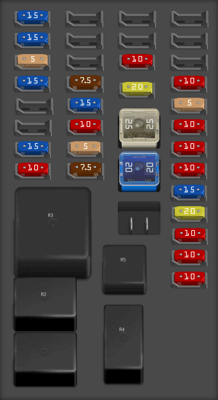

Caja de fusibles interior
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | 1 | DRL&POS&HMSL | |
Fusible MINI 10A | 2 | LUCES ANTINIEBLA TRASERAS Y LUCES DE REVERSA | |
Fusible MINI 10A | 3 | ALT | |
Fusible MINI 20A | 4 | CIERRE CENTRALIZADO | |
Fusible MINI 15A | 5 | LUCES DE GIRO | |
Fusible MINI 10A | 6 | PEPS B+ 1 | |
Fusible MINI 10A | 7 | PEPS B+ 2 | |
Fusible MINI 10A | 8 | OBD&INTERRUPTOR DE FRENO B+ | |
Fusible MINI 5A | 9 | INTERRUPTOR DE ENCENDIDO B+/T-BOX | |
Fusible MINI 10A | 10 | LOGO Y LUZ DE MALETERO B+ | |
Fusible MINI 20A | 11 | FUSIBLE DE MEMORIA | |
Fusible MINI 10A | 12 | AIRE ACONDICIONADO Y TECHO SOLAR | |
Fusible MINI 15A | 13 | MOTOR DEL LIMPIAPARABRISAS | |
Fusible MINI 15A | 16 | LIMPIAPARABRISAS TRASERO | |
Fusible MINI 5A | 17 | GPS/BCM ACC+ | |
Fusible MINI 15A | 18 | TOMA DE CORRIENTE TRASERA | |
Fusible MINI 15A | 19 | TOMA DE CORRIENTE DELANTERA | |
Fusible MINI 7.5A | 20 | EPS&SAS IGI | |
Fusible MINI 5A | 21 | ACU IG1 | |
Fusible MINI 10A | 22 | TABLERO DE INSTRUMENTOS Y BCM | |
Fusible MINI 15A | 23 | UEC IG1+ | |
Fusible MINI 7.5A | 24 | INTERRUPTOR DE FRENO Y ALT | |
Fusible MINI 10A | 32 | PK&AIRE ACONDICIONADO Y GRABADORA B+ | |
Fusible FMX/JCase 25A | 34 | IG2 | |
Fusible FMX/JCase 20A | 35 | TECHO SOLAR | |
Relé | R2 | RELEVADOR IG1 | |
Relé | R3 | RELEVADOR ACC | |
Relé | R4 | RELEVADOR IG2 | |
Relé | R5 | LIMPIAPARABRISAS TRASERO |
Los diagramas de fusibles del Geely GX3 cambian con los años, selecciona el año de tu vehículo:
