Diagrama de fusibles de Nissan Titan 2004
El Titan 2004 1ra generación (conocida también como "A60") tiene 4 cajas de fusibles distintas:
Diagrama de Caja de fusibles del compartimento de pasajeros
Diagrama de Relés
Diagrama de Caja de fusibles en el motor
Diagrama de Caja de fusibles en el motor #2

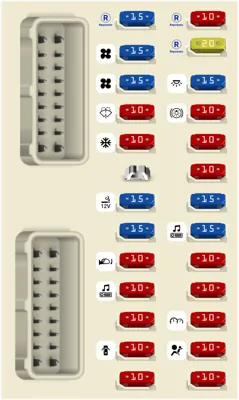

Caja de fusibles del compartimento de pasajeros
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 15A | 1 | REPUESTO | |
Fusible MINI 15A | 2 | SOPLADOR TRASERO | |
Fusible MINI 15A | 3 | SOPLADOR TRASERO | |
Fusible MINI 10A | 4 | LAVAPARABRISAS | |
Fusible MINI 10A | 5 | CALEFACCIÓN, VENTILACIÓN Y AIRE ACONDICIONADO | |
Extractor de fusible | 6 | Herramienta para la extracción de los fusibles. | |
Fusible MINI 15A | 7 | ENCENDEDOR DE CIGARRILLOS | |
Fusible MINI 15A | 8 | CONSOLA DE TOMA DE CORRIENTE | |
Fusible MINI 10A | 9 | ESPEJO | |
Fusible MINI 10A | 10 | AUDIO | |
Fusible MINI 10A | 11 | CONTROL DE TRANSMISIÓN AUTOMÁTICA | |
Fusible MINI 10A | 12 | CIERRE AUTOMÁTICO DE PUERTAS | |
Fusible MINI 10A | 13 | ASIENTO TRASERO CALEFACCIONADO | |
Fusible MINI 10A | 14 | REPUESTO | |
Fusible MINI 20A | 15 | REPUESTO | |
Fusible MINI 15A | 16 | LUCES INTERIORES | |
Fusible MINI 10A | 17 | LUZ DE FRENO | |
Fusible MINI 10A | 18 | CONTROL DE CRUCERO ADAPTATIVO / LUZ DE CARGA | |
Fusible MINI 10A | 19 | COMPONENTES ELECTRÓNICOS | |
Fusible MINI 15A | 20 | TOMA DE CORRIENTE CPM | |
Fusible MINI 15A | 21 | WOOFER / AMPLIFICADOR | |
Fusible MINI 10A | 22 | ASIENTO DELANTERO CALEFACCIONADO | |
Fusible MINI 10A | 23 | CONTROL DE CRUCERO ADAPTATIVO / DIFERENCIAL TRASERO | |
Fusible MINI 10A | 24 | TABLERO DE INSTRUMENTOS | |
Fusible MINI 10A | 25 | AIRBAG | |
Fusible MINI 10A | 26 | COMPONENTES ELECTRÓNICOS |
Relés
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 15A | 1 | (TTOW TURN) Luces del remolque | |
Fusible MINI 10A | 2 | (IGN) Encendido | |
Fusible MINI 20A | 3 | (T/F CONT) Caja de transferencia 4WD | |
Fusible MINI 20A | 4 | (T/F CONT) Caja de transferencia 4WD | |
Relé | 5 | (T/F SSOF 1) Caja de transferencia 4WD | |
Relé | 6 | (T/F 2) Caja de transferencia 4WD | |
Relé | 7 | ACC BRAKE | |
Relé | 7 | (T/F SSOF 2) Caja de transferencia 4WD | |
Relé | 8 | (TRAILER TURN LH) Luces del remolque | |
Relé | 9 | (TRAILER TURN RH) Luces del remolque | |
Relé | 10 | (T/F 1) Caja de transferencia 4WD | |
Relé | 11 | (DTRL) Luces de circulación diurna | |
Relé | 12 | (VDC) Solenoide de control de dinámica del vehículo | |
Relé | 13 | (TRAILER TOW NO. 2) Remolque |

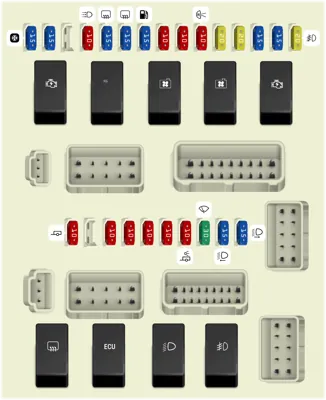

Caja de fusibles en el motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | 32 | (TRAILER TOW) Remolque | |
Fusible MINI - | 33 | (EMPTY) Vacío | |
Fusible MINI 10A | 34 | (H/LAMP HI RH) Faro derecho de luz alta | |
Fusible MINI 10A | 35 | (H/LAMP HI LH) Faro izquierdo de luz alta | |
Fusible MINI 10A | 36 | (ILLUMINATION) Iluminación | |
Fusible MINI 10A | 37 | (TAIL LAMP) Luces traseras | |
Fusible MINI 10A | 38 | (TTOW REV LAMP) Luces del remolque | |
Fusible MINI 30A | 39 | (FR WIPER) Limpiaparabrisas delanteros | |
Fusible MINI 15A | 40 | (H/LAMP LO LH) Faro izquierdo de luz baja | |
Fusible MINI 15A | 41 | (H/LAMP LO RH) Faro derecho de luz baja | |
Fusible MINI 15A | 42 | (A/C COMP) Compresor de aire acondicionado | |
Fusible MINI 15A | 43 | (HEATER MIRROR) Calefactor de espejo | |
Fusible MINI - | 44 | (EMPTY) Vacío | |
Fusible MINI 10A | 45 | (DTRL) Luces de circulación diurna | |
Fusible MINI 15A | 46 | (RR DEF) Desempañador trasero | |
Fusible MINI 15A | 47 | (RR DEF) Desempañador trasero | |
Fusible MINI 15A | 48 | (FUEL PUMP) Bomba de combustible | |
Fusible MINI 10A | 49 | (A/T ECU) Control de la caja automática | |
Fusible MINI 10A | 50 | (ABS ECU) Sistema de frenos antibloqueo | |
Fusible MINI 10A | 51 | (REVERSE LAMP) Luces de reversa | |
Fusible MINI 20A | 52 | (ETC) Control electrónico del acelerador | |
Fusible MINI 20A | 53 | EGI | |
Fusible MINI 15A | 54 | (02 SENSOR) Sensor de oxígeno | |
Fusible MINI 15A | 55 | (INJECTOR) Inyectores de combustible | |
Fusible MINI 20A | 56 | (FR FOG LAMP ) Luces antiniebla delanteras | |
Relé | R1 | (Rear window defogger) Desempañador trasero | |
Relé | R2 | (ECM) Unidad de control del motor | |
Relé | R3 | (Headlamp low) Faros de luz baja | |
Relé | R4 | (Front Fog) Luces antiniebla delanteras | |
Relé | R5 | (Starter) Sistema de arranque | |
Relé | R6 | (Heated mirror) Calefactor de espejo | |
Relé | R7 | (Cooling fan high) Ventilador del radiador velocidad alta | |
Relé | R8 | (Cooling fan low) Ventilador del radiador velocidad baja | |
Relé | R9 | (Ignition) Encendido |
Caja de fusibles en el motor #2
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 20A | 24 | (FR BLWR) Motor soplador de AC | |
Fusible MINI 15A | 25 | (HORN) Bocina | |
Fusible MINI 10A | 26 | (T/F RLY) Caja de transferencia 4WD | |
Fusible MINI 20A | 27 | (FR BLWR) Motor soplador de AC | |
Fusible MINI 15A | 28 | (ARR SOCKET) Enchufes de corriente auxiliares | |
Fusible MINI 10A | 29 | RR LEVEL SUS | |
Fusible MINI 10A | 30 | (ALT) Sistema de carga | |
Fusible MINI 20A | 31 | (RADIO) Radio y sistema de audio | |
Fusible MPF | G | (F/L BCM/PWR WDW) Ventanas eléctricas | |
Fusible MPF | H | F/L RR SUSP | |
Fusible MPF | I | (F/L ABS MTR) Sistema de frenos antibloqueo | |
Fusible FMX/JCase 30A | J | (F/L ABS SOL) Solenoide del sistema de frenos antibloqueo | |
Fusible FMX/JCase 40A | J | (F/L ABS SOL) Solenoide del sistema de frenos antibloqueo | |
Fusible FMX/JCase 30A | K | (F/L TRAILER TOW) Luces del remolque | |
Fusible MPF | L | (F/L ELEG BRAKE) Sistema de frenos antibloqueo | |
Fusible MPF | M | (F/L RAD FAN) Ventilador del radiador | |
Fusible MPF | N | (F/L IGN SW) Interruptor de encendido | |
Relé | R5 | (HORN RELAY) Bocina |
