Diagrama de fusibles de Nissan Quest 2006
El Quest 2006 3ra generación (conocida también como "V42") tiene 3 cajas de fusibles distintas:
Diagrama de Caja de fusibles del compartimento de pasajeros
Diagrama de Caja de fusibles en el motor #1
Diagrama de Caja de fusibles en el motor #2
Caja de fusibles del compartimento de pasajeros
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | 1 | BLOQUEO DE CAMBIO | |
Fusible MINI 10A | 2 | UNIDAD DE CONTROL DE CALEFACCIÓN | |
Fusible MINI 15A | 3 | AHORRADOR DE BATERÍA BCH | |
Fusible MINI 10A | 4 | AUDIO/BCM | |
Fusible MINI 15A | 5 | TOMA DE CORRIENTE PARA ACCESORIOS | |
Fusible MINI 10A | 6 | ESPEJO | |
Fusible MINI 10A | 8 | ESPEJO CALEFACCIONADO | |
Fusible MINI 10A | 9 | SEÑAL DE ARRANQUE | |
Fusible MINI 15A | 10 | SOPLADOR TRASERO | |
Fusible MINI 15A | 11 | SOPLADOR TRASERO | |
Fusible MINI 10A | 12 | PARTES ELECTRÓNICAS | |
Fusible MINI 10A | 13 | BOLSA DE AIRE | |
Fusible MINI 10A | 14 | MEDIDOR | |
Fusible MINI 10A | 16 | INYECCIÓN EMC | |
Fusible MINI 10A | 17 | ECU DEL ASIENTO | |
Fusible MINI 15A | 18 | SUBWOOFER | |
Fusible MINI 15A | 19 | PARTES ELECTRÓNICAS | |
Fusible MINI 10A | 20 | LUZ DE FRENO | |
Fusible MINI 15A | 21 | TOMA DE CORRIENTE BT | |
Fusible MINI 15A | 22 | ABRIDOR DE TAPÓN DE COMBUSTIBLE / FES |

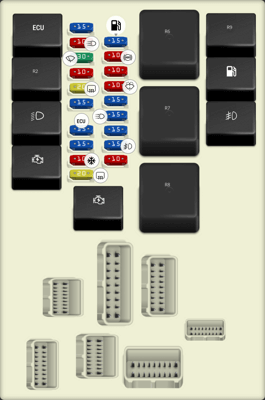

Caja de fusibles en el motor #1
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 20A | 32 | Relé del desempañador de la ventana trasera | |
Fusible MINI 10A | 33 | Relé del aire acondicionado | |
Fusible MINI 15A | 34 | CPU de IPDM E/R | |
Fusible MINI 15A | 35 | Módulo de Control del Motor (ECM), Relé ECM, Amplificador de Antena NATS | |
Fusible MINI 15A | 36 | Faros bajos (derecho), Diodo 3 | |
Fusible MINI 20A | 37 | Relé del desempañador de la ventana trasera | |
Fusible MINI 10A | 38 | Faros altos (izquierdo), Unidad de Control de Luces Diurnas | |
Fusible MINI 30A | 39 | Relé del limpiaparabrisas delantero | |
Fusible MINI 10A | 40 | Faros altos (derecho), Relé de Luces Diurnas, Diodo 3 | |
Fusible MINI 15A | 41 | Relé de luces traseras, Relé de luces de esquina, CPU de IPDM E/R | |
Fusible MINI 10A | 42 | Relé de la bomba de calefacción | |
Fusible MINI 15A | 43 | Relé de luces antiniebla delanteras | |
Fusible MINI 15A | 44 | Relé del motor de control del acelerador | |
Fusible MINI 15A | 45 | Faros bajos (izquierdo), Luces Diurnas | |
Fusible MINI 15A | 46 | Sensor de flujo de aire, Sensor de oxígeno calefaccionado | |
Fusible MINI 10A | 47 | Interruptor de combinación (Limpiaparabrisas delantero y lavador, Limpiaparabrisas trasero y lavador) | |
Fusible MINI 10A | 48 | Módulo de Control de Transmisión (TCM), Sensor de Revolución, Sensor de Revolución de Turbina, Relé A/T PV IGN | |
Fusible MINI 10A | 49 | ABS | |
Fusible MINI 15A | 50 | Relé de la bomba de combustible | |
Relé | R1 | Módulo de Control del Motor | |
Relé | R2 | Faros altos | |
Relé | R3 | Faros bajos | |
Relé | R4 | Arranque | |
Relé | R5 | Encendido | |
Relé | R6 | Ventilador de enfriamiento (No.1) | |
Relé | R7 | Ventilador de enfriamiento (No.3) | |
Relé | R8 | Ventilador de enfriamiento (No.2) | |
Relé | R9 | Motor de control del acelerador | |
Relé | R10 | Bomba de combustible | |
Relé | R11 | Luces antiniebla delanteras |

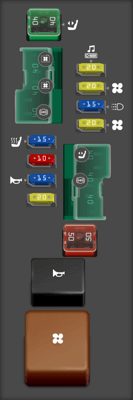

Caja de fusibles en el motor #2
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 20A | 24 | Relé del motor del soplador delantero | |
Fusible MINI 15A | 25 | Luces diurnas | |
Fusible MINI 20A | 26 | Relé del motor del soplador delantero | |
Fusible MINI 20A | 27 | Audio, Amplificador BOSE, Sintonizador de radio satelital | |
Fusible MINI 20A | 28 | Suministro de energía para remolque | |
Fusible MINI 15A | 29 | Relé de bocina | |
Fusible MINI 10A | 30 | Generador | |
Fusible MINI 15A | 31 | Relé de asiento calefaccionado | |
Fusible FMX/JCase 50A | F | Módulo de control de carrocería (BCM) | |
Fusible MPF | G | Interruptor de encendido | |
Fusible MPF | H | ABS | |
Fusible MPF | I | Interruptor de circuito 2 (Sistema de pedal ajustable, Posicionador automático de conducción, Sistema de cierre automático de puerta corrediza, Asiento eléctrico) | |
Fusible MPF | J | ABS | |
Fusible MPF | K | Relé del ventilador de enfriamiento 2 | |
Fusible MPF | L | Relé del ventilador de enfriamiento 1, Relé del ventilador de enfriamiento 3 | |
Relé | R1 | Bocina | |
Relé | R2 | Motor del soplador delantero | |
Fusible FMX/JCase 40A | M | Interruptor de circuito 1 (Sistema de cierre automático de puerta corrediza, Asiento eléctrico) |
