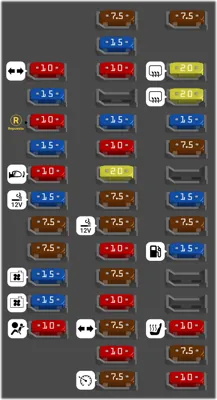

Diagrama de fusibles de Nissan Maxima 1995

Bolsas de aire

Ventilador (sistema de aire acondicionado)

Ventilador (sistema de aire acondicionado)

Señal de control de encendido para el módulo de control de la transmisión, control de transmisión automática (conmutación de la válvula de mariposa)

Luz de estacionamiento (ambas), luces traseras de posición (cuatro) (estas luces son híbridas con las luces de freno), luces de posición laterales delanteras (dos), luces de posición laterales traseras (dos), luces de matrícula (dos), señal de control de iluminación para BSM

Encendedor de cigarrillos

Accionamiento eléctrico de los cristales de los espejos, espejos calefaccionados

Televisión

Repuesto

Luces de freno híbridas, luz de freno adicional (debajo de la luneta trasera), señal de control para la unidad ABS

Luces de giro, generador de destellos, luces de emergencia, alimentación del relé de control remoto múltiple (si está equipado)

Control de crucero, alimentación para el relé de calefacción de la luneta trasera y el relé de calefacción de los espejos, activación del quemacocos (encendido del relé del quemacocos) (alimentación del fusible del quemacocos "f"), señal de control de encendido para BSM

Luz indicadora de carga, voltaje de control del generador, luces de alarma y advertencia en el tablero de instrumentos, luz indicadora de control de crucero, luz indicadora de encendido/apagado, alimentación para velocímetro y odómetro, luz de alarma de bolsa de aire, interruptor de modo de transmisión automática (interruptor inhibidor), luces de advertencia de reversa, luz indicadora de ABS, luz indicadora de mal funcionamiento

Luces de giro y generador de destellos

Alimentación de la unidad de control ABS

Controles de aire acondicionado, activación del sistema de aire acondicionado, alimentación para el relé del compresor y solenoide de aire acondicionado

Control de purga del cartucho de emisiones evaporativas, solenoide EGRC (recirculación de gases de escape), alimentación del relé de la bomba de combustible, alimentación del relé del ventilador de enfriamiento (los tres relés), solenoide de presión del colector, alimentación del relé principal de bloqueo de encendido, activación de control de crucero, alimentación del relé de la caja de encendido de la alarma estándar, interruptor de presión de aceite del sensor de dirección asistida, derivación de la válvula de corte de vacío, alimentación para el conector Consult, solenoide IACV-FICD

Luces de iluminación para botones de puertas, ceniceros, atenuación de la pantalla del reloj, música, botones y atenuación de la pantalla del aire acondicionado, guantera, botones de luces de emergencia, botones de control de crucero, botones de calefacción de cristales y espejos, tableros de instrumentos

Señal de control ACC para BSM (productos electrónicos)

Alimentación para todos los conjuntos de limpiaparabrisas (motor de accionamiento, bomba y relé)

Encendido del reloj en ACC (alimentación del fusible 40), activación de la unidad principal en ACC (alimentación del fusible 62 de la radio), activación del reproductor de CD original en ACC (alimentación al fusible 40 de CD), activación de la antena automática en ACC (alimentación de la antena del fusible 40)

Alimentación del amplificador de audio original

Alimentación del teléfono original

Altavoz 1

Luces de las puertas (puerta izquierda y derecha), luces de lectura (de techo) izquierda y derecha, luz de techo central, luz de iluminación de la llave de encendido, luz de la cajuela

Suspensión electrónica

Activación del teléfono original en ACC (alimentación del teléfono del fusible 24)

Asientos calefaccionados

Bomba de gasolina

Alimentación del relé de encendido (señal de arranque)

Sensor de oxígeno delantero izquierdo, sensor de oxígeno delantero derecho, sensor de oxígeno trasero

Activación del teléfono original en ACC (alimentación del teléfono del fusible 24)

Cerradura eléctrica de apertura de la cajuela

Luneta trasera calefaccionada

Luneta trasera calefaccionada

Alimentación del reloj (activación del fusible 21), alimentación del reproductor de CD original, alimentación del control remoto, alimentación del módulo de control de la transmisión, alimentación de la antena automática, alimentación del zumbador, alimentación del indicador LED de la señalización estándar, alimentación del sistema de aire acondicionado, traidor incorporado, interruptor de llave de encendido para BSM, alimentación para velocímetro y odómetro, luces de los espejos (izquierdo y derecho)

H / LAMP WASH

(ABS SOL) Solenoide del sistema de frenos antibloqueo

(ABS MTR) Sistema de frenos antibloqueo

(IGN SW) Interruptor de encendido

(MAIN 2) Fusible principal

(TAIL LAMP) Luces traseras

(ENG CONT 2) Unidad de control del motor

(ENG CONT 1) Unidad de control del motor

(HORN) Bocina

(AUDIO) Sistema de audio

(H/LAMP RH) Faro derecho

(H/LAMP LH) Faro izquierdo

(BLOWER MTR) Motor soplador de AC

(BLOWER MTR) Motor soplador de AC

(MAIN 1) Fusible principal

(POWER WINDOW) Ventanas eléctricas

(RAD FAN 2) Ventilador del radiador

(RAD FAN 1) Ventilador del radiador

ALT.S

(H/LAMP RH) Faro derecho

(H/LAMP LH) Faro izquierdo

SPEAKER

(AIR CON) Aire acondicionado

(RR FOG LAMP) Luces antiniebla traseras

INJ DRIVE

THROT MIR

(WIPER DEICER) Descongelador o desempañador

(ANTI THEFT) Sistema antirobo

Interruptor de luz

Bocina, faro delantero

Bocina, ASCD, antirrobo

Antiniebla delantero

FICD de aire acondicionado

Carga

Principal, POS, MAFS

Principal, POS, MAFS

Luz de estribo

Faro delantero, DTRL

Faro delantero, DTRL, esquina, antiniebla

Principal

Caja de fusibles (75A)

ABS

Interruptor de encendido

ABS

Asiento eléctrico (disyuntor), elevalunas eléctrico, cerradura de puerta

Sistema de ventilador del radiador, aire acondicionado

Sistema de ventilador del radiador, aire acondicionado

Caja de relés (65A)
