Diagrama de fusibles de Nissan March 2012
El March 2012 4ta generación (conocida también como "K13") tiene 4 cajas de fusibles distintas:
Diagrama de Caja de fusibles del compartimento de pasajeros
Diagrama de Caja de fusibles en el compartimento del motor
Diagrama de Caja Adicional en el Compartimento del Motor
Diagrama de Caja de fusibles del lado del conductor
Caja de fusibles del compartimento de pasajeros
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 20A | 1 | TOMA DE CORRIENTE | |
Fusible MINI 15A | 1 | TOMA DE CORRIENTE | |
Fusible MINI 20A | 2 | DC DC ACC | |
Fusible MINI 10A | 2 | REPUESTO | |
Fusible MINI 10A | 3 | ELEC B | |
Fusible MINI 10A | 4 | ESPEJO CALEFACCIONADO/- | |
Fusible MINI 10A | 5 | ESPEJO/- | |
Fusible MINI 10A | 6 | DEF/- | |
Fusible MINI 20A | 6 | DEF/- | |
Fusible MINI 10A | 7 | ELEC IG ECM | |
Fusible MINI 10A | 8 | ACC | |
Fusible MINI 10A | 9 | ELEC B | |
Fusible MINI 10A | 10 | TABLERO DE INSTRUMENTOS IG | |
Fusible MINI 15A | 10 | DC DC BOMBA DE COMBUSTIBLE | |
Fusible MINI 10A | 11 | DC DC CVT B | |
Fusible MINI 20A | 12 | DEF | |
Fusible MINI 10A | 13 | DC DC IG / REPUESTO | |
Fusible MINI 15A | 14 | MOTOR DEL SOPLADOR | |
Fusible MINI 10A | 15 | LUCES INTERIORES | |
Fusible MINI 10A | 16 | ELEC IG | |
Fusible MINI 10A | 17 | AIRE ACONDICIONADO IG2 | |
Fusible MINI 15A | 18 | ASIENTO CALEFACCIONADO/REPUESTO | |
Fusible MINI 10A | 19 | MOTOR DEL LIMPIAPARABRISAS | |
Fusible MINI 15A | 20 | MOTOR DEL SOPLADOR | |
Fusible MINI 10A | 21 | ENCENDIDO DEL MOTOR | |
Fusible MINI 10A | 22 | BOLSA DE AIRE | |
Extractor de fusible | 23 | EXTRACTOR DE FUSIBLES | |
Relé | R1 | RELEVADOR DE ACCESORIOS | |
Relé | R2 | RELEVADOR DE ENCENDIDO | |
Relé | R3 | RELEVADOR DEL SOPLADOR |
Caja de fusibles en el compartimento del motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | 34 | Faros (Haz alto derecho) | |
Fusible MINI 10A | 35 | Faros (Haz alto izquierdo) | |
Fusible MINI 10A | 37 | Luces traseras | |
Fusible MINI 10A | 38 | Encendido del motor | |
Fusible MINI 30A | 39 | Sistema de limpiaparabrisas y lavador delantero | |
Fusible MINI 15A | 40 | Faros (Haz bajo derecho) | |
Fusible MINI 15A | 41 | Faros (Haz bajo izquierdo) | |
Fusible MINI 10A | 42 | Aire acondicionado | |
Fusible MINI 15A | 48 | Bomba de combustible | |
Fusible MINI 10A | 49 | Sistema de control de transmisión automática | |
Fusible MINI 10A | 50 | Sistema de control ABS | |
Fusible MINI 10A | 51 | Relé de encendido | |
Fusible MINI 15A | 52 | Motor de control del acelerador | |
Fusible MINI 20A | 53 | Sistema de control electrónico concentrado del motor | |
Fusible MINI 15A | 54 | Bobina de encendido | |
Fusible MINI 10A | 55 | Inyector |
Caja Adicional en el Compartimento del Motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | 1 | (TAIL LAMP) Luces traseras | |
Fusible MINI 10A | 2 | ALT. S HORN | |
Fusible MINI 10A | 3 | (AT CONT) Control de la caja automática | |
Fusible MINI 30A | 3 | (PTC) Calefactor adicional AC | |
Fusible MINI 10A | 3 | HP FUEL | |
Fusible MINI 10A | 4 | (ESCL) Bloqueo de dirección | |
Fusible MINI 30A | 5 | (PTC) Calefactor adicional AC | |
Fusible MINI 20A | 5 | VINJ1 | |
Fusible FMX/JCase 40A | 6 | (RAD FAN) Ventilador del radiador | |
Fusible FMX/JCase 50A | 6 | (RAD FAN) Ventilador del radiador | |
Fusible MPF | 7 | (P/WDW, BCM) Ventanas eléctricas | |
Fusible MPF | 8 | (IGN SW) Interruptor de encendido | |
Fusible MPF | 9 | (ABS / VDC) Sistema de frenos antibloqueo; Solenoide de control de dinámica del vehículo | |
Fusible MPF | 10 | (EPS) Dirección asistida eléctrica | |
Fusible MPF | 11 | 4WD / HLC / DCDC B1 | |
Fusible MPF | 12 | DCDC B2 / PTC | |
Fusible FMX/JCase 40A | 13 | (ABS / VDC) Sistema de frenos antibloqueo; Solenoide de control de dinámica del vehículo | |
Fusible FMX/JCase 50A | 13 | (ABS / VDC) Sistema de frenos antibloqueo; Solenoide de control de dinámica del vehículo | |
Fusible MINI 10A | 14 | (TAIL LAMP) Luces traseras | |
Fusible MINI 10A | 15 | AUDIO / VINJ2 | |
Fusible MINI 20A | 15 | AUDIO / VINJ2 | |
Fusible MINI 10A | 16 | (STOP LAMP) Luces de freno | |
Fusible MINI 15A | 17 | (FR FOG) Luces antiniebla delanteras | |
Relé | R1 | 4WD / ST RELAY; FUEL PUMP RELAY | |
Relé | R2 | (HORN RELAY) Bocina |

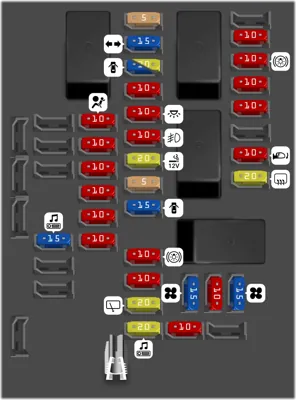

Caja de fusibles del lado del conductor
| Tipo | Descripción | |
|---|---|---|
Fusible MINI 15A | 8 Audio | |
Fusible MINI 10A | 11 Air Bag | |
Fusible MINI 10A | 12 Partes eléctricas (IGN) | |
Fusible MINI 10A | 13 Partes eléctricas (IGN-RUN) | |
Fusible MINI 10A | 14 Bomba de lavado | |
Fusible MINI 10A | 15 Menter (IGN) | |
Fusible MINI 10A | 16 Sensor de dirección | |
Fusible MINI 5A | 17 BCM | |
Fusible MINI 15A | 18 Luz de giro | |
Fusible MINI 15A | 19 Cerradura de puerta delantera | |
Fusible MINI 20A | 19 Super bloqueo | |
Fusible MINI 10A | 20 PARTES ELÉCTRICAS (BAT-2) | |
Fusible MINI 10A | 21 Luces interiores | |
Fusible MINI 10A | 22 Luz antiniebla trasera | |
Fusible MINI 20A | 23 Toma de corriente | |
Fusible MINI 5A | 24 Antena Inmobi | |
Fusible MINI 15A | 25 Cerradura de puerta trasera | |
Fusible MINI 10A | 26 Luz de freno -1 | |
Fusible MINI 10A | 27 Partes eléctricas (BAT RUN) | |
Fusible MINI 20A | 28 Limpiaparabrisas trasero | |
Fusible MINI 20A | 29 Amplificador de audio | |
Fusible MINI 10A | 31 Partes eléctricas (Auto ACC) | |
Fusible MINI 10A | 32 Luz de freno-2 | |
Fusible MINI 10A | 33 Aire acondicionado | |
Fusible MINI 10A | 34 Control VDC | |
Fusible MINI 10A | 36 Espejo calefaccionado | |
Fusible MINI 20A | 37 Desempañador trasero | |
Fusible MINI 10A | 38 Medidor (BAT) | |
Fusible MINI 15A | 40 Motor del ventilador-2 | |
Fusible MINI 10A | 41 IGN2 | |
Fusible MINI 15A | 42 Motor del ventilador-1 | |
Extractor de fusible | Fuse Puller Herramienta para la extracción de los fusibles. |
