Diagrama de fusibles de Toyota RAV4 2016

(STOP) Luces de freno

(S/ROOF) Techo corredizo

(AM1) IG1 N.º 1, IG1 N.º 2, IG1 N.º 3, ACC

(OBD) Sistema de diagnóstico a bordo

(D/L NO.2) Sistema de bloqueo eléctrico de puertas (puertas laterales), ECU del cuerpo principal

(FOG RR) Sin circuito

(D/L BACK) Sistema de bloqueo eléctrico de puertas (puerta trasera)

(P/OUTLET NO.1) Tomas de corriente

(DOOR D) Elevalunas eléctrico de la puerta del conductor

(DOOR R/R) Elevalunas eléctrico de la puerta trasera derecha

(DOOR R/L) Elevalunas eléctrico de la puerta trasera izquierda

(WIP RR) Limpiaparabrisas trasero

(WSH) Lavaparabrisas, lavaparabrisas trasero

(GAUGE) Luces de reversa, sistema de monitoreo de punto ciego, espejo retrovisor interior

(WIP FR) Limpiaparabrisas delantero

(SFT LOCK-ACC) ECU del sistema de bloqueo de cambios

(P/OUTLET NO.2) Tomas de corriente

(ACC) Tomas de corriente, sistema de audio, espejos retrovisores exteriores, ECU del cuerpo principal, reloj, sensor de corriente eléctrica

(PANEL) Interruptor VSC OFF, tablero de instrumentos (indicadores y luces de advertencia), interruptor principal de BSM, interruptor de bloqueo de tracción en todas las ruedas, interruptor de descongelador de limpiaparabrisas, sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial, ECU de asistencia intuitiva para estacionamiento, interruptores de calefacción de asientos, tomas de corriente, interruptores de puerta trasera eléctrica, interruptores del sistema de aire acondicionado, interruptor del desempañador de la luneta trasera, sistema de audio, luz del portavasos, interruptores del volante, interruptor del módulo del conductor

(TAIL) Luces de estacionamiento, luces traseras, luces de la placa de matrícula, luces de posición laterales, luces antiniebla

(EPS-IG) Dirección asistida eléctrica

(ECU-IG NO. 1) ECU del sistema AWD de control dinámico de par, sensor de dirección, tablero de instrumentos (indicadores y luces de advertencia), interruptor de control de cambios

(ECU-IG NO.2) ECU del cuerpo principal, control remoto inalámbrico, ECU del sistema de bloqueo de cambios, sistema de llave inteligente, ECU del techo corredizo, sistema de audio, ECU de la puerta trasera eléctrica, sistema de advertencia de presión de neumáticos, sistema LDA, sistema de monitoreo de punto ciego

(HTR-IG) ECU del sistema de aire acondicionado, interruptores del sistema de aire acondicionado, interruptor del desempañador de la luneta trasera

(S-HTR LH) Calentador de asiento izquierdo

(S-HTR RH) Calentador de asiento derecho

(IGN) Bomba de combustible, sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial, luces de freno, ECU del sistema de bloqueo de la dirección

(A/B) ECU del sistema de bolsas de aire SRS, ECU del sistema de clasificación del ocupante del pasajero delantero

(METER) Indicadores y medidores

(ECU-IG NO.3) Alternador, ECU del sistema de frenos antibloqueo/control de estabilidad del vehículo, luces de freno, FAN N.º 1, FAN N.º 2, FAN N.º 3, HTR, PTC, DEF, DEICER, interruptor del descongelador del limpiaparabrisas

(EFI-MAIN NO.1) [2AR-FE]: Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial, fusibles "EFI NO.1", "EFI NO.2"

(EFI-MAIN NO.1) [3ZR-FE, 3ZR-FAE]: Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial, fusibles "EFI NO.1", "EFI NO.2"

(EFI-MAIN NO.1) [Diésel]: Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial, ECU de transmisión automática, fusibles "EFI NO.3"

(TOWING-B) Remolque

(STRG LOCK) ECU de bloqueo de la dirección

(ECU-B NO.2) ECU del sistema de aire acondicionado, indicadores y medidores, sistema de entrada y arranque inteligente, módulo de techo

(TURN&HAZ) Indicadores y medidores

(EFI-MAIN NO.2) [2AR-FE]: Sensor de flujo de aire, bomba de combustible, sensor O2 trasero Diésel: fusibles "EFI NO.1", "EFI NO.2"

(EFI-MAIN NO.2) [3ZR-FE, 3ZR-FAE]: Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial

(EFI-MAIN NO.2) [2WW]: Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial

(D/L NO.1) Abridor de puerta trasera, cuadro de instrumentos, doble bloqueo, sistema de entrada y arranque, luz antiniebla delantera, limpiaparabrisas y lavaparabrisas delantero, faro, sistema inmovilizador, luz interior, puerta trasera eléctrica, elevalunas eléctrico, luz antiniebla trasera, advertencia de cinturón de seguridad, SRS, arranque, bloqueo de dirección, disuasión contra robos, sistema de advertencia de presión de neumáticos, control inalámbrico de bloqueo de puertas

(VLVMATIC) Sistema VALVEMATIC

(MAIN) [2WW]: ABS, auto LSD, control de crucero, control de asistencia en descensos, control de crucero con radar dinámico, control del motor, control de asistencia al arranque en pendientes, sistema de monitor de vista panorámica, sistema stop & start, TRC, VSC

(ABS NO.2) Control de estabilidad del vehículo, sistema antibloqueo de frenos

(ABS NO.2) Control de estabilidad del vehículo, sistema antibloqueo de frenos

(BBC) ECU del sistema Stop & Start

(ST) Sistema de arranque

(ST NO.1) Sistema de arranque

(ETCS) Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial

(FUEL PMP) [2WW]: Bomba de combustible

(BBC NO.2) [Sin sistema telemático]: ECU del sistema Stop & Start

(MAYDAY) [Con sistema telemático]: Sistema Mayday

(IG2) Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial, fusibles "METER", "IGN", "A/B"

(AM 2) Sistema de arranque, fusible "IG2"

(ALT-S/ICS) Sensor de corriente eléctrica, alternador

(HORN) Bocina

(EDU) [Diésel]: Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial

(ST NO.2) [3ZR-FAE]: Sistema de arranque

(S-HORN) [Con bocina de seguridad]: Disuasión contra robos

(D/C CUT) Fusibles "DOME", "ECU-B NO.1", "RADIO"

(H-LP-MAIN) Fusibles "H-LP RH-LO", "H-LP LH-LO", "H-LP RH-HI", "H-LP LH-HI"

(GLOW) Unidad de control de bujías de incandescencia

(EPS) Dirección asistida eléctrica

(ALT) [Excepto 2WW]: Fusibles "ABS NO.1", "ABS NO.2", "RDI FAN", "FAN NO.1", "S/HTR R/L", "DEICER", "FOG FR", "S/HTR R/R", "CDS FAN", "FAN NO.2", "HTR", "STV HTR", "TOWING-ALT", "HWD NO.1", "HWD NO.2", "H-LP CLN", "DRL", "PTC HTR NO.1", "PTC HTR NO.2", "PTC HTR NO.3", "DEF", "NOISE FILTER", "STOP", "S/ROOF", "AM1", "OBD", "D/L NO.2", "FOG RR", "D/L BACK", "P/OUTLET NO.1", "DOOR D", "DOOR R/R", "DOOR R/L", "WIP RR", "WSH", "GAUGE", "WIP FR", "SFT LOCK-ACC", "P/OUTLET NO.2", "ACC", "PANEL", "TAIL", "D/L NO.2", "EPS-IG", "ECU-IG NO.1", "ECU-IG NO.2", "HTR-IG", "S-HTR LH", "S-HTR RH", "IGN", "A/B", "METER", "ECU-IG NO.3"

(WIPER-S) Interruptor del limpiaparabrisas, sensor de corriente eléctrica, sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial

(EFI NO.1) [3ZR-FE]: Medidor de flujo de aire, VSV de control de purga, VSV de ACIS, sensor O2 trasero, sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial. [3ZR-FAE]: Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial. [2AR-FE]: Medidor de flujo de aire, VSV de control de purga, VSV de ACIS. [1AD-FTV]: Válvula de conmutación de aceite, EDU, ADD FUEL VLV, VSV de bypass del enfriador de EGR, interruptor superior del embrague, ECU del sistema Stop & Start, unidad de control de bujías de incandescencia, medidor de flujo de aire. [2AD-FTV, 2AD-FHV]: EDU, ADD FUEL VLV, VSV de bypass del enfriador de EGR, interruptor superior del embrague, medidor de flujo de aire, VNT E-VRV

(EFI NO.1) [2WW]: Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial

(EFI NO.2) [3ZR-FAE]: Sensor de flujo de aire, medidor de flujo de aire, VSV de control de purga, VSV de ACIS, sensor O2 trasero, ECU del sistema Stop & Start. [2AR-FE]: Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial, módulo de bomba con motor apagado. [3ZR-FE, 2AD-FTV, 2AD-FHV]: Sensor de flujo de aire

(EFI NO.2) [2WW]: Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial

(H-LP LH-HI) Faro izquierdo (luz de carretera), indicador de luz de carretera

(H-LP RH-HI) Faro derecho (luz de carretera)

(EFI NO.3) Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial, ECU de transmisión automática

(EFI NO.3) [2WW]: Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial

(RADIO) Sistema de audio

(ECU-B NO.1) Control remoto inalámbrico, sensor de dirección, ECU del cuerpo principal, ECU del bloqueo de puertas, reloj, ECU de la puerta trasera eléctrica, sistema de advertencia de presión de neumáticos

(DOME) Luz del interruptor del motor, luces interiores, luces de espejos de cortesía, luz del compartimento de equipaje, luces de lectura

(H-LP LH-LO) Faro izquierdo (luz de cruce), dial de nivelación manual de faros, sistema de nivelación de faros

(RH-LO) Faro derecho (luz de cruce)

Unidad de control del motor (EFI-MAIN NO.2)

Encendido (IG2)

[Diésel]: Unidad de control del motor (EDU). [Gasolina]: Bomba de combustible (C/OPN). [2WW]: Bomba de combustible (FUEL PMP)

Atenuador de luz

Unidad de control del motor (EFI-MAIN NO.1)

Faro (H-LP).

[2AR-FE]: Faro / luz de marcha diurna (H-LP/DRL)

(AMP/BBC NO.3) Sistema de audio

(FUELHTR) [2WW]: Calentador de combustible

(RADIO) Sistema de audio

(ECU-B NO.1) Control remoto inalámbrico, sensor de dirección, ECU del cuerpo principal, reloj, ECU de la puerta trasera eléctrica, sistema de advertencia de presión de neumáticos, ECU de memoria de posición de conducción

(DOME) Luz del interruptor del motor, luces interiores, luces del espejo de cortesía, luz del compartimento de equipaje, luces de lectura

(CDS FAN) Ventiladores eléctricos de enfriamiento

(DEICER) Descongelador del limpiaparabrisas

(FOG FR) Luces de antiniebla, indicador de luces antiniebla

(PTC HTR NO.2) Calentador PTC

(PTC HTR NO.1) Calentador PTC

(DEF) Desempañador de la luneta trasera, MIR HTR

(ABS NO.2) Control de estabilidad del vehículo

(RDI FAN) Ventiladores eléctricos de enfriamiento

(ABS NO.1) Control de estabilidad del vehículo

(HTR) Sistema de aire acondicionado

(H-LP-MAIN) H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP LH-HI, luces de circulación diurna

(AMP) Sistema de audio

(ST) Sistema de arranque

(EFI-MAIN NO.1) Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial, EFI NO.1, EFI NO.2

(IG2) METER, IGN, A/B, sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial

(TURN & HAZ) Indicadores y medidores

(AM2) IG2, sistema de arranque

(ECU-B NO.2) ECU del sistema de aire acondicionado, indicadores y medidores, ECU del sistema de clasificación del ocupante del pasajero delantero, sistema de llave inteligente

(STRG LOCK) ECU de bloqueo de la dirección

(D/C CUT) DOME, ECU-B NO.1, RADIO

(HORN) Claxon

(ETCS) Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial

(EFI-MAIN NO.2) Sensor de flujo de aire, bomba de combustible, sensor de O2 trasero

(ALT-S/ICS) Sensor de corriente eléctrica

(EPS) Dirección asistida eléctrica

(ALT) ABS NO.1, ABS NO.2, PTC HTR NO.1, PTC HTR NO.2, DEICER, HTR, RDI FAN, CDS FAN, FOG FR, DEF

(MIR HTR) Desempañadores de los espejos retrovisores exteriores, sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial

(WIPER-S) Interruptor del limpiaparabrisas, sensor de corriente eléctrica

(H-LP LH-LO) Faro izquierdo (luz de cruce)

(H-LP RH-LO) Faro derecho (luz de cruce)

(EFI NO.1) Medidor de flujo de aire, VSV de control de purga, VSV de ACIS

(EFI NO.2) Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial, módulo de bomba con motor apagado

(H-LP LH-HI) Faro izquierdo (luz de carretera), indicador de luz de carretera

(H-LP RH-HI) Faro derecho (luz de carretera)

(SPARE) Fusible de repuesto

(SPARE) Fusible de repuesto

(SPARE) Fusible de repuesto

(EFI-MAIN NO.2) Unidad de control del motor

(IG2) Encendido

(C/OPN) Bomba de combustible

Clavija corta

(H-LP) Faro

(EFI-MAIN NO.1) Unidad de control del motor

Módulo de luces de circulación diurna

(DEF) Desempañador de la luneta trasera

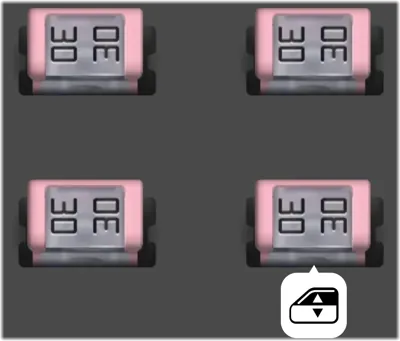

(P/SEAT F/L) Asiento eléctrico izquierdo

(P/SEAT F/R) Sin circuito

(PBD) Puerta trasera eléctrica

(P/W MAIN) Ventanillas eléctricas delanteras, interruptor principal de las ventanillas eléctricas

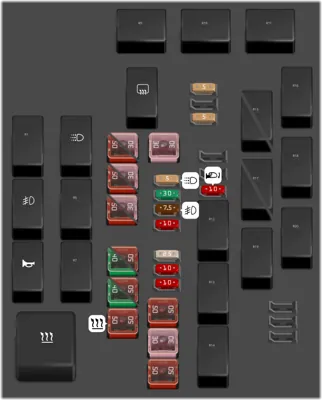

Luces diurnas (DRL)

Remolque (TOWING-ALT)

Luces antiniebla delanteras indicador de luces antiniebla delanteras (FOG FR)

Filtro de ruido (NOISE FILTER)

Calefactor de potencia (STV HTR)

Calefactor de asiento (asiento trasero del pasajero) (S/HTR R/R)

Calefactor de asiento (asiento trasero del pasajero) (S/HTR R/L)

Ventiladores de refrigeración eléctricos [Diésel] (CDS FAN N°2)

Ventiladores de refrigeración eléctricos [Diésel] (RDLFAN N 2)

Desempañadores de espejo retrovisor exterior, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial (MIR HTR)

Calefactor PTC 600W 840W (PTC HTR N°1)

Calefactor PTC 330W (PTC HTR N°1)

Calefactor PTC 840W (PTC HTR N°2)

Calefactor PTC 330W (PTC HTR N°2)

Calefactor PTC 840W (PTC HTR N°3)

Calefactor PTC 330W (PTC HTR N°3)

Ventiladores de refrigeración eléctricos 2WW (CDS FAN)

Ventiladores de refrigeración eléctricos [Diésel]: Con remolque (FAN N°2)

Ventiladores de refrigeración eléctricos 2WW (RDI FAN)

Ventiladores de refrigeración eléctricos [Diésel]: con remolque (FAN N°1)

Sistema de aire acondicionado (HTR)

Desempañador de luneta trasera fusible MIR HTR (DEF)

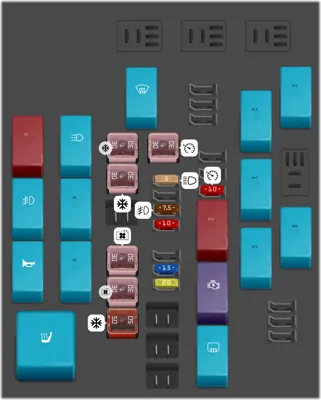

Desempañador de parabrisas calefaccionado (HWD N°2)

Limpiador de faros (H-LP CLN)

Desempañador de parabrisas calefaccionado (HWD N°1)

Ventilador de refrigeración eléctrico (FAN N°2)

Luces antiniebla delanteras (FOG FR)

Bocina

Calefactor (HTR)

Luces diurnas (DRL)

Ventilador de refrigeración eléctrico (FAN N°3)

Ventilador de refrigeración eléctrico (FAN N°1)

Desempañador de luneta trasera (DEF)

Calefactor PTC (PTC HTR N°1)

Calefactor PTC (PTC HTR N°2) / Desempañador de parabrisas calefaccionado (HWD N°1)

Calefactor PTC (PTC HTR N°3) / Desempañador de parabrisas calefaccionado (HWD N°2)

Luces de freno (STOP LP)

Motor de arranque (ST). (ST N°1)

Desempañador de parabrisas calefaccionado (DEICER) / Volante calefaccionado (STRG HTR) / Desempañador de parabrisas calefaccionado o volante calefaccionado (DEICER/STRG HTR)

[Con remolque + Diésel]: Ventiladores de refrigeración eléctricos (FAN N°1) / Calefactor de asiento trasero (S/HTR R/L)

Calefactor de asiento trasero (S/HTR R/L)

Calefactor de asiento trasero (S/HTR R/R)

[Con remolque + Diésel]: Ventiladores de refrigeración eléctricos (FAN N°2) Calefactor de boquilla de lavaparabrisas (WSH NZL HTR)

Calefactor de boquilla de lavaparabrisas (WSH NZL HTR)

Motor de arranque (ST N°2)

Calefactor PTC 330W (PTC HTR N°1) / Calefactor PTC 600W (PTC HTR N°3)

Calefactor PTC (PTC HTR N°2)

Faros delanteros, Sistema antirrobo

Luz antiniebla delantera

Sistema de volante calefaccionado

Toma de corriente (120V)

Descongelador de parabrisas delantero

Control de crucero, Transmisión controlada electrónicamente e indicador de A/T, Control del motor, Calefactor de espejo, Desempañador de luneta trasera

Aire acondicionado automático, Aire acondicionado manual

Aire acondicionado automático, Aire acondicionado manual

Ventilador de enfriamiento

Ventilador de enfriamiento

Aire acondicionado automático, Carga, Aire acondicionado manual

Control de crucero, Transmisión controlada electrónicamente e indicador de A/T, Control del motor, Calefactor de espejo, Desempañador de luneta trasera

Relé FAN NO. 2

Relé FOG FR

Relé HORN

Relé HTR

Relé DRL

Relé FAN NO. 3

Relé FAN NO. 1

Relé DEF

Relé STOP LP

Relé ST

Relé DEICER

Relé INV

Relé STRG HTR

Relé MG/CLT

Relé PTC HTR NO.1

Relé PTC HTR NO.2

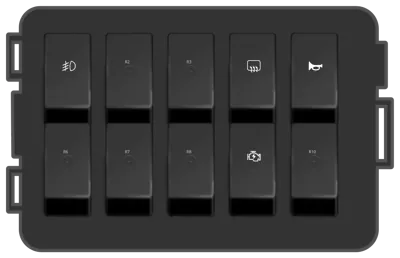

Relé FOG FR

Relé MG/CLT

Relé PTC HTR NO.2

Relé DEICER

Relé HORN

Relé FAN NO.2

Relé PTC HTR NO.1

Relé FAN NO.3

Relé ST

Relé FAN NO.1
