Diagrama de fusibles de Toyota 4Runner 1995

(ENGINE) Interruptor de control de crucero, ECU de control de crucero, Relé principal de control de crucero, ECU de control de crucero, Generador (Alternador)

(IGN) Luz de advertencia de carga, Generador (Alternador), Relé principal EFI

(TAIL) Luz trasera, Interruptor de aire acondicionado, Luz de reversa y luz de placa de matrícula, Encendedor de cigarrillos, Reloj, Iluminación del panel de instrumentos, Interruptor del desempañador, Interruptor de selección de modo de transmisión controlada electrónicamente, Luz de estacionamiento delantera, Luz de la guantera, Interruptor de luz de la guantera, Interruptor de luces de emergencia, Interruptor del soplador del calefactor, Relé de integración, Relé de recordatorio de luces, Interruptor principal de O/D, Radio y reproductor, Reóstato, Interruptor de bloqueo de elevalunas eléctrico trasero, Interruptor de elevalunas eléctrico trasero

(WIPER) Interruptor de limpiaparabrisas y lavaparabrisas, Relé de control de limpiaparabrisas trasero y elevalunas eléctrico trasero, Motor del lavaparabrisas, Motor del limpiaparabrisas

(GAUGE) Panel de instrumentos, Interruptor indicador ADD, Actuador ABS, Conector de comprobación ABS, Relé ABS, Relé de control ADD, ECU de ABS, Relé de control de antena automática, Interruptor de luces de reversa (T/M), Interruptor de nivel de líquido de frenos, Interruptor de advertencia de desbloqueo de la puerta trasera, Luz de reversa y luz de placa de matrícula, Relé del desempañador, Relé del techo solar, Luz de advertencia de ABS, Luz indicadora de temperatura de aceite de T/A, Luz indicadora de estacionamiento de T/A, Luz indicadora de desbloqueo de la puerta trasera, Luz indicadora de falla (Luz de advertencia de verificación del motor), Luz indicadora de O/D desactivado, Luz de advertencia antibloqueo trasera, Luz indicadora de señal de giro, Luz indicadora de control de crucero, Luz de advertencia de cinturón de seguridad, Luz indicadora de 4WD, ECU de control de crucero, ECU de control de crucero, Conector de enlace de datos 1, Relé de luces de circulación diurna (Principal), Interruptor del desempañador, Diodo (para ADD), Relé de control de puertas, Diodo (para desempañador de luneta trasera), Interruptor de selección de modo de transmisión controlada electrónicamente, Módulo de control del motor (ECU del motor y de la transmisión controlada electrónicamente (T/A), ECU del motor (T/M)), Sensor de combustible, Interruptor del soplador del calefactor, ECU de apagado automático de faros, (Interruptor indicador (para transferencia, T/A 22R-E) e Interruptor de presión de aceite de transferencia (para ADD, c/ transmisión controlada electrónicamente 22RE)), Interruptor indicador (para transferencia, T/M), (Interruptor indicador (para posición de transferencia, T/A 3VZ-E), Sensor de temp. de fluido de transferencia (para 3VZ-E) e Interruptor de presión de aceite de transferencia (para ADD 3VZ-E)), Relé de integración, Relé de recordatorio de luces, Interruptor de presión de aceite, Interruptor de temp. de aceite (para 4WD T/A 22R-E), Interruptor principal de O/D, Interruptor de posición de estacionamiento/punto muerto (Interruptor de arranque en punto muerto) e Interruptor de luces de reversa (T/A), Interruptor del freno de mano, Calefactor trasero, Relé de control de limpiaparabrisas trasero y elevalunas eléctrico trasero, Interruptor de límite del elevalunas eléctrico trasero, ECU de bloqueo de cambio, Interruptor de punto muerto de transferencia, VSV (para 2WD, ADD), VSV (para 4WD, ADD), Sensor de temp. del agua, Relé del calefactor delantero, Relé del calefactor trasero

(STOP) Luz de freno, Luz de freno de montaje alto, Interruptor de luz de freno, ECU de ABS, ECU de control de crucero, ECU de control de crucero, Módulo de control del motor (ECU del motor y de la transmisión controlada electrónicamente (T/A), ECU del motor (T/M)), ECU de bloqueo de cambio

(RADIO) Radio y reproductor, Relé de control de antena automática, Relé de recordatorio de luces, Espejo de control remoto

(CIG) Encendedor de cigarrillos, Relé de integración del reloj, ECU de bloqueo de cambio

(TURN) Interruptor de señal de giro, Luz de señal de giro delantera, Luz de señal de giro trasera, Interruptor de luces de emergencia, Destellador de señal de giro, Relé de integración

(REAR ANTI LOCK) Actuador ABS, Relé ABS, ECU de ABS

(ECU-IG) ECU de ABS, Sensor de desaceleración de ABS

(DEFOG) Desempañador de luneta trasera (+)

(POWER) Relé del techo solar, Relé de control de puertas, Motor de bloqueo de puerta, Interruptor de detección de desbloqueo de puerta, Interruptor de detección de bloqueo y desbloqueo de llave de puerta, Motor de bloqueo de puerta trasera, Interruptor de control del techo solar, Motor del techo solar, Control de elevalunas eléctrico, Motor del elevalunas eléctrico delantero, Motor del elevalunas eléctrico trasero, Interruptor maestro del elevalunas eléctrico e Interruptor de control de bloqueo de puerta, Relé de control de limpiaparabrisas trasero y elevalunas eléctrico trasero, Motor del elevalunas eléctrico trasero, Motor del limpiaparabrisas trasero

Luz trasera

Luz de circulación diurna (DRL N.º 4) o Motor de arranque

Desempañador

Techo solar

Bocina

(DRL) Interruptor atenuador, interruptor de control de luces, relé de luces de circulación diurna (principal), relé de luces de circulación diurna N° 4, diodo N° 1 (para sistema de luces de circulación diurna), diodo N° 2 (para sistema de luces de circulación diurna)

(CHARGE) Alternador

(EFI) Relé principal EFI, relé de apertura del circuito, conector de enlace de datos 1, módulo de control del motor (ECU del motor y transmisión controlada electrónicamente (A/T), ECU del motor (M/T), bomba de combustible, sensor de oxígeno calefaccionado (sensor de oxígeno) principal, sensor de oxígeno calefaccionado (sensor de oxígeno) secundario, medidor de flujo de aire (flujómetro de aire), VSV (para PAIR), VSV (para EGR), VSV (para FPU)

(HAZHORN) Luz indicadora de señal de giro, interruptor de bocina, luz de señal de giro delantera, bocina, interruptor de luces de emergencia, relé de bocina, luz de señal de giro trasera

(DOME) Luz interior, luz de mapa, radio y reproductor, motor de antena automática, relé de control de antena automática, ECU de ABS (ABS en las 4 ruedas), interruptor de detección de bloqueo de puerta trasera, ECU de control de crucero de reloj, diodo (para elevalunas eléctrico), relé de control de puerta, interruptor de cortesía de puerta delantera, diodo (para luz interior trasera), luz de cortesía de puerta, interruptor de cortesía de puerta trasera, ECU de apagado automático de faros, interruptor de encendido e interruptor de advertencia de desbloqueo, relé de integración, altavoz izquierdo, altavoz derecho

(HEAD (RH-LO)) Faro derecho (luz de cruce), resistencia de luces de circulación diurna, relé de luces de circulación diurna N° 4

(HEAD (RH)) Luz indicadora de luz de carretera del faro derecho, interruptor atenuador

(HEAD (LH-LO)) Faro izquierdo (luz de cruce), resistencia de luces de circulación diurna, relé de luces de circulación diurna N° 4

(HEAD (LH)) Luz indicadora de luz de carretera del faro izquierdo, interruptor atenuador

(HEAD (RH-HI)) Faro derecho (luz de carretera), resistencia de luces de circulación diurna, relé de luces de circulación diurna N° 4

(HEAD (LH-HI)) Faro izquierdo (luz de carretera), resistencia de luces de circulación diurna, relé de luces de circulación diurna N° 4

(ALT) 3VZ-E, 22R-E (M/T), (Alternador de 60A): Relé del motor de arranque (lado de contactos), relé de luces traseras, generador (alternador), fusibles "AM1", "HEATER", "CDS FAN", "STOP", "HEATER"

(ALT) 22R-E (A/T), (Alternador de 70A): Relé del motor de arranque (lado de contactos), relé de luces traseras, generador (alternador), fusibles "AM1", "HEATER", "CDS FAN", "STOP", "HEATER"

(ABS) ABS en las 4 ruedas: relé de ABS, actuador de ABS, ECU de ABS

(AM1) Relé del desempañador (lado de contactos), generador (alternador), relé del motor de arranque (lado de bobina), interruptor de arranque del embrague (M/T), interruptor de cancelación de arranque del embrague (M/T), fusibles "POWER", "REAR ANTI LOCK", "RADIO", "CIG", "GAUGE", "TURN", "WIPER", "ENGINE", "ECU-IG"

(AM2) Interruptor de encendido, fusibles "IGN", "EFI", encendedor (para 3VZ-E), bobina de encendido (para 3VZ-E), bobina de encendido y encendedor (para 22R-E), filtro de ruido (para encendido), inyector

(HEAD) Faro

(EFI) Relé principal EFI

(CDS FAN) Motor del ventilador del condensador de aire acondicionado, Resistencia (para el ventilador del condensador), Relé n.° 1 del ventilador del condensador de aire acondicionado, Relé n.° 2 del ventilador del condensador de aire acondicionado

(CDS FAN NO.1) Ventilador n.° 1 del condensador de aire acondicionado

(CDS FAN NO.2) Ventilador n.° 2 del condensador de aire acondicionado

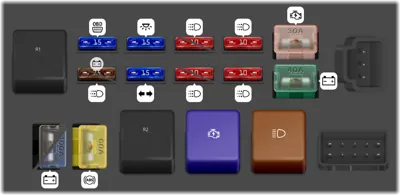

(EFI) Relé principal EFI, conector de enlace de datos 1, módulo de control del motor (ECU de transmisión controlada electrónicamente y motor (A/T), ECU del motor (M/T)), bomba de combustible, sensor de oxígeno calefaccionado (sensor de oxígeno) principal, sensor de oxígeno calefaccionado (sensor de oxígeno) secundario, medidor de flujo de aire (flujómetro), VSV (para PAIR), VSV (para EGR), VSV (para FPU)

(DRL) Interruptor de atenuación, interruptor de control de luces, relé de luces de circulación diurna (principal), relé de luces de circulación diurna N° 4, diodo N° 1 (para sistema de luces de circulación diurna), diodo N° 2 (para sistema de luces de circulación diurna)

(CHARGE) Alternador

(DOME) Luz interior, luz de mapa, radio y reproductor, motor de antena automática, relé de control de antena automática, ECU de ABS (ABS en las 4 ruedas), interruptor de detección de bloqueo de puerta trasera, reloj, ECU del control de crucero, diodo (para elevalunas eléctrico), relé de control de puertas, interruptor de cortesía de puerta delantera, diodo (para luz interior trasera), luz de cortesía de puerta, interruptor de cortesía de puerta trasera, ECU de corte automático de faros, interruptor de encendido e interruptor de advertencia de desbloqueo, relé de integración, altavoz izquierdo, altavoz derecho

(HAZ-HORN) Luz indicadora de señal de giro, interruptor de bocina, luz de señal de giro delantera, bocina, interruptor de luces de emergencia, relé de bocina, luz de señal de giro trasera

(HEAD (LH-LO)) Faro izquierdo (luz de cruce), resistencia de luces de circulación diurna, relé de luces de circulación diurna N° 4

(HEAD (LH)) Faro izquierdo, luz indicadora de luz de carretera, interruptor de atenuación

(HEAD (RH-LO)) Faro derecho (luz de cruce), resistencia de luces de circulación diurna, relé de luces de circulación diurna N° 4

(HEAD (RH)) Faro derecho, luz indicadora de luz de carretera, interruptor de atenuación

(HEAD (LH-HI)) Faro izquierdo (luz de carretera), resistencia de luces de circulación diurna, relé de luces de circulación diurna N° 4

(HEAD (RH-HI)) Faro derecho (luz de carretera), resistencia de luces de circulación diurna, relé de luces de circulación diurna N° 4

(AM2) Interruptor de encendido, fusibles "IGN", "EFI", encendedor (para 3VZ-E), bobina de encendido (para 3VZ-E), bobina de encendido y encendedor (para 22R-E), filtro de ruido (para encendido), inyector

(AM1) Relé del desempañador (lado de contacto), generador (alternador), relé del motor de arranque (lado de bobina), interruptor de arranque de embrague (M/T), interruptor de cancelación de arranque de embrague (M/T), fusibles "POWER", "REAR ANTI LOCK", "RADIO", "CIG", "GAUGE", "TURN", "WIPER", "ENGINE", "ECU-IG"

(ALT) [3VZ-E, 22R-E (M/T), (alternador de 60A)]: Relé del motor de arranque (lado de contacto), relé de luces traseras, generador (alternador), fusibles "AM1", "HEATER", "CDS FAN", "STOP", "HEATER"

(ALT) [22R-E (A/T), (alternador de 70A)]: Relé del motor de arranque (lado de contacto), relé de luces traseras, generador (alternador), fusibles "AM1", "HEATER", "CDS FAN", "STOP", "HEATER"

(ABS) [ABS en las 4 ruedas]: Relé de ABS, actuador de ABS, ECU de ABS

(EFI) Principal EFI

(DIM) Atenuador

(ST) Motor de arranque

(HEAD) Faro

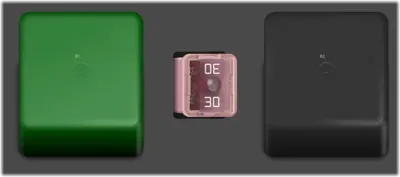

(CDS FAN) Motor del ventilador del condensador del aire acondicionado, Resistencia (para el ventilador del condensador), Relé n.º 1 del ventilador del condensador del aire acondicionado, Relé n.º 2 del ventilador del condensador del aire acondicionado

(CDS FAN NO.1) Ventilador n.º 1 del condensador del aire acondicionado

(CDS FAN NO.2) Ventilador n.º 2 del condensador del aire acondicionado
