Diagrama de fusibles de Subaru Tribeca 2009
El Tribeca 2009 1ra generación (conocida también como "WX", "B9") tiene 3 cajas de fusibles distintas:
Diagrama de Caja de fusibles del compartimiento de pasajeros
Diagrama de Caja de fusibles del compartimento del motor
Diagrama de Caja de relés

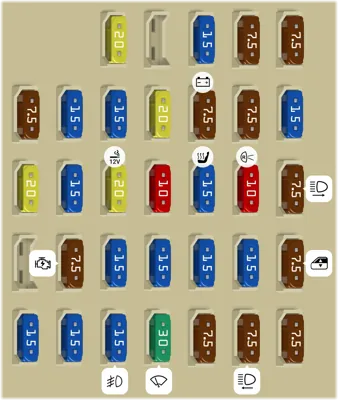

Caja de fusibles del compartimiento de pasajeros
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 20A | 1 | Conector de enganche de remolque | |
Fusible MINI 15A | 3 | Bloqueo de puertas | |
Fusible MINI 7.5A | 4 | Relé descongelador del limpiaparabrisas delantero Techo corredizo | |
Fusible MINI 7.5A | 5 | Tablero de instrumentos | |
Fusible MINI 7.5A | 6 | Espejos retrovisores con control remoto Relé del calefactor de asiento | |
Fusible MINI 15A | 7 | Tablero de instrumentos Unidad integrada | |
Fusible MINI 15A | 8 | Luz de freno | |
Fusible MINI 20A | 9 | Calefactor de espejo Descongelador del limpiaparabrisas delantero | |
Fusible MINI 7.5A | 10 | Suministro de energía (Batería) | |
Fusible MINI 7.5A | 11 | Unidad de señal de giro | |
Fusible MINI 15A | 12 | Unidad de transmisión automática Sistema de airbag SRS (Secundario) Unidad de control del motor Unidad integrada | |
Fusible MINI 20A | 13 | Toma de corriente de carga | |
Fusible MINI 15A | 14 | Luz de posición Luz trasera Luz de combinación trasera | |
Fusible MINI 20A | 15 | Toma de corriente de la consola | |
Fusible MINI 10A | 16 | Iluminación | |
Fusible MINI 15A | 17 | Calefactores de asiento | |
Fusible MINI 10A | 18 | Luz de reversa | |
Fusible MINI 7.5A | 19 | Relé del faro lado derecho | |
Fusible MINI 7.5A | 21 | Relé de arranque | |
Fusible MINI 15A | 22 | Aire acondicionado Bobina del relé desempañador de la ventana trasera | |
Fusible MINI 15A | 23 | Limpiaparabrisas trasero Lavador de ventana trasera | |
Fusible MINI 15A | 24 | Unidad de audio | |
Fusible MINI 15A | 25 | Sistema de airbag SRS (Principal) | |
Fusible MINI 7.5A | 26 | Relé de la ventana eléctrica | |
Fusible MINI 15A | 27 | Ventilador soplador trasero | |
Fusible MINI 15A | 28 | Ventilador soplador trasero | |
Fusible MINI 15A | 29 | Luz antiniebla | |
Fusible MINI 30A | 30 | Limpiaparabrisas delantero | |
Fusible MINI 7.5A | 31 | Unidad de aire acondicionado automático Unidad integrada | |
Fusible MINI 7.5A | 32 | Relé del faro lado izquierdo | |
Fusible MINI 7.5A | 33 | Unidad de control de dinámica del vehículo |
Caja de fusibles del compartimento del motor
| Tipo | Descripción | |
|---|---|---|
Fusible MINI 30A | F1 Unidad de control de dinámica del vehículo | |
Fusible MINI 20A | F2 Toma de consola | |
Fusible MINI 25A | F4 Ventilador principal | |
Fusible MINI 15A | F6 Faro (lado derecho) | |
Fusible MINI 15A | F7 Faro (lado izquierdo) | |
Fusible MINI 20A | F9 Luces de reversa | |
Fusible MINI 15A | F10 Bocina | |
Fusible MINI 25A | F11 Desempañador de la ventana trasera | |
Fusible MINI 15A | F12 Bomba de combustible | |
Fusible MINI 15A | F13 Unidad de control de la transmisión automática | |
Fusible MINI 7.5A | F14 Unidad de control del motor | |
Fusible MINI 15A | F15 Intermitente de giro y advertencia de peligro | |
Fusible MINI 20A | F16 Interruptor de estacionamiento | |
Fusible MINI 7.5A | F17 Alternador | |
Extractor de fusible | Fuse Puller Herramienta para la extracción de los fusibles. | |
Relé | R2 Relé del faro IZQ | |
Relé | R3 Relé del faro DER | |
Relé | R4 Relé del desempañador trasero | |
Relé | R5 Relé de luces traseras e iluminación | |
Relé | R6 Relé de la bocina |
Caja de relés
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 15A | F1 | Sistema de gestión del motor | |
Fusible MINI 15A | F2 | Limpiaparabrisas / lavaparabrisas | |
Relé | R1 | Luces antiniebla | |
Relé | R2 | Motor de arranque | |
Relé | R3 | Ventanas eléctricas | |
Relé | R4 | Conector de alimentación de accesorios | |
Relé | R5 | Luces antiniebla traseras | |
Relé | R6 | Calefacción del espejo | |
Relé | R7 | Calefacción del parabrisas | |
Relé | R8 | Calefacción del asiento |
