Diagrama de fusibles de Renault Duster 2015 United Kingdom
El Duster 2015 generación G1 1er restyling (conocida también como "H79", "HS") tiene 4 cajas de fusibles distintas:
Diagrama de Fusibles en el habitáculo, vehículos con volante a la izquierda
Diagrama de Fusibles en el habitáculo, vehículos con volante a la derecha
Diagrama de Compartimento del motor (Tipo 1)
Diagrama de Caja de fusibles del compartimento del motor (Tipo 2)
Fusibles en el habitáculo, vehículos con volante a la izquierda
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 30A | 1 | Elevalunas eléctrico delantero | |
Fusible MINI 10A | 2 | Luz de carretera izquierda | |
Fusible MINI 10A | 3 | Luz de carretera derecha | |
Fusible MINI 10A | 4 | Luz de cruce izquierda | |
Fusible MINI 10A | 5 | Luz de cruce derecha | |
Fusible MINI 5A | 6 | Luces traseras | |
Fusible MINI 5A | 7 | Luces de posición delanteras | |
Fusible MINI 30A | 8 | Elevalunas eléctricos traseros | |
Fusible MINI 7.5A | 9 | Luces antiniebla traseras | |
Fusible MINI 15A | 10 | Bocina | |
Fusible MINI 20A | 11 | Bloqueo automático de puertas | |
Fusible MINI 5A | 12 | ABS-ESC, interruptor de freno, interruptor de embrague | |
Fusible MINI 10A | 13 | Luces interiores, luz del maletero, luz de la guantera | |
Fusible MINI 15A | 15 | Limpiaparabrisas | |
Fusible MINI 15A | 16 | Control de crucero/Limitador de velocidad, aviso de cinturón de seguridad desabrochado, control de distancia de aparcamiento, multimedia, aire acondicionado, asientos calefaccionados, palanca de cambios automática, UCH | |
Fusible MINI 7.5A | 17 | Luces de circulación diurna | |
Fusible MINI 7.5A | 18 | Luces de freno | |
Fusible MINI 5A | 19 | Inyección, tablero de instrumentos o salpicadero, habitáculo, palanca de cambios secuencial | |
Fusible MINI 5A | 20 | Airbag | |
Fusible MINI 7.5A | 21 | Transmisión de tracción en las 4 ruedas (4WD), GLP, caja de cambios automática, caja de cambios secuencial, marcha atrás | |
Fusible MINI 5A | 22 | Dirección asistida | |
Fusible MINI 5A | 23 | Luneta trasera calefaccionada, asientos calefaccionados, alarma de cinturón de seguridad, control de distancia de aparcamiento, calefacción adicional del habitáculo, control de crucero/limitador de velocidad, parabrisas calefaccionado | |
Fusible MINI 15A | 24 | UCE del habitáculo | |
Fusible MINI 5A | 25 | UCE del habitáculo | |
Fusible MINI 15A | 26 | Luces indicadoras de dirección | |
Fusible MINI 20A | 27 | Control de la columna de dirección | |
Fusible MINI 25A | 29 | Control de la columna de dirección | |
Fusible MINI 5A | 31 | Tablero de instrumentos | |
Fusible MINI 7.5A | 32 | Radio, panel de control del aire acondicionado del habitáculo, ventilación del habitáculo, toma de accesorios trasera | |
Fusible MINI 20A | 33 | Encendedor de cigarrillos | |
Fusible MINI 15A | 34 | Toma de diagnóstico y radio | |
Fusible MINI 5A | 35 | Desescarchado de espejo retrovisor | |
Fusible MINI 5A | 36 | Retrovisores exteriores eléctricos | |
Fusible ATO 30A | 37 | UCE del habitáculo, motor de arranque | |
Fusible ATO 30A | 38 | Limpiaparabrisas delantero | |
Fusible ATO 40A | 39 | Ventilación del habitáculo | |
Fusible MINI | 40 | No identificado | |
Fusible MINI | 41 | Elevalunas del lado del conductor | |
Fusible MINI | 42 | Transmisión de tracción en las 4 ruedas (4WD) | |
Fusible MINI | 43 | GLP | |
Fusible MINI | 44 | Toma de accesorios trasera | |
Fusible MINI | 45 | UCE del habitáculo, motor de arranque | |
Fusible MINI | 46 | No identificado | |
Fusible MINI | 47 | No identificado | |
Fusible MINI | 48 | No identificado | |
Fusible MINI | 49 | No identificado | |
Relé | R1 | Relé | |
Relé | R2 | Relé |
Fusibles en el habitáculo, vehículos con volante a la derecha
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 30A | 1 | Elevalunas eléctrico delantero | |
Fusible MINI 10A | 2 | Faro de luz de carretera izquierdo | |
Fusible MINI 10A | 3 | Faro de luz de carretera derecho | |
Fusible MINI 10A | 4 | Faro de luz de cruce izquierdo | |
Fusible MINI 10A | 5 | Faro de luz de cruce derecho | |
Fusible MINI 5A | 6 | Luces traseras | |
Fusible MINI 5A | 7 | Luces de posición delanteras | |
Fusible MINI 30A | 8 | Elevalunas eléctricos traseros | |
Fusible MINI 7.5A | 9 | Luces antiniebla traseras | |
Fusible MINI 15A | 10 | Bocina | |
Fusible MINI 20A | 11 | Bloqueo automático de puertas | |
Fusible MINI 5A | 12 | ABS-ESC, interruptor de freno | |
Fusible MINI 10A | 13 | Luces interiores, luz de maletero, luz de guantera | |
Fusible MINI 15A | 15 | Limpiaparabrisas | |
Fusible MINI 15A | 16 | Multimedia | |
Fusible MINI 7.5A | 17 | Luces de marcha diurna | |
Fusible MINI 7.5A | 18 | Luces de freno | |
Fusible MINI 5A | 19 | Inyección, tablero de instrumentos o salpicadero, habitáculo, palanca de cambios secuencial | |
Fusible MINI 5A | 20 | Airbag | |
Fusible MINI 7.5A | 21 | Transmisión de tracción a las 4 ruedas (4WD), marcha atrás | |
Fusible MINI 5A | 22 | Dirección asistida | |
Fusible MINI 5A | 23 | Control de crucero/Limitador de velocidad, luneta trasera, aviso de cinturón desabrochado, control de distancia de aparcamiento, calefacción adicional del habitáculo | |
Fusible MINI 15A | 24 | UCE del habitáculo | |
Fusible MINI 15A | 26 | Luces indicadoras de dirección | |
Fusible MINI 20A | 27 | Mando de la columna de dirección | |
Fusible MINI 25A | 29 | Mando de la columna de dirección | |
Fusible MINI 5A | 31 | Tablero de instrumentos | |
Fusible MINI 7.5A | 32 | Radio, panel de control del aire acondicionado del habitáculo, ventilación del habitáculo, toma de accesorios trasera | |
Fusible MINI 20A | 33 | Encendedor de cigarrillos | |
Fusible MINI 15A | 34 | Toma de diagnóstico y radio | |
Fusible MINI 5A | 35 | Desescarchado de espejo retrovisor | |
Fusible MINI 5A | 36 | Retrovisores exteriores eléctricos | |
Fusible ATO 30A | 37 | UCE del habitáculo, motor de arranque | |
Fusible ATO 30A | 38 | Limpiaparabrisas delantero | |
Fusible ATO 40A | 39 | Ventilación del habitáculo | |
Fusible MINI | 40 | No identificado | |
Fusible MINI | 41 | Elevalunas del lado del conductor | |
Fusible MINI | 42 | Transmisión de tracción a las 4 ruedas (4WD) | |
Fusible MINI | 43 | Aire acondicionado trasero | |
Fusible MINI | 44 | Toma de accesorios trasera | |
Fusible MINI | 45 | UCE del habitáculo, motor de arranque | |
Fusible MINI | 46 | No identificado | |
Fusible MINI | 47 | No identificado | |
Fusible MINI | 48 | No identificado | |
Fusible MINI | 49 | No identificado |
Compartimento del motor (Tipo 1)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible ATO 15A | F1 | No utilizado | |
Fusible ATO 25A | F3 | Cadenas: bomba de combustible y bobinas de encendido; relé principal K5 del sistema de gestión del motor | |
Fusible ATO 15A | F4 | Circuito del embrague electromagnético del compresor de aire acondicionado | |
Fusible MAXI 40A | F5 | Circuitos de potencia: relé de baja velocidad del ventilador de refrigeración | |
Fusible MAXI 60A | F6 | Cadenas protegidas por los fusibles F9, F10, F28, F29, F30, F31, F32, F36 del bloque de montaje 1 en el compartimento de pasajeros | |
Fusible MAXI 60A | F7 | Cadenas protegidas por los fusibles F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 del bloque de montaje en el compartimento de pasajeros | |
Fusible MAXI 60A | F8 | Cadenas protegidas por los fusibles F1, F2, F3, F4, F5, F11, F12 del bloque de montaje en el compartimento de pasajeros | |
Fusible MAXI 25A | F9 | Circuitos activos en la posición S y A de la llave de encendido | |
Fusible MAXI 80A | F10 | Circuitos de potencia del relé para encender el calefactor eléctrico del compartimento de pasajeros | |
Fusible MAXI 50A | F11 | Cadenas de la unidad de control del ABS | |
Fusible MAXI 25A | F12 | Cadenas de la unidad de control del ABS | |
Relé | K1 | Ventilador de refrigeración de alta velocidad | |
Relé | K2 | Aire acondicionado | |
Relé | K3 | Baja velocidad del ventilador del sistema de refrigeración | |
Relé | K4 | Bomba de combustible y bobinas de encendido | |
Relé | K5 | Relé principal del sistema de control del motor | |
Relé | K7 | Faros antiniebla (si no está, entonces el PTF no está instalado) | |
Relé | K8 | Ventilador del calefactor |

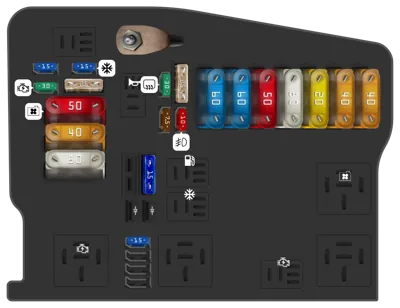

Caja de fusibles del compartimento del motor (Tipo 2)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | 1 | Luces antiniebla | |
Fusible MINI 7.5A | 2 | Unidad de control eléctrico | |
Fusible MINI 30A | 3 | Luneta trasera calefaccionada, calefactores de espejos exteriores | |
Fusible ATO 25A | 4 | Unidad de control de estabilidad | |
Fusible MAXI 60A | 5 | Cadenas de fusibles P11, P24-P27, P34, P39, P41 | |
Fusible MAXI 60A | 6 | Interruptor de encendido (bloqueo), circuitos de fusibles P28, P31, P38, P43, P46, P47 | |
Fusible MAXI 50A | 7 | Unidad de control de estabilidad | |
Fusible MAXI 80A | 8 | Toma de corriente del compartimento de equipaje | |
Fusible MAXI 20A | 9 | Reserva | |
Fusible MAXI 40A | 10 | Parabrisas calefaccionado 1 | |
Fusible MAXI 40A | 11 | Parabrisas calefaccionado 2 | |
Fusible MINI 30A | 12 | Motor de arranque | |
Fusible MINI 15A | 13 | Reserva | |
Fusible ATO 25A | 14 | Sistema de gestión electrónica del motor | |
Fusible MINI 15A | 15 | Relé del embrague del compresor de aire acondicionado, embrague del compresor de aire acondicionado | |
Fusible MAXI 50A | 16 | Electroventilador de refrigeración | |
Fusible MAXI 40A | 17 | Unidad de control de la caja de cambios automática | |
Fusible MAXI 80A | 18 | Bomba de dirección asistida eléctrica | |
Fusible ATO 15A | 21 | Sensores de concentración de oxígeno, válvula de purga del canister, sensor de posición del árbol de levas, válvula de cambio de fase | |
Relé | R1 | Relé de la bocina | |
Relé | R2 | Relé de la bocina de alarma | |
Relé | R3 | Relé del motor de arranque 1 | |
Relé | R4 | Relé principal del sistema de gestión del motor | |
Relé | R5 | Relé del embrague del compresor de aire acondicionado | |
Relé | R6 | Relé de la bomba de combustible | |
Relé | R7 | Relé del parabrisas calefaccionado 2 / Relé del electroventilador de refrigeración | |
Relé | R8 | Relé del parabrisas calefaccionado 1 | |
Relé | R9 | Relé del motor de arranque 2 |
