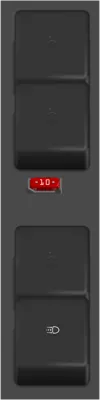

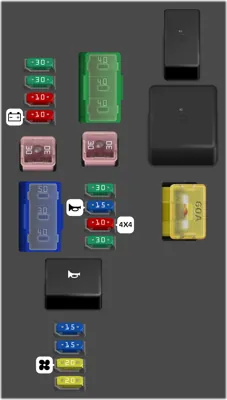

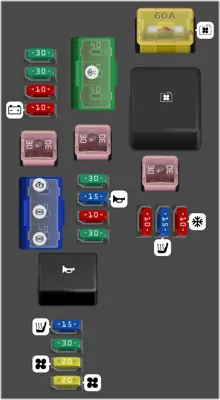

Diagrama de fusibles de Nissan Pathfinder 2018

Motor del soplador

Toma de corriente (ACC-1)

Toma de corriente (ACC-3)

Toma de corriente (ACC-2)

Espejo calefaccionado

Desempañador trasero

Desempañador trasero

Partes electrónicas (BAT-2)

Iluminación

Motor del soplador

Asientos calefaccionados

Partes electrónicas (IGN-1)

Partes electrónicas (IGN-2)

Medidor (IGN)

Bolsa de aire

Sistema de gestión del motor

Luces interiores

Limpiaparabrisas trasero

Cerradura de puerta delantera

Cerradura de puerta trasera

Ventana eléctrica (trasera derecha)

Ventana eléctrica (conductor)

Ventana eléctrica (pasajero)

Ventana eléctrica (trasera izquierda)

Toma de corriente (CARGO B+)

Luz de freno

Interruptor de almacenamiento extendido

Amplificador de audio

Amplificador de audio

Medidor (BAT)

Partes electrónicas (BAT-1)

Audio

BCM

Encendido №2

Motor del ventilador

Desempañador de la ventana trasera

Accesorio №1

Faros delanteros derechos (Luz alta)

Faros delanteros izquierdos (Luz alta)

Faros delanteros derechos (Luz baja)

Faros delanteros izquierdos (Luz baja)

Módulo de Control del Motor (ECM), Válvula Solenoide de Control VIAS, Válvula de Control de Ventilación del Canister EVAP, Relé del Motor de Control del Acelerador

Módulo de Control del Motor (ECM), Válvula Solenoide de Control de Volumen de Purga del Canister EVAP, Válvula Solenoide de Control de Tiempo de Válvula de Admisión, Válvula Solenoide de Control de Bloqueo Intermedio de Tiempo de Válvula de Admisión, Válvula Solenoide de Control de Tiempo de Válvula de Escape, Sensor de Flujo de Masa de Aire

Sensores de Oxígeno Calefaccionados, Sensores de Relación Aire-Combustible

Relé del Limpiaparabrisas Delantero

Relé de la Luz Antiniebla Delantera

Relé de Luz Diurna

Bobinas de Encendido, Condensador, Módulo de Control del Motor (ECM)

Inyectores de Combustible, Módulo de Control del Motor (ECM)

Interruptor de Rango de Transmisión, Módulo de Control de Transmisión (TCM), Sensor de Velocidad Primario, Sensor de Velocidad de Entrada, Sensor de Velocidad de Salida

Sistema de Lavado Delantero y Trasero, Interruptor de Combinación

Luces Traseras, Luces de Matrícula, Relé de Remolque No.1, Interruptor de Ajuste de Faros, Luz de la Guantera, Iluminación

Luces de Estacionamiento, Luces de Posición Lateral

Relé de aire acondicionado

Relé del Motor de Control del Acelerador

Módulo de Control del Motor (ECM)

Relé de la Bomba de Combustible

Relé del Ventilador de Enfriamiento, Motores de Ajuste de Faros, Interruptor de Ajuste de Faros, Sensor de Rango de Transmisión

Unidad de Control de Tracción Total (AWD), Módulo de Control de Dirección Asistida, Relé de Válvula Solenoide ABS, Relé del Motor ABS, Sensor de Ángulo de Dirección, Sensor de Tasa de Guiñada/Lateral/Desaceleración

ALT

WOOFER

CALEFACTOR PTC 1

CALEFACTOR PTC 2

REMOLQUE (BAT)

4WD

CLAXON

ASIENTO ABATIBLE

ASIENTO IZQUIERDO CALEFACCIONADO

INVERSOR

SOPLADOR TRASERO

TERCER SOPLADOR

VENTILADOR PWM

F/L VDC MTR

F/L VDC SOL

F/L SW ENCENDIDO

F/L PSB IZQUIERDO

F/L PSB DERECHO

F/L PUERTA TRASERA ELÉCTRICA

F/L BCM

F/L LAVADOR DE FAROS

CLAXON

VENTILADOR PWM

VENTILADOR ENFRIADOR DE ACEITE

Alternador, Relé de bocina antirrobo

Sistema de audio BOSE

Relé PTC №1 (Calefactor PTC)

Relé PTC №2 (Calefactor PTC)

Relé de remolque №2 (Receptáculo de remolque)

Unidad de control de tracción total (AWD)

Relé de bocina, Sistema de llave inteligente

Unidad de control de retorno eléctrico del respaldo del asiento

Relé de accesorios №2 (Módulo de control AV, Sintonizador de radio satelital, Aire acondicionado y conjunto de interruptores AV, Unidad de control Bluetooth, Asiento eléctrico, Unidad de control de monitor de vista envolvente, Distribuidor de video, Tomas de entrada auxiliar traseras, Unidad de control telemático (TCU), Interruptor telemático, Interruptor de control remoto de espejo eléctrico, Medidor de combinación)

Asiento con control de clima, Asiento calefaccionado (lado del pasajero)

Relé de remolque №1 (Receptáculo de remolque)

Asiento con control de clima, Asiento calefaccionado (lado del conductor)

Sistema de inversor

Relé del motor del soplador trasero

Relé del motor del soplador trasero

Freno eléctrico (remolque)

Relé del ventilador de enfriamiento

ABS (Relé del motor)

ABS (Relé de válvula solenoide)

Relé de encendido №2 (Fusibles: 28, 29, 30, 31, 32), Relé de arranque, Relé de control de arranque

Sistema de cinturón de seguridad pre-colisión (lado del conductor)

Sistema de cinturón de seguridad pre-colisión (lado del pasajero)

Sistema de puerta trasera automática

Módulo de control de carrocería (BCM), Sistema de luces automáticas, Sistema de puerta trasera automática, Luz de reversa, Sistema de bloqueo de cambio CVT, Sistema de luces diurnas, Luz antiniebla delantera, Sistema de limpiaparabrisas y lavaparabrisas delantero, Faro, Sistema de ajuste de faros, Volante calefaccionado, Iluminación, Sistema de llave inteligente/Función de arranque del motor, Sistema de llave inteligente, Luces interiores, IVIS, Sistema de techo corredizo, Luces de estacionamiento, Luces de matrícula, Luces traseras, Sistema de bloqueo de puertas eléctricas, Asientos eléctricos, Sistema de ventanas eléctricas, Desempañador de luneta trasera, Sistema de limpiaparabrisas y lavaparabrisas trasero, Sistema de monitoreo de presión de neumáticos, Remolque, Luces de señal de giro y advertencia de peligro, Sistema de seguridad del vehículo, Sistema de aviso acústico, Posicionador automático de conducción, Columna de dirección inclinable y telescópica

Relé de bocina

Relé del ventilador de enfriamiento

PTC №2

Control de Crucero Inteligente (ICC) Retención de Freno

Accesorio №2

PTC №1

Relé de Reversa de Remolque

Relé de Giro de Remolque (Izquierdo), Relé de Giro de Remolque (Derecho)

Relé de Volante Calefaccionado

Relé de Luz Diurna

Sistema de Asistencia al Conductor
