Diagrama de fusibles de Nissan Pathfinder 2008
El Pathfinder 2008 3ra generación (conocida también como "R51") tiene 4 cajas de fusibles distintas:
Diagrama de Caja de fusibles del compartimento de pasajeros (tipo 1)
Diagrama de Panel de fusibles del motor
Diagrama de Caja de fusibles en el compartimento del motor No.1
Diagrama de Caja de fusibles en el compartimiento del motor No.2
Caja de fusibles del compartimento de pasajeros (tipo 1)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | 1 | (IGN) ECU | |
Fusible MINI 10A | 2 | (ST) STARTER SIGNAL | |
Fusible MINI 10A | 3 | (IGN) RR DIFF LOCK | |
Fusible MINI 10A | 4 | (ACC) AUDIO | |
Fusible MINI 15A | 5 | (ACC)
POWER SOCKET | |
Fusible MINI 10A | 6 | (ACC) MIRROR | |
Fusible MINI 15A | 7 | (ACC) CIGAR LIGHTER | |
Fusible MINI 10A | 8 | (IGN) AIR CON | |
Fusible MINI 10A | 12 | (IGN) ELECTRONIC PARTS | |
Fusible MINI 10A | 13 | (IGN) AIR BAG | |
Fusible MINI 10A | 14 | (IGN) METER | |
Fusible MINI 10A | 15 | (IGN) WASHER | |
Fusible MINI 10A | 16 | (IGN) HEATER SEAT | |
Fusible MINI 15A | 17 | DOOR LOCKBACKUP | |
Fusible MINI 10A | 18 | (BAT) ELECTRONIC BACKUP | |
Fusible MINI 10A | 19 | (BAT) ELECTRONIC PARTS | |
Fusible MINI 10A | 20 | (BAT) STOP LAMP | |
Fusible MINI 10A | 21 | (BAT) ROOM LAMP | |
Fusible MINI 10A | 22 | (BAT) KEY SW | |
Fusible MINI 20A | U1 | (SPARE) Fusible de respuesto | |
Fusible MINI 15A | U2 | (SPARE) Fusible de respuesto | |
Fusible MINI 10A | U3 | (SPARE) Fusible de respuesto |
Panel de fusibles del motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 20A | 1 | (FR FOG LAMP ) Luces antiniebla delanteras | |
Fusible MINI 15A | 2 | (INJECTOR) Inyectores de combustible | |
Fusible MINI 10A | 3 | (02 SENSOR) Sensor de oxígeno | |
Fusible MINI 20A | 4 | EGI | |
Fusible MINI 20A | 5 | (ETC) Control electrónico del acelerador | |
Fusible MINI 10A | 6 | (REVERSE LAMP) Luces de reversa | |
Fusible MINI 10A | 7 | (ABS ECU) Sistema de frenos antibloqueo | |
Fusible MINI 10A | 8 | (A/T ECU) Control de la caja automática | |
Fusible MINI 15A | 9 | (FUEL PUMP) Bomba de combustible | |
Fusible MINI 15A | 10 | (RR DEF) Desempañador trasero | |
Fusible MINI 15A | 11 | (RR DEF) Desempañador trasero | |
Fusible MINI 10A | 12 | (DTRL) Luces de circulación diurna | |
Fusible MINI 15A | 14 | (HEATER MIRROR) Calefactor de espejo | |
Fusible MINI 10A | 15 | (A/C COMP) Compresor de aire acondicionado | |
Fusible MINI 15A | 16 | (H/LAMP LO RH) Faro derecho de luz baja | |
Fusible MINI 15A | 17 | (H/LAMP LO LH) Faro izquierdo de luz baja | |
Fusible MINI 30A | 18 | (FR WIPER) Limpiaparabrisas delanteros | |
Fusible MINI 10A | 19 | (H/LAMP WASHER) Lavafaros | |
Fusible MINI 10A | 20 | (TAIL LAMP) Luces traseras | |
Fusible MINI 10A | 21 | (ILLUMINATION) Iluminación | |
Fusible MINI 10A | 22 | (H/LAMP HI LH) Faro izquierdo de luz alta | |
Fusible MINI 10A | 23 | (H/LAMP HI RH) Faro derecho de luz alta | |
Fusible FMX/JCase 40A | 26 | (IGN SW) Interruptor de encendido | |
Fusible MPF | 27 | (RAD FAN MTR) Ventilador del radiador | |
Fusible MPF | 29 | (BCM, POWER WINDOW) Módulo de control del cuerpo; Ventanas eléctricas | |
Fusible MINI 15A | 30 | (FRONT BLOWER MTR) Motor soplador de AC | |
Fusible MINI 20A | 31 | (POWER SOCKET) Encendedor de cigarrillos / enchufes de corriente | |
Fusible MINI 10A | 32 | (A/T CONTROL UNIT) Control de la caja automática | |
Fusible MINI 15A | 33 | (FRONT BLOWER MTR) Motor soplador de AC | |
Fusible MINI 30A | 34 | (PTC HEATER) Calefactor adicional AC | |
Fusible MINI 15A | 35 | (HORN) Bocina | |
Fusible MINI 20A | 36 | (RADIO, AMP) Sistema de audio | |
Fusible MINI 30A | 37 | (PTC HEATER) Calefactor adicional AC | |
Fusible MPF | 38 | (ABS SOL, GLOW) Solenoide del sistema de frenos antibloqueo; Calefactor de bujías incandescentes | |
Fusible MPF | 40 | (ABS MTR) Sistema de frenos antibloqueo | |
Fusible FMX/JCase 40A | 41 | (ABS SOL) Solenoide del sistema de frenos antibloqueo | |
Relé | 42 | (HORN RELAY) Bocina |
Caja de fusibles en el compartimento del motor No.1
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 15A | 1 | Relé del desempañador de la ventana trasera | |
Fusible MINI 10A | 2 | Relé de luz diurna 1 | |
Fusible MINI 10A | 4 | Remolque de tráiler | |
Fusible MINI 15A | 5 | Relé del espejo calefaccionado | |
Fusible MINI 30A | 6 | Relé del limpiaparabrisas delantero | |
Fusible MINI 10A | 7 | Lámparas traseras combinadas, lámparas de la placa de matrícula, iluminación del interruptor | |
Fusible MINI 10A | 8 | Relé del aire acondicionado | |
Fusible MINI 10A | 9 | Lámparas delanteras combinadas | |
Fusible MINI 20A | 10 | Luces antiniebla delanteras | |
Fusible MINI 15A | 11 | Faros LH (baja), relé de luz diurna 2, sistema de luces automáticas, sistema de seguridad del vehículo | |
Fusible MINI 15A | 12 | Faros RH (baja), sistema de luces automáticas, sistema de seguridad del vehículo | |
Fusible MINI 10A | 13 | Faros LH (alta), sistema de luces automáticas, sistema de seguridad del vehículo | |
Fusible MINI 10A | 14 | Faros RH (alta), sistema de luces automáticas, sistema de seguridad del vehículo | |
Fusible MINI 15A | 15 | Inyectores | |
Fusible MINI 10A | 16 | Relé de lámpara de reversa (transmisión automática), remolque de tráiler | |
Fusible MINI 15A | 17 | Sensor de flujo de aire, sensor de oxígeno calefaccionado | |
Fusible MINI 15A | 18 | Relé de la bomba de combustible | |
Fusible MINI 10A | 19 | Conjunto de transmisión automática, interruptor de bloqueo del embrague, interruptor de cancelación de bloqueo, relé de cancelación de bloqueo del embrague 2 | |
Fusible MINI 10A | 20 | ABS | |
Fusible MINI 10A | 21 | Relé de lámpara de reversa (transmisión automática), interruptor de lámpara de reversa (transmisión manual), sistema de sonar, audio | |
Fusible MINI 30A | 22 | Repuesto | |
Fusible MINI 20A | 23 | Relé del motor de control del acelerador | |
Fusible MINI 20A | 24 | Módulo de control del motor (ECM) relé ECM, NVIS |

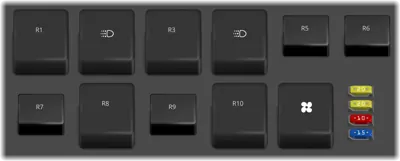

Caja de fusibles en el compartimiento del motor No.2
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 20A | 1 | TF CONT 1 | |
Fusible MINI 20A | 2 | TF CONT 2 | |
Fusible MINI 10A | 3 | TF CONT 3 | |
Fusible MINI 15A | 4 | TRAIL TURN | |
Relé | R1 | CLUTCH I/L CANCEL2, REV LAMP | |
Relé | R2 | (DTRL 1) Luces de circulación diurna | |
Relé | R3 | (STOP LAMP) Luces de freno | |
Relé | R4 | (DTRL 2) Luces de circulación diurna | |
Relé | R5 | TRANSFER POWER 2 | |
Relé | R6 | TRAIL TURN RN | |
Relé | R7 | TRAIL TURN LH | |
Relé | R8 | TRANSFER ACTR 1 | |
Relé | R9 | TRANSFER POWER 1 | |
Relé | R10 | TRANSFER ACTR 2 | |
Relé | R11 | (FRONT BLOWER ) Motor soplador de AC |
