Diagrama de fusibles de Nissan Maxima 2023
El Maxima 2023 8va generación (conocida también como "A36") tiene 3 cajas de fusibles distintas:
Diagrama de Caja de fusibles interior
Diagrama de Caja de fusibles en el motor
Diagrama de
Caja de fusibles interior
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 5A | 1 | BCM SW | |
Fusible MINI 20A | 2 | (AUDIO) Sistema de audio | |
Fusible MINI 5A | 3 | ELEC PARTS (BAT-CUT) | |
Fusible MINI 10A | 4 | (METER (BAT)) Cuadro de instrumentos | |
Fusible MINI 15A | 5 | (AUDIO AMP) Sistema de audio | |
Fusible MINI 15A | 6 | (AUDIO AMP) Sistema de audio | |
Fusible MINI | 7 | EXTENDED STORAGE SW | |
Fusible MINI 10A | 8 | (STOP LAMP) Luces de freno | |
Fusible MINI 10A | 9 | ELEC PARTS(BAT) | |
Fusible MINI 10A | 12 | (HEATED STRG) Sistema de volante calefactado | |
Fusible MINI 5A | 13 | DEALER OPT (BAT) | |
Fusible MINI 15A | 14 | (DOOR LOCK RR) Sistema de cierre de puertas eléctrico | |
Fusible MINI 15A | 15 | (DOOR LOCK FR) Sistema de cierre de puertas eléctrico | |
Fusible MINI 10A | 17 | (ROOM LAMP) Luz de domo y luz interior | |
Fusible MINI 10A | 19 | (AIR BAG) Airbag | |
Fusible MINI 5A | 20 | (METER (IGN)) Cuadro de instrumentos | |
Fusible MINI 10A | 21 | (ELEC PARTS (IGN)) Protege varios circuitos | |
Fusible MINI 5A | 23 | DEALER OPT (IGN) | |
Fusible MINI 15A | 24 | (BLOWER MOTOR) Motor soplador de AC | |
Fusible MINI 5A | 25 | (ILL) Iluminación | |
Fusible MINI 20A | 26 | (POWER SOCKET) Encendedor de cigarrillos / enchufes de corriente | |
Fusible MINI 15A | 27 | (RR DEF) Desempañador trasero | |
Fusible MINI 15A | 28 | (RR DEF) Desempañador trasero | |
Fusible MINI 10A | 29 | (HEATED MIRROR) Calefactor de espejo | |
Fusible MINI 10A | 30 | (ELEC PARTS (ACC)) Protege varios circuitos | |
Fusible MINI 5A | 32 | DEALER OPT (ACC) | |
Fusible MINI 15A | 34 | (BLOWER MOTOR) Motor soplador de AC | |
Fusible MINI 20A | 35 | (SPARE) Fusible de respuesto | |
Fusible MINI 15A | 36 | (SPARE) Fusible de respuesto | |
Fusible MINI 10A | 37 | (SPARE) Fusible de respuesto | |
Fusible MINI 5A | 38 | (SPARE) Fusible de respuesto |

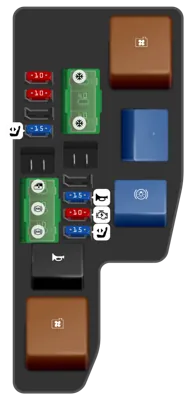

Caja de fusibles en el motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | 34 | H/LAMP HI RH | |
Fusible MINI 10A | 35 | H/LAMP HI LH | |
Fusible MINI 15A | 36 | H/LAMP LO RH | |
Fusible MINI 15A | 37 | H/LAMP LO LH | |
Fusible MINI 10A | 38 | ECM VB | |
Fusible MINI 10A | 39 | ENG SOL | |
Fusible MINI 15A | 40 | 02 SENS | |
Fusible MINI 30A | 41 | FR WIPER | |
Fusible MINI 15A | 42 | FR FOG LAMP | |
Fusible MINI 10A | 43 | DTRL | |
Fusible MINI 15A | 44 | IGN COIL | |
Fusible MINI 10A | 45 | INJECTOR | |
Fusible MINI 10A | 46 | A/T CONT | |
Fusible MINI 10A | 50 | WASHER MTR | |
Fusible MINI 10A | 51 | TAIL LH / ILLUMI | |
Fusible MINI 10A | 52 | TAIL RH / CLEARANCE | |
Fusible MINI 10A | 53 | AIR CONT | |
Fusible MINI 15A | 55 | THROTTLE MTR | |
Fusible MINI 10A | 56 | ECM BAT | |
Fusible MINI 15A | 47 | FUEL PUMP | |
Fusible MINI 10A | 48 | STARTER IG | |
Fusible MINI 10A | 49 | ABS CONT |
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 15A | 57 | Sistema de asientos | |
Fusible MINI 10A | 59 | Sistemas de advertencia, cerraduras de puertas y antirrobo | |
Fusible MINI 10A | 60 | Sistema de transmisiones | |
Fusible MINI 15A | 61 | Sistema de asientos | |
Fusible MINI 10A | 62 | Sistema de arranque/carga | |
Fusible MINI 15A | 63 | Sistema de bocinas | |
Fusible MPF2 | G | Sistema de frenos antibloqueo | |
Fusible MPF2 | H | Sistema de frenos antibloqueo | |
Fusible MPF2 | I | Elevalunas eléctricos, cerraduras de puertas, limpiaparabrisas/lavaparabrisas, faros, enclavamiento de cambio, antirrobo, desempañador, luces interiores, capotas eléctricas, memoria, maletero, portón trasero, puertas de combustible, luces exteriores, asientos y sistemas informáticos de la carrocería | |
Fusible MPF2 | L | Sistemas de aire acondicionado y ventiladores de refrigeración | |
Fusible MPF2 | M | Al bloque de fusibles (J/B) (Diagrama 3 de 3) | |
Relé | R1 | Relé 3 del ventilador de refrigeración | |
Relé | R2 | Relé de luces de freno | |
Relé | R3 | Relé de bocina | |
Fusible MPF2 | N | Sistemas de aire acondicionado y ventiladores de refrigeración | |
Relé | R4 | Relé 2 del ventilador de refrigeración | |
Relé | R5 | Relé de retención de freno ICC |
