Diagrama de fusibles de Mini Cooper 2010
El Cooper 2010 generación Mk II (New Mini) (conocida también como "R56") tiene 2 cajas de fusibles distintas:
Diagrama de Caja de fusibles del compartimento de pasajeros
Diagrama de Caja de Fusibles del Compartimento del Motor

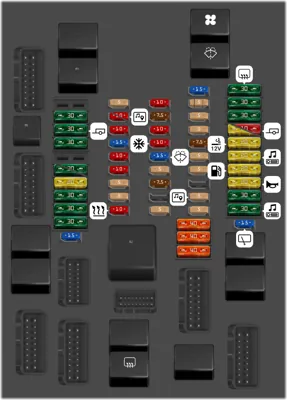

Caja de fusibles del compartimento de pasajeros
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible ATO 30A | 2 | Relé del lavador de faros, Relé de la bomba del lavador de faros | |
Fusible ATO 30A | 3 | Módulo del remolque | |
Fusible ATO 30A | 4 | Módulo del reposapiés | |
Fusible ATO 30A | 6 | Techo solar | |
Fusible ATO 30A | 6 | R57: Módulo de la capota convertible | |
Fusible ATO 20A | 7 | Enchufe del remolque | |
Fusible ATO 30A | 8 | Módulo del reposapiés | |
Fusible ATO 30A | 9 | Motor de la ventana eléctrica trasera del lado del conductor, Motor de la ventana eléctrica trasera del lado del pasajero | |
Fusible ATO 30A | 10 | (R57): Motor de la ventana eléctrica trasera derecha | |
Fusible MINI 15A | 11 | Sistema de bloqueo de la puerta del conductor, Sistema de bloqueo de la puerta del pasajero, Tapa del tanque de combustible, Bloqueo central (EE.UU.) | |
Fusible MINI 5A | 12 | Teléfono (Base, ULF-SBX-H o ULF SBX) o Conector de paquetes de adaptación de teléfono | |
Fusible MINI 10A | 13 | Módulo de video, Sintonizador digital EE.UU., Receptor satelital, Sintonizador digital | |
Fusible MINI 10A | 13 | [Japón]: Navegación | |
Fusible MINI 10A | 14 | Cambiador de CD | |
Fusible MINI 15A | 15 | Control de transmisión | |
Fusible MINI 10A | 16 | Luces de espejo de maquillaje, Unidad de operación del techo, Luz del compartimento de equipaje | |
Fusible MINI 10A | 17 | Centro de interruptores de la columna de dirección | |
Fusible MINI 5A | 18 | Control de estabilidad dinámico (DSC) | |
Fusible MINI 5A | 19 | Sensor de lluvia/faros, Control de presión de neumáticos (RDC), Unidad de cambio hidráulico (Transmisión automática), Interruptor de posición de la palanca selectora (Transmisión automática), Convertidor DC/DC (Transmisión manual) | |
Fusible MINI 10A | 20 | Sistema de calefacción/aire acondicionado, Luz del compartimento de guantes | |
Fusible MINI 10A | 21 | Unidad de control de acceso | |
Fusible MINI 7.5A | 22 | Plegado del espejo exterior | |
Fusible MINI 10A | 23 | Joystick de radio MINI, Pantalla de información central (con CCC/M-ASK) | |
Fusible MINI 10A | 24 | Relé del embrague del compresor de aire acondicionado | |
Fusible MINI 15A | 25 | Bomba del lavador del parabrisas | |
Fusible MINI 5A | 26 | Espejo retrovisor interior electrocrómico, Interruptor de posición de la palanca selectora (EE.UU., Canadá, Australia) | |
Fusible MINI 7.5A | 27 | Sirena con sensor de inclinación | |
Fusible MINI 5A | 29 | Conector OBD II, Instrumento adicional | |
Fusible MINI 15A | 30 | Relé de luces altas (Xenón) | |
Fusible MINI 5A | 31 | N47: Calefactor de combustible, Calefactor auxiliar eléctrico | |
Fusible MINI 5A | 31 | W16: Calefactor auxiliar eléctrico, Conector de paquetes de adaptación de teléfono | |
Fusible MINI 5A | 31 | Conector de paquetes de adaptación de teléfono | |
Fusible MINI 5A | 32 | Control de distancia de estacionamiento (PDC) | |
Fusible MINI 5A | 33 | Sensor AUC, Convertidor DC/DC | |
Fusible MINI 7.5A | 34 | Interruptor de ajuste del espejo, Módulo de calefacción del asiento del conductor, Módulo de calefacción del asiento del pasajero, Espejo retrovisor interior electrocrómico | |
Fusible MINI 5A | 35 | Sensor DSC | |
Fusible MINI 5A | 36 | Sistema de acceso al coche | |
Fusible MINI 5A | 38 | [Japón]: Navegación | |
Fusible MINI 5A | 39 | Concentrador USB, Navegación (Asia) | |
Fusible ATO 30A | 40 | Relé del desempañador de la ventana trasera | |
Fusible ATO 30A | 41 | Módulo de calefacción del asiento del pasajero | |
Fusible ATO 30A | 42 | Módulo de calefacción del asiento del conductor | |
Fusible ATO 20A | 43 | Módulo del remolque | |
Fusible ATO 10A | 43 | (R57): Controlador de protección contra vuelcos | |
Fusible ATO 20A | 44 | Encendedor delantero, Toma de carga trasera | |
Fusible ATO 20A | 45 | Radio, Pantalla de información central (con CCC/CHAMP) | |
Fusible ATO 20A | 46 | Relé de la bomba de combustible | |
Fusible ATO 20A | 47 | Relé de la bocina, Centro de interruptores de la columna de dirección | |
Fusible ATO 30A | 48 | Sistema de calefacción/aire acondicionado (excepto IHKA), Motor del ventilador (IHKA), Etapa de salida del ventilador (IHKA) | |
Fusible ATO 30A | 49 | Amplificador | |
Fusible MINI 15A | 50 | Relé del limpiaparabrisas trasero | |
Fusible ATO 40A | 51 | Sistema de acceso al coche | |
Fusible ATO 40A | 52 | Módulo del reposapiés | |
Fusible ATO 40A | 53 | Módulo del reposapiés | |
Relé | R1 | Sistema de limpieza de faros | |
Relé | R2 | Terminal 30G | |
Relé | R4 | Motor del ventilador | |
Relé | R5 | Bomba del lavador del parabrisas | |
Relé | R6 | Bomba del lavador de faros | |
Relé | R13 | Desempañador de la ventana trasera | |
| R2a | Bocina |
Caja de Fusibles del Compartimento del Motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible ATO 5A | 1 | N12, N14, N16: Unidad de Control de Electrónica del Motor Digital (DME) / N18 Unidad de Control de Electrónica del Motor Digital (DME) | |
Fusible ATO 7.5A | 1 | N18 Unidad de Control de Electrónica del Motor Digital (DME) | |
Fusible ATO 25A | 2 | N12 N14, N16. N18: Unidad de Control de Electrónica del Motor Digital (DME) | |
Fusible ATO 20A | 3 | N12. N14, N16. N18: Unidad de Control de Electrónica del Motor Digital (DME), Relé del Calefaccionado de Ventilación del Cárter | |
Fusible ATO 20A | 4 | N12. N14, N16, N18: Unidad de Control de Electrónica del Motor Digital (DME) | |
Fusible ATO 5A | 5 | N12, N14, N16: Módulo de Diagnóstico para Fugas en el Tanque de Combustible, Relé del Ventilador Eléctrico, Relé de Inyectores de Combustible (Cooper S), Relé Valvetronic (excepto Cooper S) | |
Fusible ATO 7.5A | 5 | N12, N14, N16, N18: Módulo de Diagnóstico para Fugas en el Tanque de Combustible, Relé del Ventilador Eléctrico, Relé de Inyectores de Combustible (Cooper S), Relé Valvetronic (N18, excepto Cooper S) | |
Fusible ATO 25A | 6 | Control Dinámico de Estabilidad (DSC) | |
Fusible ATO 7.5A | 7 | Relé del Calefaccionado de Ventilación del Cárter (Calefaccionado del Respiradero del Motor) | |
Fusible ATO 7.5A | 7 | W16: Relé de la Bomba de Aditivo | |
Fusible ATO 40A | 8 | Relé del Ventilador Eléctrico (Ventilador Eléctrico) | |
Fusible ATO 30A | 9 | Relé del Limpiaparabrisas N°1 y 2 | |
Fusible ATO 15A | 10 | N12. N14, N16, N18: Relé de Alivio del Terminal 15 (Caja de Conexiones Electrónicas, Unidad de Control de Electrónica del Motor Digital (DME)) | |
Fusible ATO 15A | 10 | W16: Calefaccionado de Combustible, Caja de Conexiones Electrónicas | |
Fusible FMX/JCase 40A | J6 | Control Dinámico de Estabilidad (DSC) | |
Fusible FMX/JCase 50A | J7 | N47: Calefaccionado de Combustible | |
Fusible FMX/JCase 50A | J9 | N12. N14, N16, N18: Relé del Ventilador Eléctrico N°2 (Ventilador Eléctrico, Unidad de Control de Electrónica del Motor Digital (DME)) | |
Fusible FMX/JCase 50A | J9 | W16, N47: Relé del Ventilador Eléctrico N°2 (Ventilador Eléctrico, Unidad de Control de Electrónica del Motor Diesel Digital (DDE)) | |
Fusible FMX/JCase 50A | J10 | Relé del Calefaccionado del Parabrisas | |
Fusible FMX/JCase 30A | J12 | Convertidor DC/DC | |
Relé | R1 | N12. N14, N16. N18: Electrónica del Motor Digital (DME) | |
Relé | R2 | Calefaccionado de Ventilación del Cárter | |
Relé | R2 | W16: Bomba de Aditivo | |
Relé | R3 | Ventilador Eléctrico | |
Relé | R4 | Ventilador Eléctrico (N°2) | |
Relé | R5 | Alivio del Terminal 15 | |
Relé | R6 | Motor del Limpiaparabrisas Encendido/Apagado | |
Relé | R7 | Motor del Limpiaparabrisas Rápido/Lento |
