Diagrama de fusibles de Mazda CX-7 2007
El CX-7 2007 1ra generación (conocida también como "ER") tiene 2 cajas de fusibles distintas:
Diagrama de Caja de fusibles (Compartimiento del motor)
Diagrama de Bloque de fusibles (Lado del conductor)

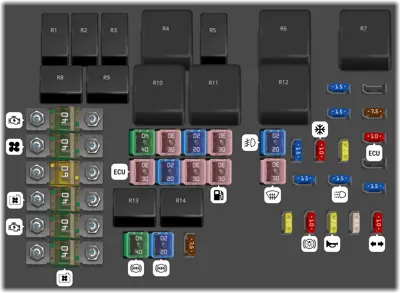

Caja de fusibles (Compartimiento del motor)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MIDI 40A | 1 | (IGN 2) Sistema de encendido | |
Fusible MIDI 40A | 2 | (BLOWER) Motor del soplador | |
Fusible MIDI 60A | 3 | (BTN) Para protección de varios circuitos | |
Fusible MIDI 40A | 4 | (FAN 2) Ventilador de enfriamiento | |
Fusible MIDI 40A | 5 | (IGN 1) Sistema de encendido | |
Fusible MIDI 40A | 6 | (FAN 1) Ventilador de enfriamiento | |
Fusible FMX/JCase 40A | 7 | (P.SEAT) Asiento eléctrico (algunos modelos) | |
Fusible FMX/JCase 30A | 8 | (INJ) Inyector | |
Fusible FMX/JCase 20A | 9 | (ROOF) Techo solar (algunos modelos) | |
Fusible FMX/JCase 30A | 10 | (BOSE) Sistema de audio Bose (algunos modelos) | |
Fusible FMX/JCase 30A | 11 | (ENGINE) Sistema de control del motor | |
Fusible FMX/JCase 20A | 12 | (D.LOCK) Cerraduras eléctricas de las puertas | |
Fusible FMX/JCase 30A | 13 | (P.WIND) Ventanas eléctricas | |
Fusible FMX/JCase 30A | 14 | (FUEL) Bomba de combustible | |
Fusible FMX/JCase 40A | 15 | (ABS 1) ABS | |
Fusible FMX/JCase 20A | 16 | (ABS 2) ABS | |
Fusible MINI 7.5A | 17 | (DSC) DSC | |
Fusible FMX/JCase 20A | 18 | (FOG) Luces antiniebla (algunos modelos) | |
Fusible FMX/JCase 30A | 19 | (DEF) Desempañador de la ventana trasera | |
Fusible MINI 15A | 20 | (TNS) Luces de estacionamiento, Luces de la placa de matrícula, Sistema de entrada iluminado | |
Fusible MINI 10A | 21 | (A/C) Aire acondicionado (algunos modelos) | |
Fusible MINI 20A | 22 | (ETC) Sensor de posición del acelerador | |
Fusible MINI 15A | 23 | (H/L HI) Nivelación de faros (algunos modelos) | |
Fusible MINI 15A | 24 | (DRL) DRL (algunos modelos) | |
Fusible MINI 15A | 25 | (H/L LO RH) Luz baja del faro (RH) | |
Fusible MINI 15A | 26 | (H/L LO LH) Luz baja del faro (LH) | |
Fusible MINI | 27 | No identificado | |
Fusible MINI 7.5A | 28 | (ENG BAR 2) PCM | |
Fusible MINI 10A | 29 | (ECM) Sistema de control del motor | |
Fusible MINI | 30 | No identificado | |
Fusible MINI 15A | 31 | (ENG BAR 1) Sensor de flujo de aire, Válvula de control EGR | |
Fusible MINI 20A | 32 | (P.WIND 2) Ventanas eléctricas | |
Fusible MINI 10A | 33 | (STOP) Luces de freno | |
Fusible MINI 20A | 34 | (HORN) Bocina | |
Fusible MINI 25A | 35 | (ENG B+) PCM | |
Fusible MINI 10A | 36 | (HAZARD) Luces intermitentes de advertencia, Señales de giro | |
Relé | R1 | No identificado | |
Relé | R2 | No identificado | |
Relé | R3 | No identificado | |
Relé | R4 | No identificado | |
Relé | R5 | No identificado | |
Relé | R6 | No identificado | |
Relé | R7 | No identificado | |
Relé | R8 | No identificado | |
Relé | R9 | No identificado | |
Relé | R10 | No identificado | |
Relé | R11 | No identificado | |
Relé | R12 | No identificado | |
Relé | R13 | No identificado | |
Relé | R14 | No identificado |
Bloque de fusibles (Lado del conductor)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 15A | 1 | (OUTLET 1) Toma de corriente | |
Fusible MINI 15A | 2 | (OUTLET 2) Toma de corriente | |
Fusible MINI 7.5A | 3 | (P.MIR) Control de espejo eléctrico | |
Fusible MINI - | 4 | No identificado | |
Fusible MINI - | 5 | No identificado | |
Fusible MINI 7.5A | 6 | (M.DEF) Desempañador de espejo (Algunos modelos) | |
Fusible MINI 7.5A | 7 | (ENG BAR 3) Sensor de flujo de aire, válvula de control EGR | |
Fusible MINI 15A | 8 | (P.WIND) Ventanas eléctricas | |
Fusible MINI 7.5A | 9 | (A/B) Sistema de retención avanzado | |
Fusible MINI 15A | 10 | (ENGINE) Sistema de control del motor | |
Fusible MINI 10A | 11 | (METER) Tablero de instrumentos | |
Fusible MINI - | 12 | No identificado | |
Fusible MINI - | 13 | No identificado | |
Fusible MINI 15A | 14 | (ROOM) Sistema de audio, Luces interiores | |
Fusible MINI - | 15 | No identificado | |
Fusible MINI 10A | 16 | (ILLUMI) Iluminación del tablero | |
Fusible MINI 20A | 17 | (SEAT) Calefacción de asiento (Algunos modelos) | |
Fusible MINI 10A | 18 | (A/C) Aire acondicionado (Algunos modelos) | |
Fusible MINI 10A | 19 | (R.WIP) Limpiaparabrisas y lavaparabrisas trasero | |
Fusible MINI - | 20 | No identificado | |
Fusible FMX/JCase - | 21 | No identificado | |
Fusible FMX/JCase 30A | 22 | (WIPER) Limpiaparabrisas y lavaparabrisas |
