Diagrama de fusibles de Honda Fit 2009
El Fit 2009 generación Fit (conocida también como "GE", "GE6", "GE7", "GE8", "GE9", "GP1", "GP4") tiene una caja de fusibles:

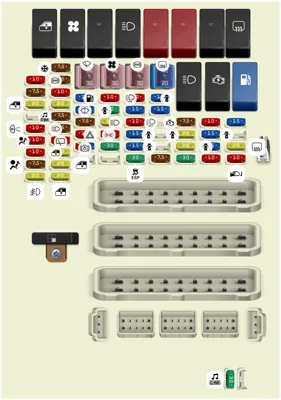

Caja de fusibles interior
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | 1 | Respaldo | |
Fusible MINI 7.5A | 2 | TPMS [si está equipado] | |
Fusible MINI 20A | 3 | Elevalunas eléctrico del conductor | |
Fusible MINI 10A | 5 | Luces de reversa | |
Fusible MINI 10A | 6 | SRS | |
Fusible MINI 10A | 7 | Solenoide de transmisión [si está equipado] | |
Fusible MINI 7.5A | 8 | SRS | |
Fusible MINI 20A | 9 | Faros antiniebla [si está equipado] | |
Fusible MINI 7.5A | 10 | Aire acondicionado [si está equipado] | |
Fusible MINI 7.5A | 11 | ABS/VSA [si está equipado] | |
Fusible MINI 10A | 12 | ACG | |
Fusible MINI 20A | 13 | Toma ACC | |
Fusible MINI 7.5A | 14 | Bloqueo de llave/Radio | |
Fusible MINI 7.5A | 15 | Luces de circulación diurna | |
Fusible MINI 10A | 16 | Limpiaparabrisas trasero | |
Fusible MINI 20A | 17 | Elevalunas eléctrico del acompañante | |
Fusible MINI 20A | 18 | Elevalunas eléctrico trasero del lado del acompañante | |
Fusible MINI 20A | 19 | Elevalunas eléctrico trasero del lado del conductor | |
Fusible MINI 15A | 20 | Bomba de combustible | |
Fusible MINI 15A | 21 | Lavaparabrisas | |
Fusible MINI 7.5A | 22 | Medidor | |
Fusible MINI 10A | 23 | Luces de advertencia de peligro | |
Fusible MINI 10A | 24 | Freno/Bocina | |
Fusible MINI 15A | 24 | Freno/Bocina | |
Fusible MINI 10A | 26 | LAF | |
Fusible MINI 30A | 27 | Cierre centralizado principal [si está equipado] | |
Fusible MINI 20A | 28 | Faro principal | |
Fusible MINI 10A | 29 | Luz pequeña | |
Fusible MINI 30A | 30 | Motor del ventilador principal | |
Fusible MINI 10A | 32 | Luz de cruce del faro derecho | |
Fusible MINI 15A | 33 | Bobina de encendido | |
Fusible MINI 10A | 34 | Luz de cruce del faro izquierdo | |
Fusible MINI 15A | 35 | Cierre de puertas [si está equipado] | |
Fusible MINI 15A | 36 | Cierre de puertas [si está equipado] | |
Fusible MINI 30A | 37 | FSR de ABS/VSA [si está equipado] | |
Fusible MINI 15A | 38 | Cierre de puertas [si está equipado] | |
Fusible MINI 15A | 39 | IGP | |
Fusible MINI 7.5A | 43 | Embrague MG | |
Fusible MINI 7.5A | 44 | STS | |
Fusible MINI 20A | 45 | Cierre eléctrico de puertas [modelos con sistema antirrobo] | |
Fusible MINI 20A | 46 | Persianas eléctricas de techo [modelos con sistema antirrobo] | |
Fusible MINI 30A | 47 | Motor del subventilador | |
Fusible MINI 10A | 48 | Luz de carretera del faro izquierdo | |
Fusible MINI 15A | 49 | Cierre de puertas [si está equipado] | |
Fusible MINI 15A | 50 | Cierre de puertas [si está equipado] | |
Fusible MINI 10A | 51 | Luz de carretera del faro derecho | |
Fusible MINI 15A | 52 | DBW | |
Fusible MINI 20A | 54 | Desempañador trasero [si está equipado] | |
Fusible MINI 10A | 55 | Espejo calefaccionado [si está equipado] | |
Fusible FMX/JCase 30A | 56 | Limpiaparabrisas delantero | |
Fusible FMX/JCase 30A | 57 | Motor del soplador | |
Fusible FMX/JCase 30A | 58 | Motor de ABS/VSA [si está equipado] | |
Fusible FMX/JCase 20A | 59 | Desempañador trasero | |
Bloque de multifusible MUSB | 60 | Encendido principal | |
Fusible MINI 30A | 61 | Radio | |
Relé | U1 | Relé de elevalunas eléctrico | |
Relé | U2 | Relé del motor del ventilador del calefactor | |
Relé | U3 | Relé del sensor de relación | |
Relé | U4 | Relé de iluminación #1 | |
Relé | U5 | Relé de bobina de encendido | |
Relé | U6 | Relé de gestión del motor #1 | |
Relé | U7 | Relé del sistema de control (Drive By Wire) | |
Relé | U8 | Relé del desempañador trasero | |
Relé | U9 | Relé de iluminación #2 | |
Relé | U10 | Relé del motor de arranque | |
Relé | U11 | Relé del sistema de gestión del motor #2 (BOMBA DE COMBUSTIBLE) | |
Extractor de fusible | U12 | Herramienta para la extracción de los fusibles. |
