Diagrama de fusibles de GMC Yukon 2024
El Yukon 2024 5ta generación (conocida también como "T1XX", "T1UC") tiene 4 cajas de fusibles distintas:
Diagrama de Caja de fusibles en el motor
Diagrama de Bloque de fusibles del tablero de instrumentos
Diagrama de Bloque de fusibles del tablero de instrumentos (atrás)
Diagrama de Bloque de fusibles del compartimento trasero
Caja de fusibles en el motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 20A | 6 | ELM 7 - Módulo de iluminación exterior 7 | |
Fusible MINI 20A | 7 | ELM 4 - Módulo de iluminación exterior 4 | |
Fusible MINI 20A | 9 | ELM 5 - Módulo de iluminación exterior 5 | |
Fusible MINI 15A | 11 | Repuesto | |
Fusible MINI 15A | 13 | Lavaparabrisas delantero | |
Fusible MINI 15A | 14 | Lavaluneta trasero | |
Fusible FMX/JCase 60A | 15 | REC 2 - Centro eléctrico trasero 2 | |
Fusible MINI 10A | 16 | Sonda de sonido de potencia | |
Fusible FMX/JCase 60A | 17 | Repuesto | |
Fusible FMX/JCase 60A | 19 | Inversor CC/CA | |
Fusible FMX/JCase 60A | 20 | IECR 2 | |
Fusible FMX/JCase 60A | 22 | IECL 2 | |
Fusible FMX/JCase 40A | 24 | EBCM - Módulo de control electrónico de frenos | |
Fusible FMX/JCase 60A | 25 | REC 1 - Centro eléctrico trasero 1 | |
Fusible MINI 15A | 26 | Lavador de cámara | |
Fusible MINI 15A | 27 | Bocina | |
Fusible MINI 20A | 28 | Faro derecho | |
Fusible MINI 20A | 29 | Faro izquierdo | |
Fusible MINI 20A | 30 | ELM 3 - Módulo de iluminación exterior 3 | |
Fusible MINI 20A | 31 | ELM 1 - Módulo de iluminación exterior 1 | |
Fusible MINI 10A | 33 | No R/C | |
Fusible MINI 15A | 37 | Carrocería de diagnóstico a bordo (OBD) | |
Fusible MINI 10A | 38 | Carrocería MISC | |
Fusible MINI 10A | 39 | Carrocero | |
Fusible MINI 10A | 40 | Tablero de instrumentos (IP) MISC | |
Fusible MINI 20A | 41 | Luces de estacionamiento del remolque | |
Fusible MINI 10A | 42 | Luz trasera derecha | |
Fusible MINI 15A | 44 | Remolque | |
Fusible MINI 10A | 45 | Motor del eje secundario | |
Fusible MINI 15A | 46 | Encendido del módulo de control del motor (ECM) | |
Fusible MINI 15A | 47 | Motor OBD | |
Fusible MINI 15A | 49 | TCM - Módulo de control de telemática | |
Fusible MINI 10A | 50 | Embrague del aire acondicionado | |
Fusible FMM/MCase 30A | 51 | TCCM - Módulo de control de la caja de transferencia | |
Fusible MINI 30A | 52 | Limpiaparabrisas delantero | |
Fusible MINI 10A | 54 | Luces traseras izquierdas | |
Fusible MINI 10A | 55 | Luz de reversa del remolque | |
Fusible MINI 15A | 56 | SADS - Sistema de amortiguación semiactivo | |
Fusible MINI | 57 | Repuesto | |
Fusible FMM/MCase 30A | 58 | Motor de arranque | |
Fusible MINI 10A | 60 | AFM 1 - Gestión activa de combustible 1 | |
Fusible MINI 15A | 61 | Control principal de luces automáticas (ALC) | |
Fusible MINI 15A | 62 | ICCM/CVS/DEF - Módulo de control de chasis integrado/Solenoide de ventilación del cartucho/Fluido de escape diésel | |
Fusible FMX/JCase 40A | 63 | Freno del remolque | |
Fusible FMX/JCase 60A | 65 | AUX UEC - Centro eléctrico auxiliar bajo el capó | |
Fusible FMX/JCase 50A | 66 | Motor del ventilador de enfriamiento izquierdo | |
Fusible MINI 10A | 67 | AFM 2 - Gestión activa de combustible 2 | |
Fusible FMX/JCase 40A | 68 | Motor de control de luces automáticas (ALC) | |
Fusible FMX/JCase 40A | 69 | Piñón de arranque | |
Fusible FMX/JCase 50A | 71 | Motor del ventilador de enfriamiento inferior | |
Fusible FMX/JCase 50A | 72 | Motor del ventilador de enfriamiento derecho/inferior | |
Fusible MINI 10A | 73 | Luz de parada y giro izquierda del remolque | |
Fusible MINI 30A | 74 | TIM 2 - Módulo de interfaz del remolque 2 | |
Fusible MINI 30A | 75 | DEFC - Controlador de fluido de escape diésel | |
Fusible FMM/MCase 30A | 76 | ELEC RNG BDS | |
Fusible MINI 15A | 78 | ECM - Módulo de control del motor | |
Fusible MINI 20A | 80 | Bomba de enfriamiento de cabina 17W | |
Fusible MINI 10A | 81 | Luz de parada y giro derecha del remolque | |
Fusible MINI 30A | 82 | TIM 1 - Módulo de interfaz del remolque 1 | |
Fusible MINI 30A | 83 | FTZM - Módulo de zona del tanque de combustible | |
Fusible FMM/MCase 30A | 84 | Batería del remolque | |
Fusible MINI 15A | 85 | Motor | |
Fusible MINI 30A | 86 | ECM - Módulo de control del motor | |
Fusible MINI 20A | 87 | Inyector B par | |
Fusible MINI 15A | 88 | Sensor O2 B | |
Fusible MINI 15A | 89 | Sensor O2 A | |
Fusible MINI 20A | 90 | Inyector A impar | |
Fusible MINI 15A | 91 | Control del acelerador del módulo de control del motor (ECM) | |
Fusible MINI 10A | 92 | Persiana AERO del embrague del ventilador de enfriamiento | |
Relé | 5 | - | |
Relé | 18 | Inversor CC/CA | |
Relé | 23 | - | |
Relé | 35 | Luz de estacionamiento | |
Relé | 36 | Encendido/Arranque | |
Relé | 43 | Motor del eje secundario | |
Relé | 59 | Embrague del aire acondicionado | |
Relé | 64 | Motor de arranque | |
Relé | 70 | Piñón de arranque | |
Relé | 77 | Tren motriz | |
Fusible MINI | 10 | ELM 6 - Módulo de iluminación exterior 6 |
Bloque de fusibles del tablero de instrumentos
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible FMM/MCase | F2 | Puerta izquierda | |
Fusible MICRO2 | F3 | Apertura de puerta de garaje universal (UGDO)/Llamadas manos libres OnStar (OHC)/Cámara | |
Fusible MICRO2 | F4 | BCM 2 - Módulo de control de la carrocería 2 | |
Fusible MICRO2 | F5 | Pantallas | |
Fusible FMX/JCase | F6 | Soplador delantero | |
Fusible MICRO2 | F8 | Panel de puerta izquierda | |
Fusible MICRO3 | F10 | Inclinación/Bloqueo de columna | |
Fusible MICRO3 | F11 | Conector de enlace de datos (DLC)/USB | |
Fusible MICRO3 | F12 | Módulo de puerta de enlace central (CGM)/Onstar | |
Fusible MICRO2 | F14 | Panel de puerta derecha | |
Fusible MICRO2 | F17 | Control del volante | |
Fusible MICRO3 | F18 | AVM 1 - Módulo de vibración activa 1 | |
Fusible MICRO2 | F22 | Volante calefaccionado | |
Fusible MICRO3 | F25 | Optimización de motor de búsqueda (SEO)/UPFITTER | |
Fusible MICRO3 | F26 | Alimentación de accesorio retenida (RAP) de USB/Optimización de motor de búsqueda (SEO) | |
Fusible FMX/JCase | F27 | Toma de corriente auxiliar (APO)/Alimentación de accesorio retenida | |
Fusible MICRO2 | F28 | Repuesto | |
Fusible MICRO3 | F30 | SDM/AOS - Módulo de diagnóstico y detección/Detección automática de ocupantes | |
Fusible MICRO2 | F31 | BCM 3 - Módulo de control de la carrocería 3 | |
Fusible MICRO3 | F32 | Módulo de consola central (CSM)/USB | |
Fusible MICRO2 | F33 | BCM 4 - Módulo de control de la carrocería 4 | |
Fusible MICRO2 | F34 | Fuera de estacionamiento | |
Fusible MICRO2 | F42 | Interruptor de freno de estacionamiento eléctrico | |
Fusible MICRO3 | F43 | RSE - Equipo de asistencia en carretera | |
Fusible MICRO2 | F44 | AVM 2 - Módulo de vibración activa 2 | |
Fusible MICRO2 | F45 | Módulo de radio | |
Fusible MICRO2 | F46 | BCM 1A - Módulo de control de la carrocería 1A | |
Fusible MICRO2 | F48 | TCM - Módulo de control de telemática | |
Fusible MICRO2 | F49 | BCM 1 - Módulo de control de la carrocería 1 | |
Fusible MICRO2 | F50 | DMS - Sistema de monitoreo del conductor | |
Fusible FMX/JCase | F54 | Quemacocos | |
Fusible FMM/MCase | F55 | APO 3 - Toma de corriente auxiliar 3 | |
Fusible MICRO3 | F58 | Repuesto |
Bloque de fusibles del tablero de instrumentos (atrás)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Circuit breaker ATO | CB1 | APO 1 - Toma de corriente auxiliar 1 | |
Circuit breaker ATO | CB2 | APO 2 - Toma de corriente auxiliar 2 | |
Relé | K2 | RAP/ACCY 1 - Retención de energía para accesorios/Accesorio 1 | |
Relé | K4 | RAP/ACCY 2 - Retención de energía para accesorios/Accesorio 2 | |
Fusible FMM/MCase | F1 | Puerta derecha | |
Fusible FMX/JCase | F56 | DC/DC CNV BATT 1 - Batería 1 del convertidor de corriente continua/corriente continua | |
Fusible FMX/JCase | F57 | DC/DC CNV BATT 2 - Batería 2 del convertidor de corriente continua/corriente continua |

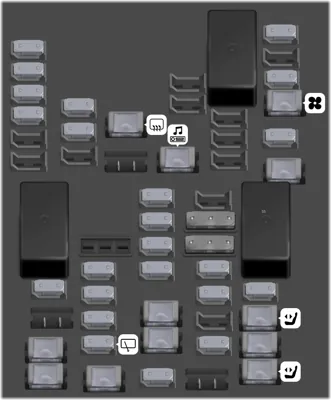

Bloque de fusibles del compartimento trasero
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MICRO2 | 1 | RFA - Actuador de función remota | |
Fusible MICRO2 | 2 | WCM - Módulo de carga inalámbrica | |
Fusible MICRO2 | 3 | Módulo de asiento calefaccionado fila 1 (Batería 1) | |
Fusible MICRO2 | 4 | Módulo de memoria del asiento (MSM) del conductor | |
Fusible MICRO2 | 7 | Amp Aux 2 - Amplificador auxiliar 2 | |
Fusible FMM/MCase | 9 | SEO UPFTR 2 - Opción de equipamiento especial para carrocero 2 | |
Fusible FMM/MCase | 10 | Motor del cinturón de seguridad del pasajero | |
Fusible MICRO2 | 11 | Asiento plegable eléctrico fila 2 | |
Fusible MICRO2 | 12 | GBS | |
Fusible MICRO2 | 15 | Módulo de asiento calefaccionado fila 1 (Batería 2) | |
Fusible MICRO2 | 16 | Pestillo de cierre suave derecho | |
Fusible MICRO2 | 17 | Módulo de memoria del asiento del pasajero | |
Fusible MICRO2 | 18 | Limpiaparabrisas trasero | |
Fusible FMM/MCase | 19 | Motor del cinturón de seguridad del conductor | |
Fusible FMM/MCase | 20 | Desempañador trasero | |
Fusible MICRO2 | 22 | Control de pantalla de aire acondicionado trasero | |
Fusible MICRO2 | 23 | EOCM - Módulo de cálculo de objetos externos | |
Fusible MICRO2 | 24 | Amp Aux 3 - Amplificador auxiliar 3 | |
Fusible MICRO2 | 25 | OBS DET | |
Fusible FMM/MCase | 26 | RDCM - Módulo de control de tracción trasera | |
Fusible FMM/MCase | 27 | Amp Aux 1 - Amplificador auxiliar 1 | |
Fusible MICRO2 | 28 | VPM - Módulo de procesamiento de video | |
Fusible FMM/MCase | 31 | Amp - Amplificador | |
Fusible MICRO3 | 33 | ICCM - Módulo de control de chasis integrado | |
Fusible MICRO3 | 34 | Módulo de asiento calefaccionado fila 2 | |
Fusible MICRO2 | 35 | HFCR | |
Fusible MICRO2 | 36 | ELM - Módulo de iluminación exterior | |
Fusible MICRO2 | 38 | Consola deslizante eléctrica | |
Fusible MICRO2 | 43 | UPA - Asistente de estacionamiento universal | |
Fusible MICRO2 | 45 | AFL AHL - Iluminación delantera adaptativa/Nivelación automática de faros | |
Fusible FMM/MCase | 46 | Motor del soplador de aire acondicionado trasero | |
Fusible MICRO2 | 47 | Pestillo de cierre suave izquierdo | |
Fusible FMM/MCase | 48 | Módulo de reclinación eléctrica del asiento | |
Fusible MICRO2 | 49 | Vidrio de la compuerta levadiza | |
Fusible FMM/MCase | 50 | Asiento eléctrico del conductor | |
Fusible FMM/MCase | 51 | Módulo de compuerta levadiza eléctrica | |
Fusible FMM/MCase | 52 | Asiento eléctrico del pasajero | |
Relé | 55 | L/GLASS |
