Diagrama de fusibles de Ford Ranger 1987
El Ranger 1987 generación First Generation (North America) (conocida también como "Yuma") tiene 2 cajas de fusibles distintas:
Diagrama de Panel de fusibles interior
Diagrama de Caja de fusibles en el motor

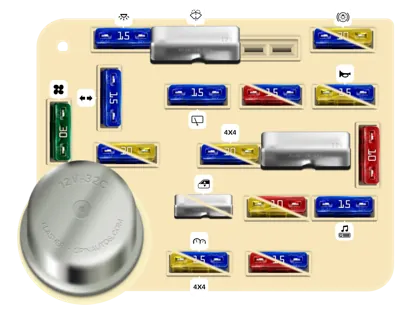

Panel de fusibles interior
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible ATO 15A | 1 | Luz de techo/cortesía, radio | |
Circuit breaker MAXI | 2 | Limpiador/Lavador delantero | |
Fusible ATO 15A | 4 | Destellador de cuatro vías, luces de freno, inhibidor de control de velocidad | |
Fusible ATO 20A | 4 | Destellador de cuatro vías, luces de freno, inhibidor de control de velocidad | |
Fusible ATO 15A | 5 | Luces direccionales, luces de reversa, indicador de giro, control del desempañador trasero, sensor de nivel de líquido de frenos | |
Fusible ATO 15A | 6 | Limpia y lavaparabrisas trasero | |
Fusible ATO 10A | 7 | Interruptores de aire acondicionado, bobina del embrague | |
Fusible ATO 15A | 7 | Interruptores de aire acondicionado, bobina del embrague | |
Fusible ATO 20A | 8 | Bocinas | |
Fusible ATO 15A | 8 | Bocinas | |
Fusible ATO 30A | 9 | Motor del soplador | |
Fusible ATO 15A | 10 | Luces de estacionamiento, luces de placa, lámpara del compartimento del motor, advertencia de luces encendidas | |
Fusible ATO 20A | 10 | Luces de estacionamiento, luces de placa, lámpara del compartimento del motor, advertencia de luces encendidas | |
Fusible ATO 15A | 11 | Amplificador de control de velocidad y radio, tracción en todas las ruedas | |
Fusible ATO 20A | 11 | Amplificador de control de velocidad y radio, tracción en todas las ruedas | |
Circuit breaker MAXI | 12 | Disyuntor: encendedores de cigarrillos, guiño de luces, interruptor multifunción | |
Fusible ATO 10A | 13 | Iluminación del tablero de instrumentos, luz de estacionamiento/faros energizada | |
Circuit breaker ATO | 14 | Ventanas eléctricas, soporte lumbar | |
Circuit breaker ATO | 14 | Ventanas eléctricas, soporte lumbar | |
Fusible ATO 20A | 15 | Módulo R.A.B.S. | |
Fusible ATO 10A | 15 | Módulo R.A.B.S. | |
Fusible ATO 15A | 16 | Amplificador de radio premium | |
Fusible ATO 20A | 17 | Luz de advertencia del tablero, tracción en todas las ruedas | |
Fusible ATO 15A | 17 | Control de cambio eléctrico, advertencia de luces encendidas, relé de bajo nivel de aceite, tablero de instrumentos | |
Fusible ATO 10A | 18 | Calentador HEGO | |
Fusible ATO 15A | 18 | Indicador de cambios, advertencia de bajo nivel de combustible, advertencia de cinturón de seguridad, circuito del carburador: indicador de advertencia |
Caja de fusibles en el motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MAXI 60A | 1 | Encendido | |
Fusible MAXI 40A | 2 | Cambio eléctrico | |
Fusible MAXI 30A | 3 | Relé E.E.C. | |
Fusible MAXI 50A | 4 | Alternador | |
Fusible MAXI 40A | 5 | Limpia/lavaparabrisas/desempañador trasero | |
Fusible MAXI 30A | 6 | Cierre centralizado de puertas | |
Fusible MAXI 40A | 7 | Panel de fusibles | |
Fusible MAXI 60A | 8 | Alternador | |
Fusible MAXI 40A | 9 | Faros delanteros | |
Fusible MAXI 30A | 10 | Relé de combustible |
