Diagrama de fusibles de Ford F-350 2002
El F-350 2002 generación Super Duty (conocida también como "PHN131") tiene 3 cajas de fusibles distintas:
Diagrama de Caja de fusibles en el motor
Diagrama de Caja de relés auxiliar 1
Diagrama de Caja de relés auxiliar 2

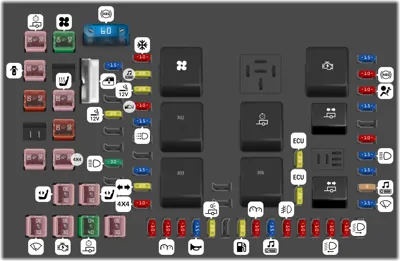

Caja de fusibles en el motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 15A | 1 | Pedales ajustables | |
Fusible MINI - | 2 | No utilizado | |
Fusible MINI - | 3 | No utilizado | |
Fusible MINI 20A | 4 | Toma de corriente - IP | |
Fusible MINI - | 5 | No utilizado | |
Fusible MINI - | 6 | No utilizado | |
Fusible MINI 30A | 7 | Faros de luz alta / Destello de paso | |
Fusible MINI - | 8 | No utilizado | |
Fusible MINI - | 9 | No utilizado | |
Fusible MINI 10A | 10 | Embrague del aire acondicionado | |
Fusible MINI 20A | 11 | Radio (principal) | |
Fusible MINI 20A | 12 | Encendedor de cigarrillos / OBD II | |
Fusible MINI 10A | 13 | Espejos eléctricos, interruptores de bloqueo BSM | |
Fusible MINI 15A | 14 | Luces de conducción diurna | |
Fusible MINI - | 15 | No utilizado | |
Fusible MINI - | 16 | No utilizado | |
Fusible MINI 15A | 17 | Lámparas exteriores | |
Fusible MINI 20A | 18 | Luces de giro / Interruptor de encendido-apagado de freno (alto) | |
Fusible MINI 10A | 19 | Módulo BSM (Seguridad)/4x4 | |
Fusible MINI - | 20 | No utilizado | |
Fusible MINI - | 21 | No utilizado | |
Fusible MINI 20A | 22 | Control del motor (cargas de prioridad C) | |
Fusible MINI 20A | 23 | Control del motor (cargas de prioridad B) | |
Fusible MINI 15A | 24 | Suspensión neumática trasera | |
Fusible MINI 10A | 25 | Módulo del sistema de frenos antibloqueo en las 4 ruedas (4WABS) | |
Fusible MINI 10A | 26 | Airbags | |
Fusible MINI 15A | 27 | Alimentación del fusible de funcionamiento general #1 | |
Fusible MINI - | 28 | No utilizado | |
Fusible MINI 10A | 29 | Acceso del cliente | |
Fusible MINI 15A | 30 | Faros de luz alta | |
Fusible MINI 15A | 31 | Interruptor de enclavamiento del embrague | |
Fusible MINI 5A | 32 | Radio (arranque) | |
Fusible MINI 15A | 33 | Limpiaparabrisas inteligente delantero (accesorio) | |
Fusible MINI 10A | 34 | Interruptor de encendido-apagado de freno (bajo) | |
Fusible MINI 10A | 35 | Tablero de instrumentos #2 | |
Fusible MINI 10A | 36 | PCM Mantener vivo | |
Fusible MINI 15A | 37 | Bocina | |
Fusible MINI 20A | 38 | Luces de estacionamiento de remolque y luces de reversa | |
Fusible MINI - | 39 | No utilizado | |
Fusible MINI 20A | 40 | Bomba de combustible | |
Fusible MINI 10A | 41 | Tablero de instrumentos (#1) | |
Fusible MINI 15A | 42 | Accesorio retardado (Retroiluminación de interruptores/radio) | |
Fusible MINI 10A | 43 | Faros antiniebla | |
Fusible MINI 10A | 44 | Módulo PATS, Transceptor | |
Fusible MINI 10A | 45 | Alimentación del fusible de funcionamiento/arranque general #1 | |
Fusible MINI 10A | 46 | Luz de cruce izquierda | |
Fusible MINI 10A | 47 | Luz de cruce derecha | |
Fusible MINI - | 48 | No utilizado | |
Fusible FMX/JCase 30A | 101 | Freno eléctrico de remolque | |
Fusible FMX/JCase 30A | 102 | BSM/Cerraduras de puertas | |
Fusible FMX/JCase 50A | 103 | Interruptor de encendido (Entrada B4) | |
Fusible FMX/JCase - | 104 | No utilizado | |
Fusible FMX/JCase 30A | 105 | Módulo controlador de inyectores | |
Fusible FMX/JCase 30A | 106 | Limpiaparabrisas inteligente delantero (batería) | |
Fusible FMX/JCase 40A | 107 | Motor del soplador delantero | |
Fusible FMX/JCase - | 108 | No utilizado | |
Fusible FMX/JCase 30A | 109 | Asientos calefaccionados | |
Fusible FMX/JCase 50A | 110 | Interruptor de encendido (Entrada B1/B3) | |
Fusible FMX/JCase 30A | 111 | 4WD/Cambio sobre la marcha | |
Fusible FMX/JCase 30A | 112 | Asientos eléctricos izquierdos | |
Fusible FMX/JCase 30A | 113 | Motor de arranque | |
Fusible FMX/JCase 30A | 114 | Asientos eléctricos derechos | |
Fusible FMX/JCase 40A | 115 | Giro de remolque / Parada y carga de batería | |
Fusible FMX/JCase 30A | 116 | Interruptor de encendido (Entrada B5) | |
Circuit breaker MAXI | 601 | Motores de ventanas de puertas | |
Fusible MAXI 60A | 602 | Módulo 4WABS | |
Relé | 210 | Relé de giro/parada izquierdo de remolque | |
Relé | 211 | No utilizado | |
Relé | 212 | Relé de giro/parada derecho de remolque | |
Relé | 301 | Relé del motor del soplador delantero | |
Relé | 302 | Relé del tren motriz (EEC) | |
Relé | 303 | Relé del módulo controlador de inyectores (solo Diesel) | |
Relé | 304 | No utilizado | |
Relé | 305 | Relé de carga de batería de remolque | |
Relé | 306 | Relé de accesorio retardado | |
Relé | 307 | Relé de arranque |
Caja de relés auxiliar 1
| Tipo | Nro | Descripción | |
|---|---|---|---|
Relé | R1 | Relé de aire acondicionado auxiliar | |
Relé | R2 | Relé de luces intermitentes indicadoras |
Caja de relés auxiliar 2
| Tipo | Nro | Descripción | |
|---|---|---|---|
Relé | R1 | Relé 2 de luces de conducción diurna (DRL) | |
Relé | R2 | Relé del freno de estacionamiento | |
Relé | R3 | Relé 1 de luces de conducción diurna (DRL) |
