Diagrama de fusibles de Ford Explorer 1995
El Explorer 1995 2da generación (conocida también como "UN105", "UN150") tiene 5 cajas de fusibles distintas:
Diagrama de Panel de Fusibles Interior
Diagrama de Caja de fusibles en el motor
Diagrama de Módulo de Relé del Compartimento del Motor #1
Diagrama de Módulo de Relé del Compartimiento del Motor # 2
Diagrama de Módulo de Relé del Compartimento del Motor # 3
Panel de Fusibles Interior
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | 1 | Espejo eléctrico | |
Fusible MINI 10A | 2 | Sistema de airbag, Relé del soplador | |
Fusible MINI 15A | 3 | Luces de estacionamiento | |
Fusible MINI 15A | 4 | Faros izquierdos | |
Fusible MINI 10A | 5 | Sistema OBD 2 | |
Fusible MINI 15A | 6 | Sensores de oxígeno calefaccionados (Explorer) | |
Fusible MINI 10A | 7 | Interruptores de iluminación | |
Fusible MINI 15A | 8 | Faros derechos, Sistema de luces antiniebla | |
Fusible MINI 10A | 9 | Sistema antibloqueo | |
Fusible MINI 10A | 10 | Control de velocidad, Sistema GEM, Interbloqueo de freno | |
Fusible MINI 10A | 11 | Luces de advertencia | |
Fusible MINI 10A | 12 | Sistema de lavado delantero | |
Fusible MINI 15A | 13 | Sistema PCM, Luces de freno, Tracción en las cuatro ruedas, Sistema antibloqueo, Control de velocidad | |
Fusible MINI 10A | 14 | Sistema antibloqueo | |
Fusible MINI 20A | 14 | Sistema antibloqueo | |
Fusible MINI 15A | 15 | Sistema de airbag, Alternador | |
Fusible MINI 30A | 16 | Limpiaparabrisas delantero | |
Fusible MINI 30A | 17 | Encendedor de cigarros | |
Fusible MINI 15A | 18 | Sistema de aire acondicionado | |
Fusible MINI 25A | 19 | Bobina de encendido, Sistema PCM | |
Fusible MINI 10A | 20 | Radio, Sistema GEM, Antirrobo | |
Fusible MINI 15A | 21 | Luces de emergencia | |
Fusible MINI 15A | 22 | Luces direccionales | |
Fusible MINI 15A | 23 | Relés del limpiaparabrisas trasero (Explorer) | |
Fusible MINI 15A | 24 | Relé de arranque, Antirrobo | |
Fusible MINI 10A | 25 | Velocímetro, Sistema GEM | |
Fusible MINI 15A | 26 | Overdrive, Luces de reversa, Sistema DRL | |
Fusible MINI 15A | 27 | Luz bajo el capó, Luz de mapa, Luz de guantera, Luz de cúpula, Luces de visera, Sistema 4x4 | |
Fusible MINI 10A | 28 | Sistema GEM | |
Fusible MINI 15A | 29 | Sistema de audio | |
Fusible MINI 10A | 31 | Relé del motor del soplador trasero | |
Fusible MINI 1A | 32 | Espejos eléctricos calefaccionados | |
Fusible MINI 20A | 33 | Luces de alta, DRL | |
Fusible MINI 10A | 34 | Amplificador, Módulo de antena eléctrica |
Caja de fusibles en el motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MAXI 60A | 1 | Interruptor de encendido | |
Fusible MAXI 60A | 2 | Intermitente de emergencia. Interruptor de freno encendido/apagado, encendedor de cigarros, antena eléctrica, espejos eléctricos, asientos con memoria, EATC, centro de mensajes, luces automáticas, tablero de instrumentos, GEM, radio, relé del motor del ventilador | |
Fusible MAXI 50A | 3 | Relé de control de suspensión neumática | |
Fusible MAXI 20A | 4 | Relé Hom. Módulo de control del tren motriz (PCM) | |
Fusible MAXI 30A | 5 | Asientos eléctricos, soporte lumbar eléctrico, módulo de asiento con memoria, relés de bloqueo/desbloqueo de puertas eléctricas, relé de retardo de accesorios | |
Fusible MAXI 50A | 6 | Relé del motor del ventilador, motor del ventilador | |
Fusible MAXI 30A | 7 | Relé de ahorro de batería, relé de faros | |
Fusible MAXI 20A | 8 | Relés de remolque | |
Fusible MAXI 30A | 9 | Relé principal de 4WABS | |
Fusible MAXI 30A | 10 | Relé de bomba de 4WABS | |
Fusible MAXI 20A | 11 | Faros, luces automáticas, interruptor multifunción | |
Fusible MAXI 20A | 12 | Relé de la bomba de combustible, módulo RAP | |
Fusible MAXI 30A | 13 | Relé de potencia del PCM | |
Fusible MAXI 30A | 14 | Relé del desempañador de la ventana trasera | |
Fusible MINI 15A | 15 | Relé de luces antiniebla, módulo de luces de circulación diurna | |
Fusible MINI 20A | 16 | Relé de cambio de caja de transferencia | |
Fusible MINI 15A | 17 | Generador/regulador de voltaje | |
Fusible MINI 15A | 18 | Control de suspensión neumática (ARC) | |
Fusible MINI 10A | 19 | Monitor de diagnóstico de airbag | |
Fusible MINI 30A | 20 | Toma de corriente auxiliar | |
Fusible MINI 15A | 21 | Relé del limpiaparabrisas trasero | |
Fusible MINI 30A | 22 | Amplificador de sonido premium/JBL, amplificador de subwoofer | |
Fusible MINI 15A | 24 | Sistema Hego | |
Fusible MINI 20A | 24 | Sistema Hego [motor 5.0L] |
Módulo de Relé del Compartimento del Motor #1
| Tipo | Nro | Descripción | |
|---|---|---|---|
Relé | R1 | Relé de la Bomba ABS | |
Relé | R2 | Relé Principal del ABS | |
Relé | R3 | Relé de Giro del Remolque Derecho | |
Relé | R4 | Relé de Giro del Remolque Izquierdo | |
Relé | R5 | Limpiaparabrisas Trasero Abajo | |
Relé | R6 | Bomba ABS Limpiaparabrisas Trasero Arriba |

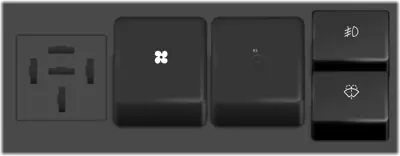

Módulo de Relé del Compartimiento del Motor # 2
| Tipo | Nro | Descripción | |
|---|---|---|---|
Relé | R2 | Relé del Motor del Ventilador | |
Relé | R3 | Relé de Ventilador de Alta Velocidad | |
Relé | R4 | Relé de las Luces Antiniebla | |
Relé | R5 | Relé de la Bomba del Limpiaparabrisas Delantero |

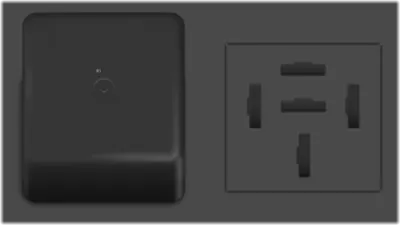

Módulo de Relé del Compartimento del Motor # 3
| Tipo | Nro | Descripción | |
|---|---|---|---|
Relé | R1 | Control Automático de Suspensión |
