Diagrama de fusibles de Daewoo Tacuma 2001
El Tacuma 2001 1ra generación (conocida también como "U100") tiene 3 cajas de fusibles distintas:

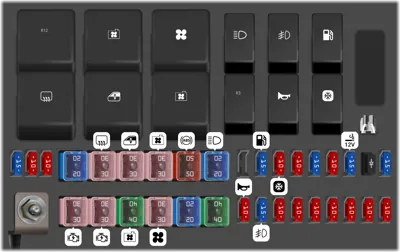

Diagrama de Caja de fusibles del compartimento del motor

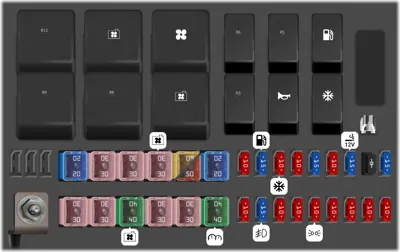

Diagrama de Caja de fusibles del compartimento del motor (Ver. 2)

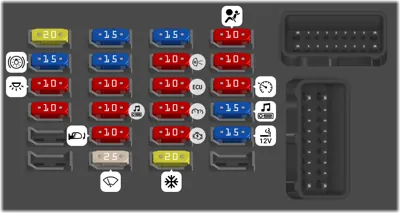

Diagrama de Caja de fusibles del habitáculo
Caja de fusibles del compartimento del motor
| Tipo | Descripción | |
|---|---|---|
Fusible MINI 10A | 1 (HL HI RH) Faro derecho de luz alta | |
Fusible MINI 10A | 2 (HL HI LH) Faro izquierdo de luz alta | |
Fusible MINI 10A | 3 (HL LO RH) Faro derecho de luz baja | |
Fusible MINI 10A | 4 (HL LO LH) Faro izquierdo de luz baja | |
Fusible MINI 10A | 5 (ILL RH) Iluminación | |
Fusible MINI 10A | 6 (ILL LH ) Iluminación | |
Fusible MINI 10A | 7 SIREN | |
Fusible MINI 15A | 8 (FRT FOG) Luces antiniebla delanteras | |
Fusible MINI 10A | 9 (HORN) Bocina | |
Fusible MINI 15A | 10 HEAT'G MAT | |
Diodo MINI | 11 (DIODE) Diodo | |
Fusible MINI 15A | 12 (SOCKET) Encendedor de cigarrillos / enchufes de corriente | |
Fusible MINI 10A | 13 (MIR. HEAT) Calefactor de espejo | |
Fusible MINI 15A | 14 (EMS 2) Sistema de gestión del motor | |
Fusible MINI 10A | 15 (EMS 1) Sistema de gestión del motor | |
Fusible MINI 10A | 16 (A/C COMP) Compresor de aire acondicionado | |
Fusible MINI 15A | 17 (FUEL PUMP) Bomba de combustible | |
Fusible FMX/JCase 40A | 19 (MAIN) Fusible principal | |
Fusible FMX/JCase 20A | 20 (ENGINE MAIN) Sistema de control del motor | |
Fusible FMX/JCase 30A | 21 (BLOWER MTR) Motor soplador de AC | |
Fusible FMX/JCase 40A | 22 (RAD FAN HI) Ventilador del radiador velocidad alta | |
Fusible FMX/JCase 30A | 23 (IGN 2) Encendido | |
Fusible FMX/JCase 30A | 24 (IGN 1) Encendido | |
Fusible FMX/JCase 20A | 25 (HEAD LAMP) Faros | |
Fusible FMX/JCase 50A | 26 (ABS) Sistema de frenos antibloqueo | |
Fusible FMX/JCase 30A | 27 (RAD FAN LOW) Ventilador del radiador velocidad baja | |
Fusible FMX/JCase 30A | 28 (ELEC WINDOW) Ventanas eléctricas | |
Fusible FMX/JCase 30A | 29 (RR DEFOG) Desempañador trasero | |
Fusible FMX/JCase 20A | 30 (ILL LAMP) Iluminación | |
Fusible MINI 10A | 31 (SPARE) Fusible de respuesto | |
Fusible MINI 10A | 32 (SPARE) Fusible de respuesto | |
Fusible MINI 15A | 33 (SPARE) Fusible de respuesto | |
Otro | 34 (-) - | |
Extractor de fusible | Fuse Puller Herramienta para la extracción de los fusibles. | |
Relé | R1 (A/C COMP RELAY) Compresor de aire acondicionado | |
Relé | R2 (HORN RELAY) Bocina | |
Relé | R3 (ILL LAMP RELAY) Iluminación | |
Relé | R4 (FUEL PUMP RELAY) Bomba de combustible | |
Relé | R5 (FRT FOG RELAY) Luces antiniebla delanteras | |
Relé | R6 (HEAD LAMP RELAY) Faros | |
Relé | R7 (RAD FAN LOW RELAY) Ventilador del radiador velocidad baja | |
Relé | R8 (ELEC WINDOW RELAY) Ventanas eléctricas | |
Relé | R9 (RR DEFOG RELAY) Desempañador trasero | |
Relé | R10 (BLOWER MOTOR RELAY) Motor soplador de AC | |
Relé | R11 (RAD FAN HI RELAY) Ventilador del radiador velocidad alta | |
Relé | R12 (ENGINE RELAY) Sistema de control del motor |
Caja de fusibles del compartimento del motor (Ver. 2)
| Tipo | Descripción | |
|---|---|---|
Fusible MINI 10A | 1 Luces de carretera derechas (RH) Haz de luz | |
Fusible MINI 10A | 2 Luces de carretera izquierdas (LH) | |
Fusible MINI 10A | 3 Luces de cruce derechas (RH) | |
Fusible MINI 10A | 4 Luces de cruce izquierdas (LH) | |
Fusible MINI 10A | 5 Luces de posición y traseras derechas (RH) | |
Fusible MINI 10A | 6 Luces traseras izquierdas (LH) | |
Fusible MINI 10A | 7 Sirena de alarma antirrobo | |
Fusible MINI 15A | 8 Faros antiniebla | |
Fusible MINI 10A | 9 Señal acústica de advertencia | |
Fusible MINI 15A | 10 Calefacción Asientos | |
Diodo MINI | 11 Sistema de gestión del motor | |
Fusible MINI 15A | 12 Toma de corriente auxiliar | |
Fusible MINI 10A | 13 Espejos retrovisores eléctricos calefactables | |
Fusible MINI 15A | 14 Sistema de gestión del motor | |
Fusible MINI 10A | 15 Sistema de gestión del motor | |
Fusible MINI 10A | 16 Embrague del compresor del aire acondicionado | |
Fusible MINI 15A | 17 Bomba de combustible | |
Fusible MINI 10A | 18 Sistema de gestión del motor | |
Fusible FMX/JCase 40A | 19 Bloque de fusibles/relés del panel de instrumentos | |
Fusible FMX/JCase 30A | 20 Módulo de control del motor (ECM) | |
Fusible FMX/JCase 30A | 21 Motor del ventilador del sistema de climatización (HVAC) | |
Fusible FMX/JCase 40A | 22 Motor del ventilador de refrigeración | |
Fusible FMX/JCase 30A | 23 Circuitos principales de encendido | |
Fusible FMX/JCase 30A | 24 Circuitos del interruptor de encendido | |
Fusible FMX/JCase 20A | 25 Sistema de iluminación | |
Fusible FMX/JCase 60A | 26 Sistema de frenos antibloqueo (ABS) | |
Fusible FMX/JCase 50A | 26 Sistema de frenos antibloqueo (ABS) | |
Fusible FMX/JCase 30A | 27 Motor del ventilador de refrigeración | |
Fusible FMX/JCase 30A | 28 Elevalunas eléctricos | |
Fusible FMX/JCase 30A | 29 Desempañador de la luneta trasera | |
Fusible FMX/JCase 20A | 30 Iluminación del cuadro de instrumentos | |
Extractor de fusible | Fuse Puller Herramienta para la extracción de los fusibles. | |
Relé | R1 Relé del embrague del compresor del aire acondicionado | |
Relé | R2 Relé de la bocina | |
Relé | R3 Relé de las luces de estacionamiento | |
Relé | R4 Relé de la bomba de combustible | |
Relé | R5 Relé de las luces antiniebla | |
Relé | R6 Relé de los faros | |
Relé | R7 Relé de baja velocidad del ventilador de refrigeración | |
Relé | R8 Relé de los elevalunas eléctricos | |
Relé | R9 Relé del desempañador de la luneta trasera | |
Relé | R10 Relé del motor del ventilador del sistema de climatización | |
Relé | R11 Relé de alta velocidad del ventilador de refrigeración | |
Relé | R12 Relé del módulo de control del motor (ECM) |
Caja de fusibles del habitáculo
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 20A | 1 | (SUN ROOF) Techo solar | |
Fusible MINI 15A | 2 | (STOP LP) Luces de freno | |
Fusible MINI 10A | 3 | (ROOM LP) Luces interiores | |
Fusible MINI 10A | 4 | (ALDL) Conector de Datos de la Línea de Montaje | |
Fusible MINI 15A | 7 | (DR LOCK) Sistema de cierre de puertas eléctrico | |
Fusible MINI 15A | 8 | (HAZARD) Luz de emergencia o balizas | |
Fusible MINI 10A | 9 | (TCM) Unidad de control de transmisión | |
Fusible MINI 10A | 10 | (AUDIO) Sistema de audio | |
Fusible MINI 10A | 11 | (ELEC MIRR) Espejos eléctricos | |
Fusible MINI 25A | 12 | (WIPER) Limpiaparabrisas | |
Fusible MINI 15A | 13 | (EMS ) Sistema de gestión del motor | |
Fusible MINI 10A | 14 | (BACK-UP) Luces de reversa | |
Fusible MINI 10A | 15 | (ECM) Unidad de control del motor | |
Fusible MINI 10A | 16 | (CLUSTER) Cuadro de instrumentos | |
Fusible MINI 10A | 17 | (RLY IGN) Relé de Encendido | |
Fusible MINI 20A | 18 | (HEATER) Sistema de aire acondicionado | |
Fusible MINI 10A | 19 | (AIR BAG) Airbag | |
Fusible MINI 10A | 20 | (TURN SIG) Luces de giro o guiño | |
Fusible MINI 10A | 21 | (CRUISE) Control de crucero | |
Fusible MINI 15A | 22 | (AUDIO) Sistema de audio | |
Fusible MINI 15A | 23 | (CIGAR) Encendedor de cigarrillos / enchufes de corriente |
