Diagrama de fusibles de Dacia Logan 2018
El Logan 2018 2da generación (conocida también como "L52") tiene 2 cajas de fusibles distintas:

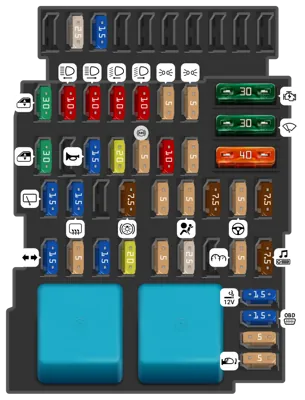

Diagrama de Fusibles en el habitáculo
Diagrama de Fusiblera del motor
Fusibles en el habitáculo
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 25A | 2 | Elevalunas del conductor impulsional | |
Fusible MINI 15A | 3 | Emplazamiento reservado para equipamientos complementarios. | |
Fusible MINI 30A | 11 | Elevalunas eléctricos delanteros | |
Fusible MINI 10A | 12 | Luz izquierda de carretera | |
Fusible MINI 10A | 13 | Luz derecha de carretera | |
Fusible MINI 10A | 14 | Luz izquierda de cruce | |
Fusible MINI 10A | 15 | Luz derecha de cruce | |
Fusible MINI 5A | 16 | Luces izquierdas de posición | |
Fusible MINI 5A | 17 | Luces derechas de posición | |
Fusible MINI 30A | 18 | Elevalunas eléctricos traseros | |
Fusible MINI 15A | 20 | Bocina | |
Fusible MINI 20A | 21 | Traba automática de las puertas | |
Fusible MINI 5A | 22 | ABS | |
Fusible MINI 10A | 23 | Plafonier, elevalunas del conductor; climatización, iluminador de la guantera | |
Fusible MINI 5A | 24 | Ayuda al aparcamiento, boca de desempañado trasera | |
Fusible MINI 15A | 25 | Marcha atrás, limpialuneta | |
Fusible MINI 15A | 26 | Regulador / Limitador de velocidad, retrovisor térmico, luneta trasera, alerta de cinturón desabrochado, ayuda al aparcamiento, multimedia | |
Fusible MINI 7.5A | 28 | Luces de stop | |
Fusible MINI 5A | 29 | Inyección, emplazamiento reservado para equipamientos complementarios | |
Fusible MINI 5A | 30 | Airbag | |
Fusible MINI 7.5A | 31 | Dependiendo del vehículo, fallo en el circuito de carburante gasolina | |
Fusible MINI 5A | 32 | Dirección asistida | |
Fusible MINI 7.5A | 33 | Emplazamiento reservado para equipamientos complementarios. | |
Fusible MINI 15A | 34 | Luces direccionales | |
Fusible MINI 5A | 35 | Unidad central eléctrica del habitáculo, antirrobo | |
Fusible MINI 15A | 36 | Unidad central eléctrica del habitáculo | |
Fusible MINI 20A | 37 | Mando bajo volante | |
Fusible MINI 5A | 38 | Alarma [OPCIONAL] | |
Fusible MINI 25A | 39 | Mando bajo volante | |
Fusible MINI 5A | 41 | Cuadro de instrumentos | |
Fusible MINI 7.5A | 42 | Radio | |
Fusible ATO 30A | 43 | Motor de arranque | |
Fusible ATO 30A | 44 | Lavaparabrisas | |
Fusible ATO 40A | 45 | Ventilación del habitáculo | |
Fusible MINI 15A | 46 | Encendedor de cigarros | |
Fusible MINI 15A | 47 | Toma de diagnóstico y radio | |
Fusible MINI 5A | 48 | Retrovisor térmico | |
Fusible MINI 5A | 49 | Retrovisores eléctricos |
Fusiblera del motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MAXI 50A | 1 | ABS/ESP | |
Fusible MAXI 60A | 2 | Inmovilizador, circuito de alimentación de fusibles del habitáculo F28-F31 | |
Fusible MAXI 60A | 3 | Alimentación de fusibles del habitáculo F11, F23 – F27, F34 y F39 | |
Fusible ATO 25A | 4 | ABS/ESP | |
Fusible MINI 30A | 5 | Luneta trasera y espejos calefactables (térmicos) | |
Fusible MINI 15A | 6 | Faros antiniebla delanteros | |
Fusible MINI 7.5A | 7 | Asientos calefactables (térmicos) | |
Fusible MINI 25A | 8 | Primera velocidad del ventilador eléctrico [equipamiento sin aire acondicionado] | |
Fusible ATO 25A | 9 | Fusible para el relé del sistema de gestión del motor | |
Fusible MAXI 40A | 10 | Ventilador eléctrico del sistema de refrigeración | |
Fusible MINI 15A | 15 | Sistema de gestión del motor | |
Diodo MINI | D1 | Diodo del compresor del aire acondicionado | |
Relé | R1 | Relé de control del motor | |
Relé | R2 | Relé del compresor del aire acondicionado o primera velocidad del ventilador eléctrico [según equipamiento] | |
Relé | R3 | Relé de la bomba de combustible | |
Relé | R4 | Bocina (Claxon) | |
Relé | R5 | Motor de arranque / Bomba de combustible |
