Diagrama de fusibles de Chrysler Cirrus 2007
El Cirrus 2007 3ra generación (conocida también como "JS") tiene una caja de fusibles:

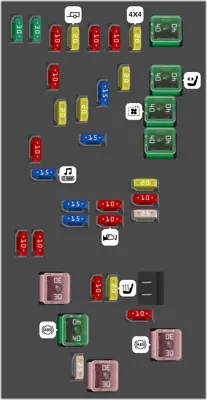

Módulo de Potencia Totalmente Integrado (TIPM)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible FMX/JCase 40A | 1 | - | |
Fusible MINI 20A | 2 | Módulo AWD | |
Fusible MINI 10A | 3 | Alimentación de Batería - Luz de Freno Central Superior (CHMSL) / Interruptor de Freno | |
Fusible MINI 10A | 4 | Alimentación de Batería - Interruptor de Encendido | |
Fusible MINI 20A | 5 | Remolque de Tráiler - Si está Equipado | |
Fusible MINI 10A | 6 | Consumo con Encendido Apagado (IOD) - Interruptor de Espejo Eléctrico/Controles de Clima | |
Fusible MINI 30A | 7 | Detección de Consumo con Encendido Apagado (IOD) 1 | |
Fusible MINI 30A | 8 | Detección de Consumo con Encendido Apagado (IOD) 2 | |
Fusible FMX/JCase 40A | 9 | Alimentación de Batería - Asientos Eléctricos - Si está Equipado/ Bomba de Aire PZEV - Si está Equipado | |
Fusible MINI 20A | 10 | Alimentación de Batería - Nodo del Compartimiento de Cabina (CCN) | |
Fusible MINI 15A | 11 | Toma de Corriente Seleccionable | |
Fusible MINI 20A | 12 | - | |
Fusible MINI 20A | 13 | - | |
Fusible MINI 10A | 14 | Consumo con Encendido Apagado (IOD) - Nodo del Compartimiento de Cabina (CCN)/Luces Interiores | |
Fusible FMX/JCase 40A | 15 | Alimentación de Batería - Relé del Ventilador del Radiador | |
Fusible MINI 15A | 16 | Encendido (IGN) en Marcha/ACC - Encendedor de Cigarrillos/Módulo de Techo Solar Eléctrico (PWR) | |
Fusible MINI 10A | 17 | Consumo con Encendido Apagado (IOD) - Módulo de Control Inalámbrico (WCM)/ Reloj/Módulo de Control de Dirección (SCM) | |
Fusible FMX/JCase 40A | 18 | Alimentación de Batería - Relé de Apagado Automático (ASD) | |
Fusible MINI 20A | 19 | Consumo con Encendido Apagado (IOD) - Alimentación de Amplificador de Potencia 2 - Si está Equipado | |
Fusible MINI 15A | 20 | Consumo con Encendido Apagado (IOD) - Radio | |
Fusible MINI 10A | 21 | - | |
Fusible MINI 10A | 22 | Encendido en Marcha - Controles de Clima/Portavasos Calefaccionado - Si está Equipado | |
Fusible MINI 15A | 23 | Alimentación del Relé de Apagado Automático (ASD) 3 | |
Fusible MINI 25A | 24 | Alimentación de Batería - Alimentación de Techo Solar Eléctrico (PWR) | |
Fusible MINI 10A | 25 | Encendido en Marcha - Espejos Calefaccionados - Si está Equipado | |
Fusible MINI 15A | 26 | Alimentación del Relé de Apagado Automático (ASD) 2 | |
Fusible MINI 10A | 27 | Encendido en Marcha - Módulo de Clasificación de Ocupantes (OCM)/ Controlador de Retención de Ocupantes (ORC) | |
Fusible MINI 10A | 28 | Encendido en Marcha - Módulo de Clasificación de Ocupantes (OCM)/ Controlador de Retención de Ocupantes (ORC) | |
Fusible FMX/JCase - | 29 | Coche Caliente (No se Requiere Fusible) | |
Fusible MINI 20A | 30 | Encendido en Marcha - Asientos Calefaccionados - Si está Equipado | |
Fusible MINI 10A | 31 | - | |
Fusible FMX/JCase 30A | 32 | Alimentación del Relé de Apagado Automático (ASD) 1 | |
Fusible MINI 10A | 33 | Alimentación de Batería - Banco de Interruptores/Conector de Enlace de Diagnóstico/Módulo de Control del Tren Motriz (PCM) | |
Fusible FMX/JCase 30A | 34 | Alimentación de Batería - Módulo de Frenos Antibloqueo (ABS) - Si está Equipado/ Módulo de Control Electrónico de Estabilidad (ESC) - Si está Equipado | |
Fusible FMX/JCase 40A | 35 | Alimentación de Batería - Módulo de Frenos Antibloqueo (ABS) - Si está Equipado/ Módulo de Control Electrónico de Estabilidad (ESC) - Si está Equipado | |
Fusible FMX/JCase 30A | 36 | Alimentación de Batería - Módulo de Puerta del Pasajero (PDM)/Módulo de Puerta del Conductor (DDM) | |
Fusible MINI 25A | 37 | Módulo de Capota Eléctrica - Si está Equipado |
