Diagrama de fusibles de Chevrolet Trax 2020
El Trax 2020 1ra generación (conocida también como "U200") tiene 4 cajas de fusibles distintas:
Diagrama de Bloque de fusibles del compartimento del motor
Diagrama de Bloque de Fusibles Auxiliar
Diagrama de Bloque de fusibles del tablero de instrumentos
Diagrama de Bloque de fusibles del compartimento trasero
Bloque de fusibles del compartimento del motor
| Tipo | Descripción | |
|---|---|---|
Fusible MINI 25A | 1 Techo corredizo | |
Fusible MINI 7.5A | 2 Interruptor del espejo retrovisor exterior/Ventana eléctrica del lado del conductor/Sensor de lluvia/Abridor universal de puerta de garaje | |
Fusible MINI 5A | 3 Solenoide de ventilación del cartucho | |
Fusible MINI 30A | 5 Válvula del módulo de control electrónico de frenos | |
Fusible MINI 5A | 6 Sensor de batería inteligente | |
Fusible MINI 10A | 7 Bloqueo eléctrico de la columna de dirección | |
Fusible MINI 15A | 8 Módulo de control de la transmisión/FICM | |
Fusible MINI 5A | 9 Módulo de detección automática de ocupación | |
Fusible MINI 10A | 10 Interruptor de nivelación de faros/Motor de nivelación de faros/Cámara de visión trasera/Espejo retrovisor interior | |
Fusible MINI 20A | 11 Limpiaparabrisas trasero | |
Fusible MINI 25A | 12 Desempañador de la ventana trasera | |
Fusible MINI 10A | 13 Interruptor de soporte lumbar eléctrico | |
Fusible MINI 7.5A | 14 Espejo retrovisor exterior calefaccionado | |
Fusible MINI 20A | 15 Batería del módulo de control del sistema de combustible | |
Fusible MINI 25A | 16 Módulo de asiento calefaccionado/Módulo de memoria | |
Fusible MINI 10A | 17 Convertidor TIM CC CC/Módulo de control del sistema de combustible RC/Módulo de brújula | |
Fusible MINI 5A | 18 Módulo de control del motor RC/Módulo de control de la transmisión RC/FICM RC | |
Fusible MINI 20A | 19 Bomba de combustible | |
Fusible MINI 15A | 21 Relé del ventilador (BEC auxiliar) | |
Fusible MINI 15A | 23 Bobina de encendido/Bobina del inyector | |
Fusible MINI 10A | 24 Bomba del lavaparabrisas | |
Fusible MINI 10A | 25 Nivelación automática de faros | |
Fusible MINI 10A | 26 EMS Var 1 | |
Fusible MINI 20A | 29 Tren motriz del módulo de control del motor/Encendido 1/Encendido 2 | |
Fusible MINI 10A | 30 EMS Var 2 | |
Fusible MINI 15A | 31 Faro de luz alta izquierdo | |
Fusible MINI 15A | 32 Faro de luz alta derecho | |
Fusible MINI 15A | 33 Batería del módulo de control del motor | |
Fusible MINI 15A | 34 Bocina | |
Fusible MINI 10A | 35 Embrague del aire acondicionado | |
Fusible MINI 15A | 36 Faros antiniebla delanteros | |
Extractor de fusible | FUSE PULLER Herramienta para la extracción de los fusibles. | |
Fusible FMX/JCase 40A | JCF1 Bomba del módulo de control electrónico de frenos | |
Fusible FMX/JCase 30A | JCF2 Limpiaparabrisas delantero | |
Fusible FMX/JCase 40A | JCF3 Soplador del módulo de potencia lineal | |
Fusible FMX/JCase 30A | JCF4 IEC RC | |
Fusible FMX/JCase 40A | JCF8 Ventilador de refrigeración bajo - medio | |
Fusible FMX/JCase 60A | JCF9 Ventilador de refrigeración - alto | |
Fusible FMX/JCase 30A | JCF10 EVP | |
Fusible FMX/JCase 30A | JCF11 Solenoide de arranque | |
Relé | R1 Marcha/Arranque | |
Relé | R2 Bomba de combustible | |
Relé | R3 Ventilador de refrigeración - medio | |
Relé | R4 - | |
Relé | R5 Relé del tren motriz | |
Relé | R6 Ventilador de refrigeración - alto | |
Relé | R7 Motor de arranque | |
Relé | R8 Ventilador de refrigeración - bajo |
Bloque de Fusibles Auxiliar
| Tipo | Nro | Descripción | |
|---|---|---|---|
Relé | 01 | Bomba de vacío eléctrica | |
Relé | 02 | Control del ventilador de refrigeración 1 | |
Relé | 03 | Control del ventilador de refrigeración 2 | |
Relé | 04 | Remolque [solo 1.4L] |
Bloque de fusibles del tablero de instrumentos
| Tipo | Descripción | |
|---|---|---|
Fusible MINI 15A | F1 Módulo de control de la carrocería 1 | |
Fusible MINI 15A | F2 Módulo de control de la carrocería 2 | |
Fusible MINI 15A | F3 Módulo de control de la carrocería 3 | |
Fusible MINI 15A | F4 Módulo de control de la carrocería 4 | |
Fusible MINI 15A | F5 Módulo de control de la carrocería 5 | |
Fusible MINI 15A | F6 Módulo de control de la carrocería 6 | |
Fusible MINI 15A | F7 Módulo de control de la carrocería 7 | |
Fusible MINI 30A | F8 Módulo de control de la carrocería 8 | |
Fusible MINI 2A | F9 Interruptor de encendido de lógica discreta | |
Fusible MINI 10A | F10 Batería del módulo de diagnóstico de detección | |
Fusible MINI 7.5A | F11 Enlace de datos | |
Fusible MINI 10A | F12 Módulo HVAC/ICS | |
Fusible MINI 10A | F13 Relé del portón trasero | |
Fusible MINI 20A | F14 Módulo de compuerta central | |
Fusible MINI 10A | F15 Advertencia de salida de carril/GENTEX | |
Fusible MINI - | F16 - | |
Fusible MINI | F17 Bloqueo eléctrico de la columna de dirección | |
Fusible MINI 5A | F18 Módulo de asistencia de estacionamiento/ Alerta de zona ciega lateral | |
Fusible MINI 5A | F19 Módulo de control de la carrocería/Control de voltaje regulado | |
Fusible MINI 2A | F20 Espiral del reloj | |
Fusible MINI | F21 Aire acondicionado/Toma de corriente accesoria/ PRNDM | |
Fusible MINI 20A | F22 Toma de corriente auxiliar/CC delantera | |
Fusible MINI | F23 HVAC/MDL/ICS | |
Fusible MINI - | F24 - | |
Fusible MINI 10A | F25 Módulo OnStar/ Eraglonass | |
Fusible MINI 10A | F26 Bomba de vacío eléctrica | |
Fusible MINI 10A | F27 Tablero de instrumentos/ Calefactor auxiliar/ Pantalla auxiliar de imagen virtual | |
Fusible MINI 20A | F28 Alimentación del remolque 2 | |
Fusible MINI | F29 Sistema de infoentretenimiento | |
Fusible MINI | F30 CC CC 400W | |
Fusible MINI 5A | F31 Batería del módulo del tablero de instrumentos | |
Fusible MINI 15A | F32 Módulo de audio de caja plateada/Navegación | |
Fusible MINI | F33 Alimentación del remolque 1 | |
Fusible MINI 20A | F34 Entrada pasiva/ Arranque pasivo | |
Fusible MIDI | M01 Coeficiente de temperatura positivo | |
Fusible FMX/JCase | S/B01 Refrigeración del tren motriz - 1 | |
Fusible FMX/JCase | S/B02 Refrigeración del tren motriz - 2 | |
Fusible FMX/JCase 30A | S/B03 Ventanas eléctricas delanteras | |
Fusible FMX/JCase 30A | S/B04 Ventanas eléctricas traseras | |
Fusible FMX/JCase 30A | S/B05 Relé de modo logístico/ CC CC 400W | |
Fusible FMX/JCase 30A | S/B06 Asiento eléctrico del conductor | |
Fusible FMX/JCase - | S/B07 - | |
Fusible FMX/JCase 25A | S/B08 Módulo de interfaz del remolque | |
Circuit breaker MINI | CB1 - | |
Relé | R1 Accesorio/Alimentación accesoria retenida | |
Relé | R2 Portón trasero | |
Relé | R3 - | |
Relé | R4 Ventilador | |
Relé | R5 Modo logístico |

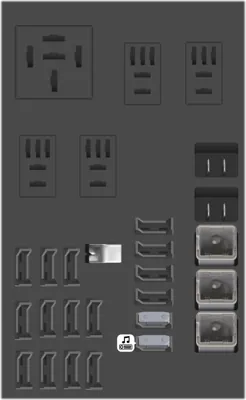

Bloque de fusibles del compartimento trasero
| Tipo | Descripción | |
|---|---|---|
Fusible MINI | F1 Amplificador de audio | |
Fusible MINI | F2 Módulo de control de la tracción trasera | |
Fusible MINI | F3 - | |
Fusible MINI | F4 - | |
Fusible MINI | F5 - | |
Fusible MINI | F6 - | |
Fusible MINI | F7 - | |
Fusible MINI | F8 - | |
Fusible MINI | F9 - | |
Fusible MINI | F10 - | |
Fusible MINI | F11 - | |
Fusible MINI | F12 - | |
Fusible MINI | F13 - | |
Fusible MINI | F14 - | |
Fusible MINI | F15 - | |
Fusible MINI | F16 - | |
Fusible MINI | F17 - | |
Fusible FMX/JCase | S/B01 Transformador CC-CC 400W | |
Fusible FMX/JCase | S/B02 Transformador CC-CC 400W | |
Fusible FMX/JCase | S/B03 Módulo inversor CC/CA | |
Fusible FMX/JCase | S/B04 - | |
Fusible FMX/JCase | S/B05 - | |
Relé | RLY01 - | |
Relé | RLY02 - | |
Relé | RLY03 - | |
Relé | RLY04 - | |
Relé | RLY05 - | |
Circuit breaker | CB1 - |
