Diagrama de fusibles de Chevrolet Trax 2019
El Trax 2019 1ra generación (conocida también como "U200") tiene 4 cajas de fusibles distintas:
Diagrama de Bloque de fusibles compartimiento de motor
Diagrama de Bloque auxiliar de fusibles
Diagrama de Bloque de fusibles del tablero de instrumentos
Diagrama de Bloque de fusibles del compartimiento trasero
Bloque de fusibles compartimiento de motor
| Tipo | Descripción | |
|---|---|---|
Fusible MINI | 1 Quemacocos | |
Fusible MINI | 2 Interruptor del espejo retrovisor exterior/ Ventana eléctrica lado del conductor/ Sensor de lluvia/
Abridor universal de puerta de cochera | |
Fusible MINI | 3 Solenoide de ventilación de recipiente | |
Fusible MINI | 5 Válvula de módulo de control electrónico de frenos | |
Fusible MINI | 6 Sensor de batería
inteligente | |
Fusible MINI | 7 Bloqueo eléctrico de la columna de
dirección | |
Fusible MINI | 8 Módulo de control de transmisión/FICM | |
Fusible MINI | 9 Módulo de detección automática de ocupantes | |
Fusible MINI | 10 Interruptor de
nivelación de faros delanteros/Motor de nivelación de luces/ Cámara de visión trasera/ Espejo retrovisor interior | |
Fusible MINI | 11 Limpiador trasero | |
Fusible MINI | 12 Desempañador de la
ventana trasera | |
Fusible MINI | 13 Interruptor lumbar eléctrico | |
Fusible MINI | 14 Calentador del espejo retrovisor exterior | |
Fusible MINI | 15 Batería de módulo | |
Fusible MINI | 16 Módulo de asiento con calefacción/ Módulo de memoria | |
Fusible MINI | 17 Convertidor TIM DC DC/Módulo de control de sistema combustible RC/
Módulo de brújula | |
Fusible MINI | 18 Módulo de control de motor RC/Módulo de control de transmisión RC/ FICM RC | |
Fusible MINI | 19 Bomba de combustible [sólo 1.8L] | |
Fusible MINI | 21 Relevador de ventilador (BEC auxiliar) | |
Fusible MINI | 23 Bobina/inyectores de ignición | |
Fusible MINI | 24 Bomba de lavador | |
Fusible MINI | 25 Nivelación automática de faros delanteros | |
Fusible MINI | 26 EMS Var 1 | |
Fusible MINI | 29 Ignición 1/Ignición 2 de tren motriz de módulo de control de motor | |
Fusible MINI | 30 EMS Var 2 | |
Fusible MINI | 31 Faro de luz alta izquierdo | |
Fusible MINI | 32 Faro de luz alta derecho | |
Fusible MINI | 33 Batería del módulo de control del motor | |
Fusible MINI | 34 Horn | |
Fusible MINI | 35 Embrague del compresor del aire acondicionado | |
Fusible MINI | 36 Luces de niebla delanteras | |
Extractor de fusible | FUSE PULLER Fuse puller | |
Fusible FMX/JCase | JCF1 Bomba de módulo de control electrónico de frenos | |
Fusible FMX/JCase | JCF2 Limpiador delantero | |
Fusible FMX/JCase | JCF3 Soplador de módulo de potencia lineal | |
Fusible FMX/JCase | JCF4 IEC R/C | |
Fusible FMX/JCase | JCF8 Ventilador de enfriamiento bajo/ medio [1.4L]/ Ventilador de enfriamiento bajo [1.8L] | |
Fusible FMX/JCase | JCF9 Ventilador de enfriamiento - alta | |
Fusible FMX/JCase | JCF10 EVP | |
Fusible FMX/JCase | JCF11 Solenoide del motor | |
Relé | R1 Run/Crank (marcha / corr conmutada) | |
Relé | R2 Bomba de combustible [sólo 1.8L] | |
Relé | R3 Ventilador de enfriamiento medio | |
Relé | R5 Relevador de tren motriz | |
Relé | R6 Ventilador de enfriamiento - alta | |
Relé | R7 Motor de arranque | |
Relé | R8 Ventilador de enfriamiento - baja |
Bloque auxiliar de fusibles
| Tipo | Nro | Descripción | |
|---|---|---|---|
Relé | 01 | Bomba eléctrica de vacío | |
Relé | 02 | Control del ventilador enfriamiento 1 | |
Relé | 03 | Control del ventilador enfriamiento 2 | |
Relé | 04 | Remolque [solo 1.4L] |
Bloque de fusibles del tablero de instrumentos
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI | 1 | Módulo de control de la carrocería 1 | |
Fusible MINI | 2 | Módulo de control de la carrocería 2 | |
Fusible MINI | 3 | Módulo de control de la carrocería 3 | |
Fusible MINI | 4 | Módulo de control de la carrocería 4 | |
Fusible MINI | 5 | Módulo de control de la carrocería 5 | |
Fusible MINI | 6 | Módulo de control de la carrocería 6 | |
Fusible MINI | 7 | Módulo de control de la carrocería 7 | |
Fusible MINI | 8 | Módulo de control de la carrocería 8 | |
Fusible MINI | 9 | Sensor lógico discreto de encendido | |
Fusible MINI | 10 | Batería de módulo de detección y diagnóstico | |
Fusible MINI | 11 | Conexión de enlace de datos | |
Fusible MINI | 12 | Módulo HVAC/ICS | |
Fusible MINI | 13 | Relevador de la puerta trasera | |
Fusible MINI | 14 | Módulo de puerta central | |
Fusible MINI | 15 | Advertencia de alejamiento de carril/ GENTEX | |
Fusible MINI | 17 | Bloqueo eléctrico de la columna de
dirección | |
Fusible MINI | 18 | Módulo de asistencia de estacionamiento/ Alerta de zona ciega lateral | |
Fusible MINI | 19 | Módulo de control de carrocería/ Control de voltaje
regulado | |
Fusible MINI | 20 | Resorte de reloj | |
Fusible MINI | 21 | Aire acondicionado/
Tomacorriente para accesorios/ PRNDM | |
Fusible MINI | 22 | Tomacorriente
auxiliar/ CD delantero | |
Fusible MINI | 23 | HVAC/MDL/ICS | |
Fusible MINI | 25 | Modulo OnStar/
Eraglonass | |
Fusible MINI | 26 | Bomba eléctrica de vacío | |
Fusible MINI | 27 | Grupo de
instrumentos/
Calentador auxiliar/ Pantalla de imagen virtual auxiliar | |
Fusible MINI | 28 | Avance de remolque 2 | |
Fusible MINI | 29 | Sistema de Infoentretenimiento | |
Fusible MINI | 30 | CD CD 400W | |
Fusible MINI | 31 | Batería de módulo de grupo de instrumentos (IPC) | |
Fusible MINI | 32 | Módulo de audio de caja de plata/
Navegación | |
Fusible MINI | 33 | Avance de remolque 1 | |
Fusible MINI | 34 | Entrada pasiva/
Arranque pasivo | |
Fusible FMX/JCase | SBF1 | Enfriamiento de tren motriz – 1 | |
Fusible FMX/JCase | SBF2 | Enfriamiento de tren motriz – 2 | |
Fusible FMX/JCase | SBF3 | Ventanas delanteras
eléctricas | |
Fusible FMX/JCase | SBF4 | Ventanas traseras
eléctricas | |
Fusible FMX/JCase | SBF5 | Relevador de modo de logística/ CD
CD 400W | |
Fusible FMX/JCase | SBF6 | Asiento eléctrico del conductor | |
Fusible FMX/JCase | SBF8 | Módulo de interfaz de remolque | |
Fusible MAXI | M01 | Coeficiente de temperatura positivo | |
Relé | R01 | Accesorio/Energía retenida para accesorios | |
Relé | R02 | Puerta trasera | |
Relé | R04 | Relevador de ventilador | |
Relé | R05 | Modalidad de logística |

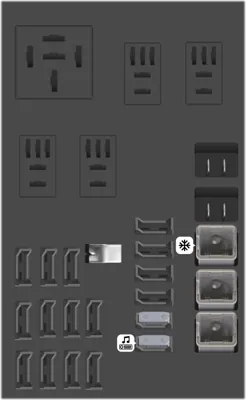

Bloque de fusibles del compartimiento trasero
| Tipo | Descripción | |
|---|---|---|
Fusible MINI | F1 Amplificador de audio | |
Fusible MINI | F2 Módulo de control de transmisión trasero | |
Fusible FMX/JCase | S/B01 Transformador 400W DC-DC | |
Fusible FMX/JCase | S/B02 Transformador 400W DC-DC | |
Fusible FMX/JCase | S/B03 Módulo inversor DC/AC |
