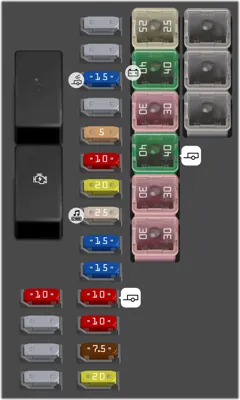

Diagrama de fusibles de Chevrolet Trax 2013

Quemacocos

Interruptor del espejo retrovisor exterior

Solenoide de ventilación de recipiente [solo 1.4L]

Válvula de módulo de control electrónico de frenos

Batería del módulo de control de la transmisión

Resistor/Capacitor (R/C) de módulo de control de sistema de combustible [solo 1.4L]/ Nivelación de faros

Limpiador del medallón

Desempañante del medallón

Calentador del espejo retrovisor exterior trasero

Batería de módulo

Módulo de asiento con calefacción

Módulo de control de transmisión R/C

Módulo de control de motor R/C

Bomba de combustible [sólo 1.8L]

Relevador de ventilador (Bloque de fusible auxiliar) [1.4L]/Ventilador 3 Relevador 85 [1.8L]

Bomba de arranque en frío [sólo 1.8L]

Bobina/inyectores de ignición

Bomba de lavador

Solenoide de purga de recipiente/ Solenoide de válvula de agua/Sensores de oxígeno Solenoide de compuerta de desperdicio pre y post/turbocargador [1.4L]/Solenoide de derivación de turbocargador [1.4L]/Solenoide de válvula de afinación de múltiple de admisión (IMTV) [1.8L]

Ignición 1/Ignición 2 de tren motriz de módulo de control de motor

Sensor de flujo de aire

Faro de luz alta izquierdo

Faro de luz alta derecho

Batería del módulo de control del motor

Horn

Embrague del compresor del aire acondicionado

Luces de niebla delanteras

Bomba de módulo de control electrónico de frenos

Limpiador delantero

Motor del ventilador

IEC R/C

Ventilador de enfriamiento bajo/ medio [1.4L]/ Ventilador de enfriamiento bajo [1.8L]

Ventilador de enfriamiento - alta

EVP

Solenoide del motor

Bomba de combustible [sólo 1.8L]

Refacción

Motor de arranque

Run/Crank (marcha/ cigüeñal)

Ventilador de enfriamiento medio [sólo 1.4L]

Relevador de tren motriz

Ventilador de enfriamiento - baja

Ventilador de enfriamiento - alta

Fuse puller

Bomba eléctrica de vacío

Control del ventilador enfriamiento 1

Control del ventilador enfriamiento 2

Remolque [solo 1.4L]

Módulo de control de la carrocería 1

Módulo de control de la carrocería 2

Módulo de control de la carrocería 3

Módulo de control de la carrocería 4

Módulo de control de la carrocería 5

Módulo de control de la carrocería 6

Módulo de control de la carrocería 7

Módulo de control de la carrocería 8

Sensor lógico discreto de encendido

Batería de módulo de detección y diagnóstico

Conexión de enlace de datos

Calentador, ventilación, y aire acondicionado MDL/ICS

Relevador de la puerta trasera

Módulo UPA

Módulo de advertencia de salida de carril (LDW)/Espejo retrovisor interno

Módulo de iluminación frontal adaptable

Ventana eléctrica de conductor

Sensor de lluvia

Control de voltaje regulado de módulo de control de carrocería

Iluminación de fondo del interruptor de volante

Toma de corriente para accesorios AC / PRNDL

Encendedor de cigarrillos/Toma corriente para accesorios CD

Refacción

Refacción

Refacción

Módulo de detección y diagnóstico RC/ Pantalla de detección de pasajero automática

IPC/Módulo de brújula

Interruptor de faros delanteros/ Convertidor DC/ Interruptor de embrague

Refacción

Refacción

Batería de grupo de instrumentos (IPC)

Radio/Campanilla

Pantalla

OnStar/VLBS

PTC 1

PTC 2

Motor delantero de ventana eléctrica

Motor trasero de ventana eléctrica

Relevador de modo de logística

Refacción

Refacción

Refacción

PTC

Refacción

Accesorio/Energía retenida para accesorios

Puerta trasera

Refacción

Relevador de ventilador

Modalidad de logística

Interruptor lumbar eléctrico del asiento del conductor

Interruptor lumbar eléctrico del asiento del pasajero

Amplificador

Receptáculo del remolque

Módulo de Tracción en las cuatro ruedas

Módulo de detección automática de ocupantes

Refacción

Luces de estacionamiento del remolque

Refacción

Refacción

Módulo del remolque

Acoplamiento de navegación

Volante de dirección con calefacción

Receptáculo del remolque

Interruptor EVP

Sensor de agua en el combustible

Espejo retrovisor interior/Control de voltaje regulado

Refacción

Interruptor de asiento eléctrico del conductor/Módulo de memoria

Interruptor del asiento eléctrico del pasajero

Módulo del remolque

Convertidor A/C-D/C

Batería

Lavador de faro

Refacción

Refacción

Refacción

Relevador de ignición

Relevador de marcha
