Diagrama de fusibles de GMC Sierra 2022
El Sierra 2022 5ta generación (conocida también como "T1XX") tiene 4 cajas de fusibles distintas:
Diagrama de Bloque de Fusibles del Compartimento del Motor
Diagrama de Bloque de fusibles del tablero de instrumentos (Izquierdo)
Diagrama de Bloque de Fusibles del Tablero de Instrumentos (Derecho - Delantero)
Diagrama de Bloque de fusibles del tablero de instrumentos (Derecha - Trasero)
Bloque de Fusibles del Compartimento del Motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI | 3 | Faro Izquierdo | |
Fusible MINI | 4 | Faro Derecho | |
Fusible MINI | 6 | Módulo de Iluminación Exterior 7 | |
Fusible MINI | 7 | Módulo de Iluminación Exterior 4 | |
Fusible MINI | 9 | Módulo de Iluminación Exterior 5 | |
Fusible MINI | 11 | Módulo de Control de Carrocería 2 | |
Fusible FMM/MCase | 12 | Desempañador Trasero | |
Fusible MINI | 13 | Lavador Delantero | |
Fusible FMX/JCase | 17 | IECL 1 | |
Fusible FMX/JCase | 19 | Inversor DC/AC | |
Fusible FMX/JCase | 20 | IECR 2 | |
Fusible FMX/JCase | 22 | IECL 2 | |
Fusible FMX/JCase | 24 | Calentador de Combustible | |
Fusible FMX/JCase | 25 | EBCM - Módulo de Control de Freno Electrónico | |
Fusible MINI | 27 | Bocina | |
Fusible MINI | 28 | Luz de Estacionamiento Espejo/Parrilla | |
Fusible MINI | 30 | Módulo de Iluminación Exterior 3 | |
Fusible MINI | 31 | Módulo de Iluminación Exterior 1 | |
Fusible MINI | 33 | NO R/C | |
Fusible MINI | 34 | Radares | |
Fusible MINI | 37 | Encendido MISC IP Luces de Techo | |
Fusible MINI | 38 | Encendido del Ventilador del Asiento | |
Fusible MINI | 40 | Encendido MISC Carrocería | |
Fusible MINI | 41 | Luz de Estacionamiento del Remolque | |
Fusible MINI | 44 | Encendido del Módulo de Integración del Remolque/DEFC/ICCM | |
Fusible MINI | 45 | Motor del Eje Secundario | |
Fusible MINI | 46 | Encendido del Módulo de Control del Motor/Módulo de Control de Transmisión/Control de Chasis Integrado | |
Fusible MINI | 49 | Bomba de Aceite Auxiliar de Transmisión | |
Fusible MINI | 50 | Embrague del aire acondicionado | |
Fusible FMM/MCase | 51 | Módulo de Control de la Caja de Transferencia | |
Fusible MINI | 52 | Limpiaparabrisas Delantero | |
Fusible MINI | 53 | Luz de Freno Central Superior | |
Fusible MINI | 55 | Luz de Reversa del Remolque | |
Fusible MINI | 56 | SADS - Sistema de Amortiguación Semi Activa | |
Fusible MINI | 57 | TTPM/SBZA - Alerta de Zona Ciega Lateral | |
Fusible FMM/MCase | 58 | Motor de Arranque | |
Fusible MINI | 60 | Sensores PWR/TRN 2 | |
Fusible MINI | 62 | Batería DEFC 1/Solenoide de Ventilación del Canister | |
Fusible FMX/JCase | 63 | Módulo de Control de Freno del Remolque | |
Fusible FMX/JCase | 66 | Motor del Ventilador de Enfriamiento Izquierdo | |
Fusible FMX/JCase | 68 | Batería DEFC 2 | |
Fusible FMX/JCase | 69 | Piñón de Arranque | |
Fusible FMX/JCase | 71 | Ventilador de Enfriamiento | |
Fusible FMX/JCase | 72 | Ventilador de Enfriamiento Derecho/Inferior | |
Fusible MINI | 73 | Luz de Freno/Giro del Remolque Izquierda | |
Fusible MINI | 74 | Módulo de Interfaz del Remolque 2 | |
Fusible MINI | 75 | Módulo de Control de Chasis Integrado | |
Fusible FMM/MCase | 76 | Estribo Eléctrico | |
Fusible MINI | 78 | Módulo de Control del Motor | |
Fusible MINI | 79 | Bomba de Recolección de Cabina | |
Fusible MINI | 80 | Sensor del Tren Motriz 1 | |
Fusible MINI | 81 | Luz de Freno/Giro del Remolque Derecha | |
Fusible MINI | 82 | Módulo de Interfaz del Remolque 1 | |
Fusible MINI | 83 | FTZM - Módulo de Zona del Tanque de Combustible | |
Fusible FMM/MCase | 84 | Batería del Remolque | |
Fusible MINI | 86 | Módulo de Control del Motor | |
Fusible MINI | 87 | Inyector B Par | |
Fusible MINI | 88 | Sensor 02 B | |
Fusible MINI | 89 | Sensor 02 A | |
Fusible MINI | 90 | Inyector A Impar | |
Fusible MINI | 92 | Aeropersiana | |
Relé | 5 | Desempañador Trasero | |
Relé | 18 | Inversor DC/AC | |
Relé | 23 | Calentador de Combustible | |
Relé | 35 | Luz de Estacionamiento/Luz de Parrilla Delantera | |
Relé | 36 | Marcha/Arranque | |
Relé | 43 | Motor del Eje Secundario | |
Relé | 59 | Embrague del aire acondicionado | |
Relé | 64 | Motor de Arranque | |
Relé | 70 | Motor de Arranque | |
Relé | 77 | Tren Motriz | |
Fusible MINI | 10 | Módulo de Iluminación Exterior 6 |
Bloque de fusibles del tablero de instrumentos (Izquierdo)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible ATO | F1 | Asientos traseros calefaccionados Izquierdo/Derecho | |
Fusible ATO | F5 | Repuesto | |
Fusible ATO | F6 | Asientos calefaccionados y ventilados Izquierdo/Derecho | |
Fusible ATO | F9 | EOCM - Módulo de control de objeto final/Asistencia de estacionamiento | |
Fusible FMM/MCase | F12 | Asiento eléctrico del pasajero | |
Fusible MINI | F14 | Conector de enlace de datos | |
Fusible MICRO2 | F16 | AMP | |
Fusible FMM/MCase | F17 | MFEG - Control multifunción de la puerta trasera | |
Fusible MICRO2 | F20 | Puerta trasera | |
Fusible FMM/MCase | F22 | Ventana trasera corrediza | |
Fusible MINI | F23 | Módulo de memoria del asiento del conductor y del pasajero | |
Relé | K1 | Ventana trasera corrediza Abrir | |
Relé | K2 | Ventana trasera corrediza Cerrar | |
Relé | K3 | MFEG - Control multifunción de la puerta trasera Alto | |
Relé | K4 | - | |
Relé | K5 | MFEG - Control multifunción de la puerta trasera Menor | |
Relé | K6 | MFEG - Control multifunción de la puerta trasera Bajo |
Bloque de Fusibles del Tablero de Instrumentos (Derecho - Delantero)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible FMM/MCase | F2 | Puertas Izquierdas | |
Fusible MICRO2 | F4 | ELM - Módulo de Iluminación Exterior 2 | |
Fusible MICRO2 | F5 | Módulo de localización de Alta Definición/Tablero de Instrumentos/Pantalla de Visualización Frontal/Humedad/Pila Central Integrada | |
Fusible FMX/JCase | F6 | Ventilador Delantero | |
Fusible MICRO2 | F8 | Interruptor de Ventana Delantera Izquierda | |
Fusible MICRO3 | F10 | Inclinación de la Dirección (LD)/Módulo de Vehículo de Carrocero (HD) | |
Fusible MICRO3 | F11 | Módulo de Procesamiento de Video/Cámara de Control Superior | |
Fusible MICRO3 | F12 | Módulo de Puerta de Enlace Central/Plataforma de Control Telemático/Bloqueo de Columna/Sistema de Monitoreo del Conductor | |
Fusible MICRO2 | F17 | Controles del Volante | |
Fusible MICRO2 | F22 | Volante Calefaccionado | |
Fusible MICRO3 | F25 | Luz Puntual Izquierda/Derecha | |
Fusible MICRO3 | F26 | Puertos USB/Opción de Equipo Especial Alimentación de Accesorios Retenida | |
Fusible FMX/JCase | F27 | Toma de Corriente de Accesorios/Alimentación de Accesorios Retenida | |
Fusible MICRO2 | F28 | Toma de Corriente de Accesorios/Batería | |
Fusible MICRO3 | F30 | Módulo de Detección y Diagnóstico/Detección Automática de Ocupantes | |
Fusible MICRO2 | F31 | Módulo de Control de Carrocería 3 | |
Fusible MICRO3 | F32 | Actuador de Función Remota/Módulo de Carga Inalámbrica/Conector Auxiliar/Conector Auxiliar del Módulo de Pila Central/Interruptor de Control de Freno de Remolque | |
Fusible MICRO2 | F33 | Módulo de Control de Carrocería 4 | |
Fusible MICRO2 | F42 | Interruptor de Freno de Estacionamiento Eléctrico | |
Fusible MICRO2 | F44 | Placa de Interfaz de la Palanca de Cambios | |
Fusible MICRO2 | F45 | Radio Baja | |
Fusible MICRO2 | F48 | Módulo de Control de Transmisión | |
Fusible MICRO2 | F49 | Módulo de Control de Carrocería 1 | |
Fusible FMX/JCase | F51 | Batería 1 | |
Fusible FMX/JCase | F52 | Batería 2 | |
Fusible FMX/JCase | F54 | Techo Solar | |
Fusible FMM/MCase | F55 | Asiento Eléctrico del Conductor |

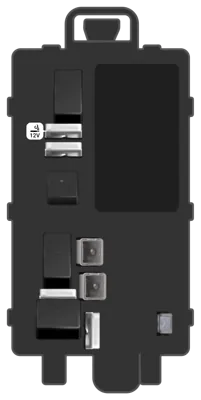

Bloque de fusibles del tablero de instrumentos (Derecha - Trasero)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Circuit breaker ATO | CB1 | Toma de corriente accesoria 1 | |
Relé | K2 | Alimentación de accesorios retenida/ Accesorio 1 | |
Fusible FMM/MCase | F1 | Puertas derechas | |
Fusible FMX/JCase | F56 | Convertidor CC/CC Batería 1 | |
Fusible FMX/JCase | F57 | Convertidor CC/CC Batería 2 |
