Diagrama de fusibles de GMC Sierra 2007 2da gen
El Sierra 2007 2da generación (conocida también como "GMT800") tiene 4 cajas de fusibles distintas:
Diagrama de Centro Eléctrico Bajo el Capó
Diagrama de Bloque de Fusibles del Tablero de Instrumentos
Diagrama de Bloque de Utilidad del Panel de Instrumentos Central
Diagrama de Bloque de Fusibles del Ventilador Eléctrico Auxiliar de Refrigeración
Centro Eléctrico Bajo el Capó
| Tipo | Descripción | |
|---|---|---|
Fusible FMX/JCase 50A | 1 Potencia Auxiliar [Solo Batería Única y Diesel] / Batería Dual [TP2] No instale fusible. (Nota: La función y el amperaje de estos fusibles son diferentes, dependiendo del contenido del vehículo) | |
Fusible FMX/JCase 50A | 2 Alimentación de Potencia del Centro Eléctrico Medio. Asientos Delanteros, Puertas Derechas | |
Fusible FMX/JCase 40A | 3 Ventilador de Control Climático Delantero | |
Fusible FMX/JCase 50A | 4 Centro Eléctrico Izquierdo, Módulos de Puerta, Cerraduras de Puerta, Toma de Corriente Auxiliar-Área de Carga Trasera y Tablero de Instrumentos | |
Fusible FMX/JCase 30A | 5 Alimentación de Accesorios/Cableado de Remolque de Freno (Nota: La función y el amperaje de estos fusibles son diferentes, dependiendo del contenido del vehículo) | |
Fusible FMX/JCase 60A | 6 Frenos Antibloqueo | |
Fusible FMX/JCase 60A | 7 Estabilidad del Vehículo | |
Fusible FMX/JCase 40A | 8 Potencia de Encendido | |
Fusible FMX/JCase 40A | 9 Potencia de Encendido | |
Fusible FMX/JCase 50A | 10 Centro Eléctrico Izquierdo. Puertas Izquierdas. Controlador de Carrocería de Camión. Módulo de Intermitentes | |
Fusible MINI 15A | 11 Luces de Estacionamiento Cableado de Remolque | |
Fusible MINI 10A | 12 Luces de Estacionamiento y Marcadores Laterales Traseros Derechos | |
Fusible MINI 10A | 13 Luces de Estacionamiento y Marcadores Laterales Traseros Izquierdos | |
Fusible MINI 10A | 14 Luces Interiores | |
Fusible MINI 25A | 15 Luces de Freno | |
Fusible MINI 10A | 16 Alimentación de Batería del Controlador de Carrocería de Camión | |
Fusible MINI 30A | 18 Luces Todoterreno | |
Fusible MINI 15A | 19 No Usado | |
Fusible MINI | 20 RR HVAC [Excepto H2], S/Techo [H2] | |
Fusible MINI 20A | 21 Toma de Corriente Auxiliar - Consola | |
Fusible MINI 15A | 22 Módulo de Control del Tren Motriz | |
Fusible MINI 15A | 23 Control Electrónico del Acelerador, Control Electrónico de Freno [Motor de Gasolina], Embrague del Ventilador [Motores Diesel] | |
Fusible MINI | 24 INJ 2 [Gas], ECM [Diesel] | |
Fusible MINI | 25 INJ 1 [Gas], Actuador [Diesel] | |
Fusible MINI 10A | 26 Tablero de Instrumentos, Relevador de Aire Acondicionado, Interruptor de Señal de Giro/Intermitente, Relevador de Arranque | |
Fusible MINI 30A | 27 Control de Suspensión | |
Fusible MINI 10A | 28 Luces de Reversa Cableado de Remolque | |
Fusible MINI | 29 PCMB [Gas], ECMB [Diesel] | |
Fusible MINI | 30 02A [Gas], FUEL HTR [Diesel] | |
Fusible MINI 20A | 31 Luces de Reversa. Sistema de Control de Bloqueo de Cambio de Transmisión Automática | |
Fusible MINI 30A | 32 Desempañador de Ventana Trasera | |
Fusible MINI | 34 02B [Gas], ECM 1 [Diesel] | |
Fusible MINI | 35 Sistema Suplementario de Restricción Inflable | |
Fusible MINI 10A | 36 Luces de Estacionamiento Delanteras, Luces de Marcadores Laterales | |
Fusible MINI 10A | 37 Relevador de Desempañador Trasero | |
Fusible MINI 10A | 38 Encendido del Controlador de Carrocería de Camión | |
Fusible MINI 10A | 39 Faros de Luz Alta-Izquierda | |
Fusible MINI 10A | 41 Luces de Conducción Diurna | |
Fusible MINI | 42 Control de Voltaje Regulada | |
Fusible MINI 10A | 43 Tablero de Instrumentos/Centro de Información del Conductor | |
Fusible MINI 10A | 44 Controlador de Control Climático | |
Fusible MINI 15A | 45 Encendedor de Cigarrillos | |
Fusible MINI 10A | 46 Relevador de Luz Alta de Faros | |
Fusible MINI 10A | 47 Compresor de Aire Acondicionado | |
Fusible MINI | 48 Módulo de Control de Transmisión | |
Fusible MINI 15A | 50 Sistema de Audio | |
Fusible MINI 15A | 51 Centro Eléctrico Medio, Asientos Traseros Calefaccionados, Sistema Universal de Control Remoto para el Hogar | |
Fusible MINI 10A | 52 Faros de Luz Baja-Izquierda | |
Fusible MINI 10A | 53 Sistema de Bloqueo de Cambio de Freno | |
Fusible MINI | 54 Sistema de Arranque | |
Fusible MINI 10A | 55 Faros de Luz Baja-Derecha | |
Fusible MINI 15A | 56 Luces Antiniebla | |
Fusible MINI 15A | 57 Bomba de Lavado de Parabrisas | |
Fusible MINI 15A | 58 OnStar/Entretenimiento de Asientos Traseros | |
Fusible MINI 30A | 59 Amplificador de Radio | |
Fusible MINI 15A | 61 Bocina | |
Fusible MINI 30A | 63 No Usado | |
Fusible MINI 15A | 64 Asistencia de Freno Suplementaria | |
Terminal de la batería | ALTERNATOR1 Bujías de Calentamiento Diesel y Calentador de Aire de Admisión | |
Terminal de la batería | ALTERNATOR2 Accesorios de Gasolina | |
Terminal de la batería | ALTERNATOR3 HÍBRIDO | |
Relé | R1 Relevador de Luces de Estacionamiento | |
Relé | R2 Relevador de Arranque | |
Relé | R3 IGN 1 [Gas], ECM [Diesel] | |
Relé | R4 Faros de Luz Alta-Derecha | |
Relé | R5 Bomba de Combustible (Relevador) | |
Relé | R6 Luces de Conducción Diurna (Relevador) | |
Relé | R7 Relevador de Luz Baja de Faros | |
Relé | R8 Relevador de Compresor de Aire Acondicionado | |
Relé | R9 Relevador de Luces Antiniebla | |
Relé | R10 Relevador de Bocina | |
Relé | R11 Relevador de Bomba de Lavado de Parabrisas |
Bloque de Fusibles del Tablero de Instrumentos
| Tipo | Descripción | |
|---|---|---|
Fusible MINI 15A | 1 No Usado | |
Fusible MINI 10A | 2 Accesorio de Opción de Equipo Especial | |
Fusible MINI 25A | 3 Limpiaparabrisas | |
Fusible MINI 10A | 4 Accesorio del Controlador del Cuerpo del Camión | |
Fusible MINI 10A | 5 Encendido, Asientos Calefaccionados | |
Fusible MINI 15A | 6 Sistema de Tracción en las Cuatro Ruedas, Batería Auxiliar | |
Fusible MINI 30A | 7 Sistema de Control de Clima | |
Fusible MINI 10A | 8 Sistema de Control de Clima | |
Fusible MINI 10A | 9 Control de Crucero. Toma de Fuerza (PTO) | |
Fusible MINI 10A | 10 Sistema de Frenos Antibloqueo | |
Fusible MINI 10A | 11 TCM | |
Fusible MINI 15A | 12 Luces de Freno del Vehículo, Módulo de Freno. Módulo de Control Electrónico del Acelerador | |
Fusible MINI 15A | 13 Módulo de Puerta del Conductor | |
Fusible MINI 10A | 14 No Usado | |
Fusible MINI 10A | 15 Controlador del Cuerpo del Camión | |
Fusible MINI 10A | 16 Luz de Freno de Montaje Alto del Vehículo y Remolque | |
Fusible MINI 10A | 18 Señal de Giro Izquierda/Freno Remolque | |
Fusible MINI 10A | 19 Señal de Giro Derecha/Freno Remolque | |
Fusible MINI 10A | 20 Señales de Giro Izquierda y Luces Laterales | |
Fusible MINI 10A | 21 Señales de Giro Derecha y Luces Laterales | |
Fusible MINI 20A | 22 No Usado | |
Fusible MINI 15A | 23 Controlador del Cuerpo del Camión | |
Fusible MINI 15A | 24 Controlador del Cuerpo del Camión | |
Fusible MINI 20A | 25 Sistema de Cierre de Puerta Eléctrica | |
Fusible MINI 25A | 26 Módulo de Intermitentes | |
Fusible MINI 15A | 27 Controlador del Cuerpo del Camión | |
Circuit breaker ATO | CB 1 Disyuntor de Ventanas Eléctricas Izquierdas | |
Conector | Connector 1 Conexión del Arnés de la Puerta del Conductor | |
Conector | Connector 2 Conector del Arnés | |
Relé | R1 Relé de Cierre de Puerta Eléctrica (Función de Cierre) | |
Relé | R2 Relé de Cierre de Puerta Eléctrica (Función de Apertura) | |
Relé | R3 Relé de Cierre de Puerta Eléctrica (Función de Apertura de la Puerta del Conductor) |
Bloque de Utilidad del Panel de Instrumentos Central
| Tipo | Descripción | |
|---|---|---|
Relé | SEO Opción de Equipamiento Especial | |
Relé | TRAILER Cableado del Freno del Remolque | |
Relé | UPFIT Adaptador (No Usado) | |
Relé | SL RIDE Conexión del Arnés de Control de Suspensión | |
Relé | HDLR 2 Conector de Cableado del Techo | |
Relé | BODY Conector de Cableado de Carrocería | |
Relé | DEFOG Relé del Desempañador Trasero | |
Relé | HDLNR 1 Conector de Cableado del Techo 1 | |
Circuit breaker ATO | CB SEAT Interruptor Automático del Módulo de Asiento del Conductor y Pasajero | |
Circuit breaker ATO | CB RT DOOR Interruptor Automático de las Ventanas Eléctricas Derechas | |
Relé | INFO Conexión del Arnés de Infoentretenimiento | |
Otro | FRT PRK EXPT FRT PRK EXPT |

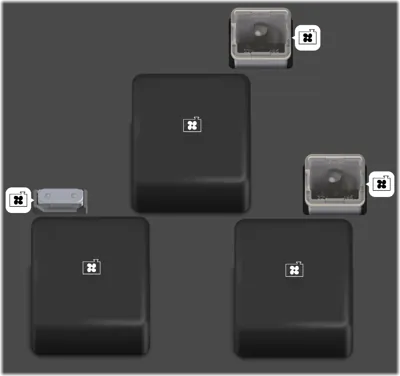

Bloque de Fusibles del Ventilador Eléctrico Auxiliar de Refrigeración
| Tipo | Descripción | |
|---|---|---|
Fusible FMX/JCase | COOL/ FAN Ventilador de Refrigeración | |
Fusible MINI | COOL /FAN Fusible del Relevador del Ventilador de Refrigeración | |
Fusible FMX/JCase | COOL/FAN Fusible del Ventilador de Refrigeración | |
Relé | COOL/FAN 1 Relevador 1 del Ventilador de Refrigeración | |
Relé | COOL/FAN 3 Relevador 3 del Ventilador de Refrigeración | |
Relé | COOL/FAN 2 Relevador 2 del Ventilador de Refrigeración |
