Diagrama de fusibles de GMC Acadia 2011

El Acadia 2011 1ra generación (conocida también como "GMT960") tiene 3 cajas de fusibles distintas:

Diagrama de fusibles de GMC Acadia 2011 Bloque de fusibles compartimiento de motor
Diagrama de Bloque de fusibles compartimiento de motor
Diagrama de fusibles de GMC Acadia 2011 Bloque de fusibles de panel de instrumentos - Lado de Fusibles
Diagrama de Bloque de fusibles de panel de instrumentos - Lado de Fusibles

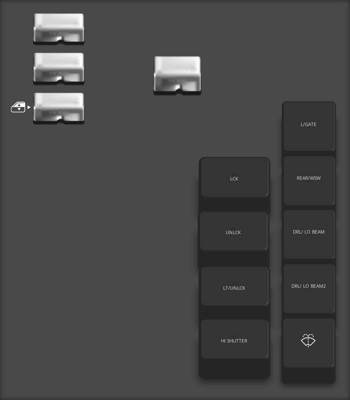

Diagrama de fusibles de GMC Acadia 2011 Bloque de fusibles de panel de instrumentos - Lado de relevadores
Diagrama de Bloque de fusibles de panel de instrumentos - Lado de relevadores
Bloque de fusibles compartimiento de motor
Bloque de fusibles compartimiento de motor
TipoDescripción
Fusible MINI
A/C CLTCH
(embrague del aire acondicionado) Embrague del aire acondicionado
Fusible MINI
ABS MTR
(mtr abs) Motor del Sistema de frenos antibloqueo (ABS)
Fusible MINI
AFS
(sist adaptable ilum hacia delante) Sistema adaptable de iluminación hacia delante
Fusible MINI
AIRBAG
(bolsa de aire) Sistema de bolsas de aire
Fusible MINI
AUX POWER
(potencia aux) Energía auxiliar
Fusible MINI
AUX VAC PUMP
(bomba vac aux) Bomba de vacío auxiliar
Fusible MINI
AUX VAC PUMP
(bomba vac aux) Bomba de vacío auxiliar
Fusible MINI
AWD
(tracc 4 ruedas) Sistema de tracción en las cuatro ruedas
Fusible FMX/JCase
BATT 1
(batería 1) Batería 1
Fusible FMX/JCase
BATT 2
(batería 2) Batería 2
Fusible FMX/JCase
BATT 3
(batería 3) Batería 3
Fusible MINI
CIGAR LIGHTER
(enc cigarrillos) Encendedor de cigarrillos
Fusible MINI
ECM
(módulo de control del motor) Módulo de control del motor
Fusible MINI
ECM 1
(módulo de control del motor 1) Módulo de control del motor 1
Fusible MINI
EMISSION 1
(emisión 1) Emisión 1
Fusible MINI
EMISSION 2
(emisión 2) Emisión 2
Fusible MINI
EVEN COILS
(bobinas pares) Bobinas pares del inyector
Fusible FMX/JCase
FAN 1
(ventilador 1) Ventilador de enfriamiento 1
Fusible FMX/JCase
FAN 1
(ventilador 1) Ventilador de enfriamiento 1
Fusible FMX/JCase
FAN 2
(ventilador 2) Ventilador de enfriamiento 2
Fusible FMX/JCase
FAN 2
(ventilador 2) Ventilador de enfriamiento 2
Fusible MINI
FOG LAMP
(luces de niebla) Luces de niebla
Fusible MINI
FOG LAMP
(luces de niebla) Luces de niebla
Fusible MINI
FSCM
(mód cntrl sist combustible) Módulo de control del sistema de combustible
Fusible MINI
HORN
(claxon) Claxon
Fusible MINI
HORN
(claxon) Claxon
Fusible MINI
HTD MIR
(espejo retro ext c/calef) Espejo retrovisor exterior con calefacción
Fusible FMX/JCase
HVAC BLWR
(vent ctrl clima) Ventilador del control climático
Fusible MINI
LT HI BEAM
(faro luz alta izq) Faro de luz alta izquierdo
Fusible MINI
LT LO BEAM
(faro luz baja izq) Faro de luz baja izquierdo
Fusible MINI
LT PRK
(luz est izq) Luz de estacionamiento izquierda
Fusible MINI
LT TRLR STOP/TRN
(luz freno/ direc izq remolque) Luz de freno y direccional izquierda del remolque
Fusible MINI
LT TRLR STOP/TRN
(luz freno/ direc izq remolque) Luz de freno y direccional izquierda del remolque
Fusible MINI
ODD COILS
(bobinas nones) Bobinas nones del inyector
Fusible MINI
PCM IGN
(enc mód ctrl tren potencia) Encendido del módulo de control del tren de potencia
Fusible FMX/JCase
PWR L/GATE
(pta tras eléct) Puerta trasera eléctrica
Fusible MINI
PWR OUTLET
(toma corr) Toma de corriente
Fusible MINI
REAR CAMERA
(cám trasera) Cámara trasera
Fusible MINI
RR APO
(toma corr aux trasera) Toma de corriente auxiliar trasera
Fusible FMX/JCase
RR DEFOG
(desempa ñante trasero) Desempañante trasero
Fusible FMX/JCase
RR DEFOG
(desempa ñante trasero) Desempañante del medallón
Fusible MINI
RR HVAC
(sist ctrl clima trasero) Sistema de control climático trasero
Fusible MINI
RT HI BEAM
(faro luz alta der) Faro de luz alta derecho
Fusible MINI
RT LO BEAM
(faro luz baja der) Faro de luz baja derecho
Fusible MINI
RT PRK
(luz est der) Luz de estacio namiento derecha
Fusible MINI
RT TRLR STOP/TRN
(luz freno/ direc der remolque) Luz de freno y direccional derecha del remolque
Fusible MINI
RT TRLR STOP/TRN
(luz freno/ direc der remolque) Luz de freno y direccional derecha del remolque
Fusible MINI
RVC SNSR
(snsr ctrl volt reg) Sensor de control de voltaje regulado
Fusible FMX/JCase
S/ROOF/ SUNSHADE
(quema cocos/ parasol) Quemacocos
Fusible MINI
SERVICE
(servicio) Servicio de reparación
Fusible MINI
SPARE
(refacción) Refacción
Fusible FMX/JCase
STRTR
(mtr arranque) Motor de arranque
Fusible MINI
TCM
Módulo de control de la transmisión
Fusible MINI
TRANS
(transm) Transmisión
Fusible MINI
TRLR BCK/UP
(luz rev remolque) Luces de reversa del remolque
Fusible MINI
TRLR BCK/UP
(luz rev remolque) Luces de reversa del remolque
Fusible MINI
TRLR BRK
(freno remolque) Freno del remolque
Fusible MINI
TRLR PRK LAMP
(luz est remolque) Luces de estacionamiento del remolque
Fusible MINI
TRLR PWR
(corr remolque) Corriente del remolque
Fusible MINI
WPR/WSW
(limpiapar/ lavador) Limpiaparabrisas/ Lavador
Relé
A/C CMPRSR CLTCH
(embrague compresor a/c) Embrague del compresor del aire acondicionado
Relé
CRNK
(corr conmutada) Corriente conmutada
Relé
FAN 3
(ventilador 3) Ventilador de enfriamiento 3
Relé
HI BEAM
(luz alta) Faros de luz alta
Relé
HID/ LO BEAM
(luz baja/HID) Faros de luz baja de descarga de alta intensidad (HID)
Relé
IGN
(enc) Principal del encendido
Relé
PRK LAMP
(luz est) Luz de estacionamiento
Relé
PWR/TRN
(tren potencia) Tren de potencia
Relé
Stop Lamps
[China Only] (Luces de freno [Sólo China])
Relé
Stop Lamps
[China Only] (Luces de freno [Sólo China])
Relé
WPR
(limpiapar) Limpiaparabrisas
Relé
WPR HI
(vel alta limpiapar) Velocidad alta de los limpiaparabrisas
Bloque de fusibles de panel de instrumentos - Lado de Fusibles
Bloque de fusibles de panel de instrumentos - Lado de Fusibles
TipoDescripción
Fusible MINI
AIRBAG
(bolsa de aire) Bolsa de aire
Fusible MINI
AMP
(amplif) Amplificador
Fusible MINI
BCK/ UP/STOP
(rev/freno) Luz de reversa/ freno
Fusible MINI
BCM
(mód cntrl carrocería)
Fusible MINI
CNSTR/ VENT
(resp recipiente) Respiradero del recipiente
Fusible MINI
CTSY
(cortesía) Desbloquear todas con puerta corrediza
Fusible MINI
DR/LCK
(seguros ptas) Seguros de puertas
Fusible MINI
DRL
(luces diurnas) Luces diurnas
Fusible MINI
DRL 2
(luces diurnas 2) Luces GMC HID (Descarga de alta intensidad) solamente [si se cuenta con ellas]/ Luces de niebla traseras-[Sólo China]
Fusible MINI
DSPLY
(pant) Pantalla
Fusible MINI
FRT/WSW
(lavador parabr) Lavador de parabrisas
Fusible MINI
HTD/ COOL SEAT
(asientos c/ calef/enfriam) Asientos con calefacción/ enfriamiento
Fusible MINI
HVAC
(ctrl clima) Control climático
Fusible MINI
INADV/ PWR/LED
(led activ accident energía) LED de activación accidental de energía
Fusible MINI
INFOTMNT
(infotmnt) Infotainment
Fusible MINI
LT/TRN/SIG
(direc izq) Direccional izquierda
Fusible MINI
MSM
(mód mem asiento) Módulo de memoria de asiento
Fusible MINI
PDM
(espejos eléct) Espejos y liberador de puerta trasera eléctricos
Fusible MINI
PWR MODE
(modo corr) Modo de corriente
Fusible MINI
PWR/MIR
(espejos eléct) Espejos eléctricos
Fusible MINI
RDO
(radio)
Fusible MINI
REAR WPR
(limp medallón) Limpiador del medallón
Fusible MINI
RT/TRN/SIG
(direc der) Direccional derecha
Fusible MINI
SPARE
(refacción)
Fusible MINI
STR/WHL/ ILLUM
(ilum volante) Iluminación del volante de dirección
Bloque de fusibles de panel de instrumentos - Lado de relevadores
Bloque de fusibles de panel de instrumentos - Lado de relevadores
TipoNroDescripción
Circuit breaker MINI
CB 1
(asiento eléct izq) Relevador del asiento eléctrico del conductor
Circuit breaker MINI
CB 2
(asiento eléct der) Relevador del asiento eléctrico del pasajero
Circuit breaker MINI
CB 3
(ventanillas eléct) Relevador de las ventanillas eléctricas
Circuit breaker MINI
CB 4
(col direc asistida) Relevador de la columna de la dirección asistida
Relé
R1
(seguros) Relevador de los seguros eléctricos
Relé
R2
(apertura seguros) Relevador de apertura de los seguros eléctricos
Relé
R3
(apertura seguro izq) Relevador de apertura del seguro del lado del conductor
Relé
R4
(refacción) Refacción
Relé
R5
(pta tras eléct) Relevador de la puerta trasera
Relé
R6
(lavame dallón) Relevador del lavamedallón
Relé
R7
(luces diurnas 2) Relevador de las luces diurnas 2 [Si incluye]
Relé
R8
(luces diurnas) Relevador de las luces diurnas [Si incluye]
Relé
R9
(lavador parabr) Relevador del lavador de parabrisas

Los diagramas de fusibles del GMC Acadia cambian con los años, selecciona el año de tu vehículo:

¿No coincide con tu auto?Pedir diagrama
¿Encontraste un error?  ¡Avísanos!
Fuente: Manual del propietario GMC Acadia 2011
