Diagrama de fusibles de Ford Mondeo 2005

El Mondeo 2005 generación Mk3 (conocida también como "CD132") tiene 2 cajas de fusibles distintas:

Diagrama de Panel de Fusibles del Motor

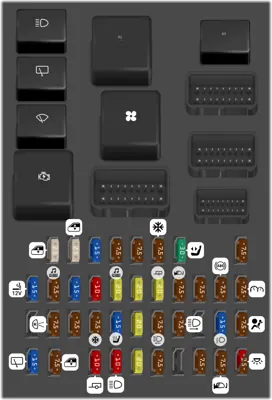

Diagrama de fusibles de Ford Mondeo 2005 Panel de Fusibles del Compartimiento de Pasajeros

Diagrama de Panel de Fusibles del Compartimiento de Pasajeros

Panel de Fusibles del Motor

Tipo	Nro	Descripción
Fusible FMX/JCase 30A	F1	ABS
Fusible FMX/JCase 50A	F2	Relé de Encendido
Fusible FMX/JCase 60A	F3	Calentador del Motor Diésel
Fusible FMX/JCase 30A	F4	Luneta Trasera Calefaccionada
Fusible FMX/JCase 20A	F5	Asientos Calefaccionados
Fusible FMX/JCase 40A	F6	Ventilador de la Calefacción
Fusible FMX/JCase 50A	F7	Energía Principal
Fusible FLF/PAL 293 60A	F8	Enfriamiento del Motor, Relé de Precalentamiento
Fusible FMX/JCase 20A	F9	Relé PCM
Fusible FMX/JCase 40A	F10	Enfriamiento del Motor
Fusible MINI 30A	F11	Parabrisas Calefaccionado
Fusible MINI 30A	F13	Parabrisas Calefaccionado
Fusible MINI 3A	F15	Parabrisas Calefaccionado
Fusible MINI 20A	F16	Faros Xenón Izquierdo
Fusible MINI 10A	F17	Transmisión Automática
Fusible MINI 20A	F18	Faros Xenón Derecho
Fusible MINI 20A	F20	ABS
Fusible MINI 15A	F21	Interruptor de Luces
Fusible MINI 20A	F22	Relé de Limpieza de Faros
Fusible MINI 7.5A	F23	Alarma de Respaldo de Batería [gasolina]
Fusible MINI 20A	F24	Unidad de Temporizador Central (puede tener alguna influencia en los Indicadores de Dirección y Función de Luces de Emergencia)
Fusible MINI 15A	F25	Unidad de Temporizador Central (puede tener alguna influencia en los Indicadores de Dirección y Función de Luces de Emergencia)
Fusible MINI 20A	F26	Relé de Bocina
Fusible MINI 15A	F27	Relé de Bomba de Combustible, Calefactor de Parabrisas
Fusible MINI 20A	F28	Interruptor de Encendido
Fusible MINI 30A	F29	Relé de Arranque
Fusible MINI 7.5A	F30	Alternador
Fusible MINI 7.5A	F31	Aire Acondicionado
Fusible MINI 3A	F32	Transmisión Automática, Módulo de Control del Motor
Fusible MINI 7.5A	F33	Relé del Módulo PCM
Diodo MINI	F34	EEC
Diodo MINI	F35	Embrague del Compresor de Aire Acondicionado
Diodo MINI	F36	Diodo
Fusible MINI 15A	F37	Sensor de Oxígeno
Fusible MINI 7.5A	F40	Motor
Fusible MINI 10A	F42	Motor
Relé	R1	Luz de Cruce
Relé	R2	Relé de Bocina
Relé	R3	Tiempo del Calefactor de Ventana Frontal
Relé	R4	Bomba de Combustible [Gasolina], Bomba de Elevación, Common Rail, Módulo de Control de Inyectores (IDM) [Diésel]
Relé	R5	Módulo PCM
Relé	R6	Aire Acondicionado Acelerador Totalmente Abierto (WOT)
Relé	R7	Ventilador de Enfriamiento del Motor
Relé	R8	Precalentamiento [Diésel]
Relé	R9	Ventilador de Enfriamiento del Motor de Alta Velocidad, Luces de Reversa [Diésel]
Relé	R10	Arranque

Panel de Fusibles del Compartimiento de Pasajeros

Tipo	Nro	Descripción
Fusible MINI 25A	60	Ventanas Eléctricas
Fusible MINI 25A	61	Ventanas Eléctricas
Fusible MINI 15A	62	Interruptor de Luces
Fusible MINI 7.5A	63	Indicadores de Dirección - (puede estar relacionado con el interruptor de los faros y no con los indicadores) - Luces Laterales Delanteras y Traseras Un Lado del Coche
Fusible MINI 7.5A	64	Indicadores de Dirección - (puede estar relacionado con el interruptor de los faros y no con los indicadores) - Luces Laterales Delanteras y Traseras Otro Lado del Coche
Fusible MINI 7.5A	65	Aire Acondicionado Ver problemas con el fusible del aire acondicionado...
Fusible MINI 30A	66	Asiento Eléctrico del Conductor
Fusible MINI 7.5A	67	Alarma
Fusible MINI 15A	68	Encendedor de Cigarrillos Ver problemas con el fusible del encendedor...
Fusible MINI 7.5A	69	Radio, Tablero de Instrumentos Ver problemas con el fusible de la radio...
Fusible MINI 15A	70	Toma de Corriente Trasera Derecha [Modelos Estate]
Fusible MINI 10A	71	Entretenimiento en Asientos Traseros (Pantallas de Video)
Fusible MINI 20A	72	Radio Ver problemas con el fusible de la radio...
Fusible MINI 20A	73	Techo Solar Ver problemas con el fusible del techo solar...
Fusible MINI 20A	74	Remolque
Fusible MINI 7.5A	75	Espejos Eléctricos
Fusible MINI 7.5A	76	Aire Acondicionado
Fusible MINI 7.5A	77	ABS, Control de Tracción
Fusible MINI 7.5A	78	Tablero de Instrumentos, Airbag
Fusible MINI 7.5A	80	Transmisión Automática, Luces de Reversa
Fusible MINI 7.5A	81	Sensor de Temperatura, Transmisión Automática, Sensor de Asiento
Fusible MINI 7.5A	82	Aire Acondicionado, Calefactor de Lavaparabrisas, Calefactor Auxiliar, Control de Crucero Ver problemas con el fusible del aire acondicionado...
Fusible MINI 15A	83	Asientos Calefaccionados
Fusible MINI 20A	84	Interruptor de Luces
Fusible MINI 7.5A	85	Faro Izquierdo - Luz de Carretera Ver problemas con el fusible de las luces delanteras...
Fusible MINI 7.5A	86	Faro Derecho - Luz de Carretera Ver problemas con el fusible de las luces delanteras...
Fusible MINI 15A	88	Relé de Luz de Cruce, Interruptor de Luces (Energía Común para AMBAS luces de cruce y también energía para el Relé de Luz de Carretera) Ver problemas con el fusible de las luces delanteras...
Fusible MINI 7.5A	89	Airbag
Fusible MINI 15A	90	Motor del Limpiaparabrisas Trasero
Fusible MINI 7.5A	91	Ventanas Eléctricas, Espejo con Atenuación, Techo Solar Ver problemas con el fusible del techo solar...
Fusible MINI 10A	92	Remolque
Fusible MINI 10A	93	Faros, Luces de Freno, Relé del Ventilador de Calefacción Ver problemas con el fusible de las luces delanteras...
Fusible MINI 20A	94	Lavado/Limpieza
Fusible MINI 7.5A	95	Faros de Luz de Cruce - Relé de Limpieza de Faros
Fusible MINI 7.5A	97	Luces de Matrícula, Luz de la Guantera, Unidad de Temporizador Central
Fusible MINI 7.5A	98	Espejos Eléctricos, Espejos Calefaccionados
Fusible MINI 10A	99	Luces Interiores [Facelift]
Fusible MINI 7.5A	99	Luces Interiores [Pre facelift]
Relé	R1	Relé de luz de carretera
Relé	R2	Relé del calentador de la ventana trasera
Relé	R3	Relé de ahorro de batería
Relé	R4	Relé del limpiaparabrisas trasero
Relé	R5	Relé del ventilador de calefacción
Relé	R6	Relé del limpiaparabrisas
Relé	R7	Relé de encendido Ver problemas con el relé de arranque...
