Diagrama de fusibles de Ford F-150 1986
El F-150 1986 7ma generación tiene una caja de fusibles:

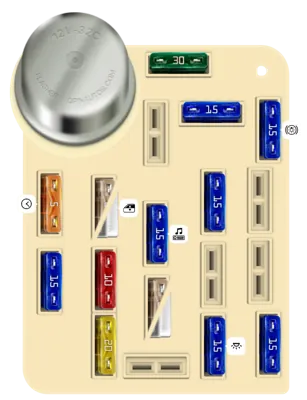

Panel de Fusibles Interior
| Tipo | Descripción | |
|---|---|---|
Fusible ATO 15A | 1 Luces de freno/emergencia; Control de velocidad | |
Fusible ATO 15A | 4 Luces exteriores; Iluminación del tablero de instrumentos | |
Fusible ATO 15A | 5 Luces direccionales; Luces de reversa | |
Fusible ATO 15A | 6 Control de velocidad; Indicador de tracción en las cuatro ruedas; Control de batería auxiliar; Reloj digital; Desempañador de la ventana trasera; Control del carburador de retroalimentación (4.9L) | |
Fusible ATO 15A | 8 Luces de cortesía, cúpula, carga; Zumbador de advertencia | |
Fusible ATO 30A | 9 Calefacción; Calefacción de aire acondicionado | |
Fusible ATO 15A | 11 Radio | |
Fusible ATO 25A | 12 Ventana eléctrica del portón trasero | |
Circuit breaker ATO | 12 Cerraduras eléctricas de las puertas | |
Fusible ATO 25A | 14 Ventana eléctrica del portón trasero | |
Circuit breaker ATO | 14 Ventanas eléctricas | |
Fusible ATO 10A | 15 Selector de tanque de combustible auxiliar | |
Fusible ATO 20A | 16 Claxon; Encendedor de cigarros | |
Fusible ATO 5A | 17 Iluminación del tablero de instrumentos, Reloj digital | |
Fusible ATO 15A | 18 Zumbador del cinturón de seguridad; Indicadores de advertencia; EEC; Circuitos del carburador; Tacómetro; Calefactor del estrangulador; Indicadores de diésel; Control de la bomba de combustible eléctrica (7.5L) | |
Destellador | FLASHER Señal de giro superior, Señal de emergencia inferior |
