Diagrama de fusibles de Fiat Scudo 1997
El Scudo 1997 generación G1 (conocida también como "Type 222") tiene 5 cajas de fusibles distintas:
Diagrama de Fusibles de protección (bajo plancha de a bordo).
Diagrama de Fusibles bajo capó motor (sin ABS)
Diagrama de Fusibles bajo capó motor (con ABS)
Diagrama de Fusibles bajo capó motor (lado izquierdo)
Diagrama de Fusiblera del habitáculo
Fusibles de protección (bajo plancha de a bordo).
| Tipo | Descripción | |
|---|---|---|
Fusible ATO 10A | F1 Autorradio (alimentación) | |
Fusible ATO 5A | F2 + Después contacto - Captador de velocidad - Central protección habitáculo - Testigos del cuadro de a bordo | |
Fusible ATO 15A | F3 Luces stop - Regulador de velocidad | |
Fusible ATO 10A | F4 Piloto trasero derecho - Luz de posición delantera izquierda - Reglaje de los faros | |
Fusible ATO 10A | F5 Aire acondicionado - Elevalunas delantero - Impulsor de aire - Presostato | |
Fusible ATO 15A | F6 Luneta térmica y asientos térmicos | |
Fusible ATO 20A | F7 Claxon | |
Fusible ATO 5A | F9 Lavafaros - Luz de posición trasera derecha - Luz matrícula - Piloto trasero izquierdo | |
Fusible ATO 30A | F10 Libre | |
Fusible ATO 30A | F11 Libre | |
Fusible ATO 10A | F12 Calculador ABS - Luces de marcha atrás - Toma de diagnosis - CCA | |
Fusible ATO 30A | F13 Libre | |
Fusible ATO 5A | F14 Central protección habitáculo | |
Fusible ATO 30A | F15 Central protección habitáculo - (Cierre centralizado - Luces de techo) | |
Fusible ATO 20A | F16 (+) Permanente - Encendedor de cigarrillos | |
Fusible ATO 20A | F16A (+) Accesorios - Encendedor de cigarrillos | |
Fusible ATO 15A | F17 Grupo motoventilador - Caja de temperatura líquido de refrigeración motor | |
Fusible ATO 10A | F18 Luces antiniebla | |
Fusible ATO 10A | F19 Alumbrado cuadro de a bordo - Autorradio - Luces de posición | |
Fusible ATO 30A | F20 Aire acondicionado - Impulsor de aire | |
Fusible ATO 20A | F21 Asientos térmicos | |
Fusible ATO 20A | F22 (+) Accesorios - Libre | |
Fusible ATO 30A | F24 Lavalunas - Limpiaparabrisas delantero | |
Fusible ATO 10A | F25 Aire acondicionado - Luz de techo - Memoria radio - Reloj digital | |
Fusible ATO 15A | F26 Luces de emergencia | |
Fusible ATO 30A | F27 Luneta trasera térmica | |
Fusible ATO 15A | F28 Elevalunas eléctrico - Testigo de carga batería | |
Fusible ATO 30A | F29 Elevalunas eléctrico | |
Fusible ATO 15A | F30 Alumbrado interior - Indicadores de dirección - Retrovisor eléctrico - Reloj | |
Fusible ATO | F31 Repuesto | |
Fusible ATO | F32 Repuesto | |
Fusible ATO | F33 Repuesto | |
Fusible ATO | F34 Repuesto | |
Fusible ATO | F35 Repuesto | |
Extractor de fusible | FP Herramienta para la extracción de los fusibles. | |
Fusible ATO Shunt | SHUNT F14 - F15 - F25 - F27 |
Fusibles bajo capó motor (sin ABS)
| Tipo | Descripción | |
|---|---|---|
Fusible ATO 10A | F01 Luz de carretera/larga izquierda | |
Fusible ATO 20A | F02 Bomba de combustible | |
Fusible ATO 10A | F03 Sensor del catalizador | |
Fusible ATO 10A | F04 Luz de cruce/corta derecha | |
Fusible ATO 10A | F05 Luz de cruce/corta izquierda | |
Fusible ATO 15A | F07 Sin uso / No utilizado | |
Fusible ATO 10A | F09 Inmovilizador | |
Fusible ATO 10A | F10 Luz de carretera/larga derecha | |
Fusible ATO 5A | F11 Sin uso / No utilizado | |
Fusible ATO 25A | F12 Lavalámparas / Limpiador de faros | |
Fusible ATO 25A | F14 Conjunto de ventilador de refrigeración 1120W | |
Fusible ATO 30A | F14 Conjunto de ventilador de refrigeración 1180W | |
Fusible ATO 20A | F18 Remolque | |
Extractor de fusible | Fuse Puller Herramienta para la extracción de los fusibles. |
Fusibles bajo capó motor (con ABS)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 20A | F1 | Caravana | |
Fusible MINI 15A | F2 | Bomba de carburante | |
Fusible MINI 20A | F2 | Bomba de carburante | |
Fusible MINI 10A | F3 | Faro de cruce izquierdo | |
Fusible MINI 10A | F4 | Faro de cruce derecho | |
Fusible MINI 10A | F5 | Toma de diagnosis | |
Fusible MINI 10A | F6 | Inyección electrónica - Antiarranque | |
Fusible MINI 10A | F7 | Luz izquierda de carretera | |
Fusible MINI 10A | F8 | Luz derecha de carretera | |
Fusible MINI 25A | F9 | Refrigeración motor | |
Fusible MINI 40A | F9 | Refrigeración motor | |
Fusible MINI 30A | F10 | Bomba lavafaros | |
Fusible MINI 20A | F11 | Calefacción adicional | |
Fusible MINI 5A | F12 | Temporizador lavafaros | |
Fusible MINI 15A | F13 | Sonda de catalizador - Impulsor de aire | |
Fusible MAXI 40A | F15 | Impulsor de aire - Aire acondicionado | |
Fusible MINI 30A | F16 | Refrigeración motor | |
Fusible MINI 50A | F16 | Refrigeración motor | |
Fusible MAXI 20A | MF1 | Relé de inyección | |
Fusible MAXI 30A | MF2 | Relé de inyección | |
Fusible MAXI 60A | MF4 | Calculador ABS |

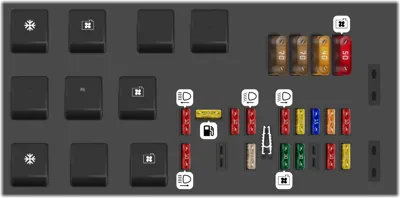

Fusibles bajo capó motor (lado izquierdo)
| Tipo | Descripción | |
|---|---|---|
Fusible ATO 10A | 1 Luz de carretera izquierda | |
Fusible ATO 20A | 2 Bomba de combustible | |
Fusible ATO 10A | 4 Luz de cruce izquierda | |
Fusible ATO 10A | 5 Luz de cruce derecha | |
Fusible ATO 15A | 7 No se utiliza | |
Fusible ATO 10A | 9 Relé de la bomba de combustible; relé adicional de la bomba de combustible | |
Fusible ATO 10A | 10 Luz de carretera derecha | |
Fusible ATO 25A | 12 Lavafaros | |
Fusible ATO 30A | 13 Ventilador de refrigeración | |
Fusible ATO 20A | 17 Conector de diagnóstico; conector del remolque | |
Extractor de fusible | Fuse Puller Herramienta para la extracción de los fusibles. | |
Fusible MAXI 70A | MF1 Relé principal; caja de fusibles del habitáculo; interruptor de encendido; Panel ADC (sistema antiarranque) | |
Fusible MAXI 70A | MF2 Caja de fusibles del habitáculo; Interruptor de encendido; Panel ADC (sistema antiarranque); relé principal | |
Fusible MAXI 40A | MF3 Relé de la bomba de aire secundaria | |
Fusible MAXI 50A | MF4 Ventilador de refrigeración | |
Relé | R1 Relé del aire acondicionado | |
Relé | R2 Ventilador de refrigeración | |
Relé | R6 Lavafaros | |
Relé | R7 Relé del ventilador de refrigeración | |
Relé | R8 Relé del aire acondicionado | |
Relé | R10 Ventilador de refrigeración |

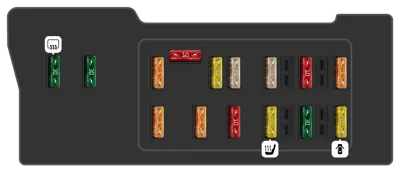

Fusiblera del habitáculo
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible ATO 20A | F8 | Sistema de cierre centralizado | |
Fusible ATO 20A | F9 | Asientos con calefacción | |
Fusible ATO 10A | F10 | Circuitos del interruptor de encendido | |
Fusible ATO 30A | F15 | Desempañador de la ventana trasera |
