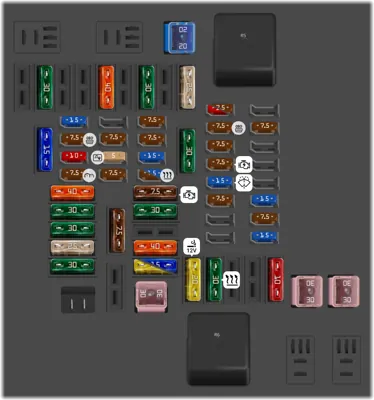

Diagrama de fusibles de Volkswagen T-Cross 2023

Engine control unit [for environmental class Euro 6 AP]

Engine control unit

Charge air cooling pump / Exhaust flap unit [for cars with a 1.5 l petrol engine][for environmental class Euro 6 AP][for environmental class Euro 6 AE]

Lambda probe 1 after neutralizer / Lambda probe 1 before neutralizer

Fuel pump control unit

Oil level and temperature sensor / Solenoid valve 1 adsorber / Valve 1 of the intake valve timing control / Valve 1 for exhaust valve timing control / Oil pressure regulating valve / Radiator Fan / Inlet cam adjuster cylinder 2 [for cars with a 1.5 l petrol engine] / Exhaust cam adjuster cylinder 2 [for cars with a 1.5 l petrol engine] / Inlet cam adjuster cylinder 3 [for cars with a 1.5 l petrol engine] / Exhaust cam adjuster cylinder 3 [for cars with a 1.5 l petrol engine] / Active oil separator module [for cars with a 1.5 l petrol engine][for environmental class Euro 6 AP][for environmental class Euro 6 AE] / Valve 1 for adjusting the valve timing of the intake valves [for cars with a 1.5 l petrol engine][for environmental class Euro 6 AP][for environmental class Euro 6 AE]

Ignition coil 1 with output stage / Ignition coil 2 with output stage / Ignition coil 3 with output stage / Ignition coil 4 with output stage [for cars with a 1.5 l petrol engine]

Brake system vacuum pump [for cars with a 1.5 l petrol engine] / Vacuum pump relay [for cars with a 1.5 l petrol engine]

Brake light switch

Control unit for battery monitoring

Electromagnetic clutch relay [for environmental class Euro 6 BG][for environmental class Euro 6 DG]

ABS control unit / Main relay / Engine control unit

Mechatronic unit DSG gearbox

Engine control unit

(Starter) Sistema de arranque

ABS control unit [Optional]

ABS control unit [Optional]

ABS control unit

(Radiator Fan) Ventilador del radiador

Electromagnetic clutch relay [for cars with petrol engines] [for vehicles with environmental class Euro-6 DG]

(Starter relay 2) Sistema de arranque

Vacuum pump relay [for cars with a 1.5 l petrol engine]

(Starter relay 1) Sistema de arranque

(Main relay [for cars with petrol engines]) Fusible principal

Unidad de control del motor

Bomba de refrigeración del aire de carga / Unidad de aleta de escape [para autos con motor de gasolina de 1.5 l][para clase ambiental Euro 6 AP][para clase ambiental Euro 6 AE]

Sonda Lambda 1 después del neutralizador / Sonda Lambda 1 antes del neutralizador

Unidad de control de la bomba de combustible

Sensor de nivel y temperatura de aceite

[para autos con motor de gasolina de 1.5 l] Válvula solenoide 1 del adsorbedor / Válvula 1 del control de sincronización de la válvula de admisión / Válvula 1 para el control de sincronización de la válvula de escape / Válvula reguladora de presión de aceite / Ventilador del radiador / Ajustador de leva de admisión cilindro 2 [para autos con motor de gasolina de 1.5 l] / Ajustador de leva de escape cilindro 2 [para autos con motor de gasolina de 1.5 l] / Ajustador de leva de admisión cilindro 3 [para autos con motor de gasolina de 1.5 l] / Ajustador de leva de escape cilindro 3 [para autos con motor de gasolina de 1.5 l] / Módulo separador de aceite activo [para autos con motor de gasolina de 1.5 l][para clase ambiental Euro 6 AP][para clase ambiental Euro 6 AE] / Válvula 1 para ajustar la sincronización de las válvulas de admisión [para autos con motor de gasolina de 1.5 l][para clase ambiental Euro 6 AP][para clase ambiental Euro 6 AE]

Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida [para autos con motor de gasolina de 1.5 l]

Bomba de vacío del sistema de frenos [para autos con motor de gasolina de 1.5 l] / Relé de la bomba de vacío [para autos con motor de gasolina de 1.5 l]

Interruptor de luz de freno

Unidad de control para el monitoreo de la batería

Relé del embrague electromagnético [para clase ambiental Euro 6 BG][para clase ambiental Euro 6 DG]

Unidad de control ABS / Relé principal / Unidad de control del motor

Unidad mecatrónica de la caja de cambios DSG

Unidad de control del motor

Arrancador

Unidad de control ABS

Unidad de control ABS

Ventilador del radiador

Relé del embrague electromagnético [para autos con motores de gasolina] [para vehículos con clase ambiental Euro-6 DG]

Relé de arranque 2

Relé de arranque 1

Relé principal [para autos con motores de gasolina]

Unidad de control de reconocimiento de remolque

Unidad de control del paquete de audio digital

Unidad de control de la red de a bordo

Unidad de control del ventilador de aire de entrada

Unidad de control de reconocimiento de remolque

Cinturón de seguridad delantero izquierdo [para vehículos con volante a la izquierda] / Cinturón de seguridad delantero derecho [para vehículos con volante a la derecha]

Interruptor giratorio de luces / Sensor de lluvia y luz / Unidad de control de la electrónica de la columna de dirección [para vehículos sin volante multifuncional] / Conector de diagnóstico

Unidad de control de la electrónica de la columna de dirección [para vehículos sin volante multifuncional]

Unidad de control para el módulo de llamada de emergencia y unidad de comunicación [para vehículos con módulo de llamada de emergencia] / Tablero de instrumentos

Unidad de control de la red de a bordo

Unidad de control de la puerta del conductor [para vehículos con volante a la derecha] / Unidad de control de la puerta del acompañante [para vehículos con volante a la izquierda] / Unidad de control de la puerta trasera, lado del conductor [para vehículos con volante a la derecha] / Unidad de control de la puerta trasera, lado del acompañante [para vehículos con volante a la izquierda]

Unidad de control de la red de a bordo

Unidad de control del sistema de información electrónica 1

Unidad de control de la red de a bordo

Cámara de visión trasera

Unidad de control para lector de tarjetas con chip / Pantalla para control frontal, unidad de visualización e información / Soporte para teléfono / Unidad de control de estabilización de transmisión y recepción / Toma de carga USB 1

Unidad de control de la electrónica de la columna de dirección [para vehículos con volante multifuncional]

Interfaz de diagnóstico del bus de datos

Sensor de la alarma de seguridad

Señal acústica de la alarma de seguridad

Cinturón de seguridad delantero izquierdo [para vehículos con volante a la derecha] / Cinturón de seguridad delantero derecho [para vehículos con volante a la izquierda]

Panel de control de calefacción/aire acondicionado

Panel de control de calefacción/aire acondicionado [para vehículos con Climatronic]

Interruptor de encendido y arranque [para vehículos sin sistema de autorización de acceso y arranque del motor]

Unidad de control de la puerta del conductor [para vehículos con volante a la izquierda] / Unidad de control de la puerta del acompañante [para vehículos con volante a la derecha] / Unidad de control de la puerta trasera, lado del conductor [para vehículos con volante a la izquierda] / Unidad de control de la puerta trasera, lado del acompañante [para vehículos con volante a la derecha]

Unidad de control de la red de a bordo

Unidad de control de la red de a bordo [Opcional]

Unidad de control de la red de a bordo [Opcional]

Unidad de control de la calefacción de los asientos

Unidad de control de la red de a bordo

Unidad de control del control de crucero adaptativo [para vehículos sin una interfaz de diagnóstico de bus de datos separada]

[Opcional]: Unidad de control del sistema de asistencia de estacionamiento / Unidad de control de monitoreo de punto ciego / Unidad de control de monitoreo de punto ciego 2 / Cámara frontal para sistemas de asistencia al conductor

Regulador de alcance de faros / Interruptor giratorio de luces / Módulo de interruptores 1 de la consola central / Interruptor de luces de reversa / Unidad de control de la electrónica de la columna de dirección [para vehículos sin volante multifuncional] / Faro delantero izquierdo [para vehículos con faros halógenos] / Faro delantero derecho [para vehículos con faros halógenos] / Conector de diagnóstico / Espejo retrovisor interior con atenuación automática

Módulo de ajuste de los espejos exteriores

Sensor de posición del pedal de embrague / Sensor de presión del circuito de refrigerante / Relé de arranque 1 / Relé de arranque 2

Relé de la bomba del lavaparabrisas [para vehículos sin una interfaz de diagnóstico de bus de datos separada] / Motor del limpiaparabrisas trasero / Resistencia de calefacción de la boquilla de lavado izquierda / Resistencia de calefacción para la boquilla de lavado derecha

Módulo de interruptores 1 de la consola central / Unidad de control del airbag

Unidad de control del bloqueo electrónico de la columna de dirección / Unidad de control del sistema de autorización de acceso y arranque

Toma de carga USB 2

Faro delantero derecho [para vehículos con faros LED]

Pantalla selectora / Solenoide de bloqueo de extracción de la llave de encendido [para vehículos sin sistema de autorización de acceso y arranque del motor]

Faro delantero izquierdo [para vehículos con faros LED]

Encendedor de cigarrillos

Panel de control de calefacción/aire acondicionado [para vehículos con calefacción manual]

Bomba del lavaparabrisas [para vehículos sin una interfaz de diagnóstico de bus de datos separada]

Unidad de control de la red de a bordo

Unidad de control de reconocimiento de remolque

Unidad de control de reconocimiento de remolque

Relé de la bomba del lavaparabrisas [para vehículos sin una interfaz de diagnóstico de bus de datos separada]

Relé de alimentación de corriente terminal 15

Relé de alimentación de corriente terminal 75x

Unidad de control de reconocimiento de remolque

Unidad de control del paquete de audio digital

Unidad de control de la red de a bordo

Unidad de control del ventilador de aire de suministro

Unidad de control de reconocimiento de remolque

Soporte para teléfono / Conector USB 1 / Toma de carga USB 2

Cinturón de seguridad delantero izquierdo [para vehículos con volante a la izquierda] / Cinturón de seguridad delantero derecho [para vehículos con volante a la derecha]

Interruptor giratorio de luces / Sensor de lluvia y luz / Unidad de control de la electrónica de la columna de dirección [para vehículos sin volante multifunción] / Conector de diagnóstico

Unidad de control de la electrónica de la columna de dirección [para vehículos sin volante multifunción]

Unidad de control para el módulo de llamada de emergencia y unidad de comunicación [para vehículos con módulo de llamada de emergencia] / Tablero de instrumentos

Unidad de control de la red de a bordo

Unidad de control de la puerta del conductor [para vehículos con volante a la derecha] / Unidad de control de la puerta del acompañante [para vehículos con volante a la izquierda] / Unidad de control de la puerta trasera, lado del conductor [para vehículos con volante a la derecha] / Unidad de control de la puerta trasera, lado del acompañante [para vehículos con volante a la izquierda]

Unidad de control de la red de a bordo

Unidad de control del sistema de información electrónica 1

Unidad de control de la red de a bordo

Cámara de visión trasera

Pantalla para la unidad de control, pantalla e información frontal

Unidad de control de la electrónica de la columna de dirección [para vehículos con volante multifunción]

Interfaz de diagnóstico del bus de datos

Sensor de la alarma de seguridad

Señal acústica de la alarma de seguridad

Cinturón de seguridad delantero izquierdo [para vehículos con volante a la derecha] / Cinturón de seguridad delantero derecho [para vehículos con volante a la izquierda]

Panel de control de calefacción/aire acondicionado

Panel de control de calefacción/aire acondicionado [para vehículos con Climatronic]

Interruptor de encendido y arranque [para vehículos sin sistema de autorización de acceso y arranque del motor]

Unidad de control de la puerta del conductor [para vehículos con volante a la izquierda] / Unidad de control de la puerta del acompañante [para vehículos con volante a la derecha] / Unidad de control de la puerta trasera, lado del conductor [para vehículos con volante a la izquierda] / Unidad de control de la puerta trasera, lado del acompañante [para vehículos con volante a la derecha]

Unidad de control de la red de a bordo

Unidad de control de la red de a bordo [Opcional]

Unidad de control de la red de a bordo [Opcional]

Unidad de control de la calefacción de los asientos

Unidad de control de la red de a bordo

Unidad de control del control de crucero adaptativo [para vehículos sin una interfaz de diagnóstico de bus de datos independiente]

[Opcional]: Unidad de control del sistema de asistencia al estacionamiento / Unidad de control de monitoreo de punto ciego / Unidad de control de monitoreo de punto ciego 2 / Cámara frontal para sistemas de asistencia al conductor

Regulador de control de alcance de faros / Interruptor giratorio de luces / Módulo de interruptores 1 de la consola central / Interruptor de luces de reversa / Unidad de control de la electrónica de la columna de dirección [para vehículos sin volante multifunción] / Faro delantero izquierdo [para vehículos con faros halógenos] / Faro delantero derecho [para vehículos con faros halógenos] / Conector de diagnóstico / Espejo retrovisor interior con atenuación automática

Módulo de ajuste de espejos exteriores

Sensor de posición del pedal del embrague / Sensor de presión del circuito de refrigerante / Relé de arranque 1 / Relé de arranque 2

Relé de la bomba del lavaparabrisas [para vehículos sin una interfaz de diagnóstico de bus de datos independiente] / Motor del limpiaparabrisas trasero / Resistencia de calefacción de la boquilla de lavado izquierda / Resistencia de calefacción para la boquilla de lavado derecha

Módulo de interruptores 1 de la consola central / Unidad de control del airbag

Unidad de control del bloqueo electrónico de la columna de dirección / Unidad de control del sistema de autorización de acceso y arranque

Faro delantero derecho [para vehículos con faros LED]

Pantalla selectora / Solenoide de interbloqueo de extracción de la llave de encendido [para vehículos sin sistema de autorización de acceso y arranque del motor]

Faro delantero izquierdo [para vehículos con faros LED]

Encendedor de cigarrillos

Panel de control de calefacción/aire acondicionado [para vehículos con calefacción manual]

Unidad de control de la red de a bordo

Unidad de control de reconocimiento de remolque

Unidad de control de reconocimiento de remolque

Relé de alimentación de corriente terminal 15

Relé de alimentación de corriente terminal 75x
