Diagrama de fusibles de Renault Clio 2007 Clio III

El Clio 2007 generación Clio III (conocida también como "X85") tiene 4 cajas de fusibles distintas:

Diagrama de Caja de fusibles interior

Diagrama de Caja de fusibles en el motor

Diagrama de Caja de fusibles junto a la batería, en la parte delantera.

Diagrama de Caja de fusibles y relés

Caja de fusibles interior

Tipo	Nro		Descripción
Fusible MINI 15A	F1		Motor del limpiaparabrisas trasero (con sistema de entrada sin llave)
Fusible MINI 15A	F2		Módulo de control del aire acondicionado, equipo auxiliar, tablero de instrumentos
Fusible MINI 7.5A	F3		Módulo de control del espejo de la puerta, luces interiores, luces del espejo de cortesía
Fusible MINI 15A	F4		Conector de enlace de datos (DLC), bocinas
Fusible MINI 10A	F5		[Sin sistema de entrada sin llave] Luz de la guantera, luz del área de carga
Fusible MINI 25A	F6		Cierre centralizado, motor de ventana eléctrica, conductor
Fusible MINI 25A	F7		[Sin sistema de entrada sin llave] Interruptor dual de ventana eléctrica, puerta del conductor
Fusible MINI 10A	F8		Módulo de control del ABS
Fusible MINI 15A	F9		Encendedor de cigarrillos
Fusible MINI 20A	F10		Módulo de control del motor del ventilador del aire acondicionado/calefacción (control de temperatura manual)
Fusible MINI 20A	F11		Módulo de control del motor del ventilador del aire acondicionado/calefacción (control de temperatura automático)
Fusible MINI 15A	F12		Módulo de control del aire acondicionado, panel de control de funciones del aire acondicionado/calefacción, bocina del sistema de alarma, unidad de audio, caja de fusibles/placa de relés, fascia 2-relé 6/7, asientos calefaccionados, módulo de control multifunción, bomba de lavado de pantalla trasera, módulo de control de funciones del volante, módulo de control del teléfono, bomba de lavado de parabrisas
Fusible MINI 10A	F13		Interruptor de posición del pedal de freno (BPP), caja de fusibles/placa de relés, fascia 2-relé 3
Fusible MINI 5A	F14		[Sin sistema de entrada sin llave]: Sensor de luz, módulo de control del espejo de la puerta, luces interiores, sensor de lluvia, luces del espejo de cortesía, limpiaparabrisas
Fusible MINI 20A	F15		[Sin sistema de entrada sin llave] Motor del limpiaparabrisas trasero
Fusible MINI 30A	F16		[Con sistema de entrada sin llave] Indicadores
Fusible MINI 15A	F16		[Sin sistema de entrada sin llave] Módulo de control del inmovilizador
Fusible MINI 30A	F17		Cierre centralizado
Fusible MINI 15A	F18		[Con sistema de entrada sin llave]: Módulo de control del espejo de la puerta, luces interiores, luces del espejo de cortesía. [sin sistema de entrada sin llave]: Módulo de control multifunción
Fusible MINI 5A	F19		Ventilador del sensor de temperatura interior
Fusible MINI 25A	F20		Motor de ventana eléctrica, pasajero
Fusible MINI	F21		Diodo de ventana eléctrica, trasero
Relé	R1		Relé de circuitos principales de encendido 1

Caja de fusibles en el motor

Tipo	Nro		Descripción
Fusible MINI 25A	F1		Módulo de control ABS
Fusible MINI -	F2		-
Fusible MINI 10A	F3		Luz alta del faro derecho Ver problemas con el fusible de las luces delanteras...
Fusible MINI 10A	F4		Luz alta del faro izquierdo Ver problemas con el fusible de las luces delanteras...
Fusible MINI 10A	F5		Módulo de control de aire acondicionado, cierre centralizado, interruptor de control de crucero, ventanas eléctricas, trasera derecha, ABS/ESP, pantalla multifunción, dimensiones delanteras/traseras derechas Ver problemas con el fusible del aire acondicionado...
Fusible MINI 10A	F6		Audio, cierre centralizado, encendedor de cigarrillos, interruptor de espejos retrovisores eléctricos, interruptor de ventana eléctrica, puerta del conductor, ventana eléctrica, trasera izquierda, interruptor de ventana eléctrica, puerta del pasajero, unidad de control de rango de faros, luz de placa de matrícula, sistema de estacionamiento, dimensiones delanteras/traseras izquierdas, control de tracción Ver problemas con el fusible del encendedor... Ver problemas con el fusible de la radio...
Fusible MINI 15A	F7		Relé del calentador auxiliar 1/2, interruptor de control de crucero, cuando se engrana la marcha atrás, conector de diagnóstico (DLC), dirección asistida eléctrica, unidad de control de faros de xenón, pantalla multifunción, interruptor de selección de modo de transmisión automática, luces del selector de caja de cambios, unidad de control del sistema de monitoreo de presión de neumáticos
Fusible MINI 20A	F8		Motor del limpiaparabrisas
Fusible MINI 15A	F9		Ajuste del faro (derecho), luz baja (derecha)
Fusible MINI 15A	F10		Ajuste del faro (izquierdo), luz baja (izquierda)
Fusible MINI 10A	F11		Embrague magnético del compresor de aire acondicionado
Fusible MINI -	F12		-
Fusible MINI 25A	F13		Relé de tracción del motor de arranque
Fusible MINI 20A	F14		Módulo de control de transmisión (ECM)
Fusible MINI -	F15		-
Fusible MINI 15A	F16		Luneta trasera calefaccionada
Fusible MINI 15A	F17		Relé de la bomba del lavador de faros
Fusible MINI 5A	F18		Módulo de control de transmisión (ECM)
Fusible MINI -	F19		-
Fusible MINI 10A	F20		Luces de reversa
Fusible MINI 20A	F21		Bobinas de encendido
Fusible MINI 20A	F22		ECM
Fusible MINI 10A	F23		Módulo de control SRS
Fusible MINI 10A	F24		Unidad de control electrónico del motor, válvula de bloqueo de la columna de dirección e/m - con sistema de entrada sin llave
Fusible MINI 20A	F25		Luces antiniebla Ver problemas con el fusible de las luces antiniebla...

Caja de fusibles junto a la batería, en la parte delantera.

Tipo	Nro		Descripción
Fusible MAXI 30A	1		Relé de gestión del motor [K9K764]
Fusible MAXI 30A	2		Relé de la bomba de transmisión (transmisión manual secuencial) [D4F764]
Fusible MAXI 30A	3		Motor del ventilador de enfriamiento (transmisión manual secuencial) [K9K766, D4F764]
Fusible MAXI 30A	4		Motor del ventilador de enfriamiento [K4M, K4J, D4F (MAA)] Ver problemas con el fusible del electroventilador...
Fusible MAXI 50A	5		Caja de fusibles/relés, tablero de instrumentos 2 (fusibles 2 y 4)
Fusible MAXI 80A	6		Calefactor auxiliar 1/2
Fusible MAXI 50A	8		Módulo de control ABS
Fusible MAXI 20A	12		Relé de faro de xenón

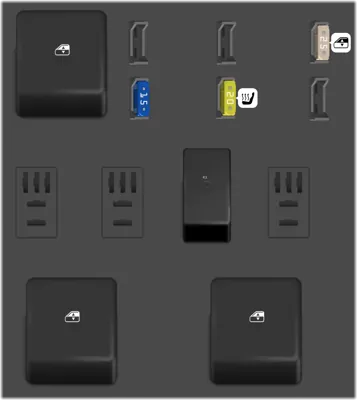

Caja de fusibles y relés

Tipo	Nro		Descripción
Fusible MINI 20A	F2		Asientos calefaccionados
Fusible MINI 15A	F3		Techo solar Ver problemas con el fusible del techo solar...
Fusible MINI 25A	F4		Ventanas eléctricas traseras
Relé	R1		Relé de ventana eléctrica, conductor
Relé	R3		Relé de luz de freno
Relé	R6		Relé de ventana eléctrica trasera 1
Relé	R7		Relé de ventana eléctrica trasera 2
