Diagrama de fusibles de Fiat Scudo 2014
El Scudo 2014 generación G2 (conocida también como "Type 272") tiene 4 cajas de fusibles distintas:
Diagrama de Caja de fusibles del compartimento del motor (tipo 2)
Diagrama de Caja de fusibles del compartimento del motor (lado superior)
Diagrama de En el habitáculo (Tipo 1)
Diagrama de En el habitáculo (Tipo 2)
Caja de fusibles del compartimento del motor (tipo 2)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 20A | F1 | Relé principal | |
Fusible MINI 15A | F2 | Señal | |
Fusible MINI 10A | F3 | Lava parabrisas delantero y trasero | |
Fusible MINI 20A | F4 | Bomba de lavafaros | |
Fusible MINI 15A | F5 | Unidad de control del motor, Calentador de combustible diésel, Bomba de aditivo de combustible, Módulo de combustible (fusible de la bomba de combustible) | |
Fusible MINI 10A | F6 | Medidor de flujo de masa, Ventilador de enfriamiento, Relé de alta velocidad, Interruptor del pedal de freno, Interruptor de engranaje de la bomba de dirección asistida, Solenoide de bloqueo de cambio | |
Fusible MINI 10A | F7 | Unidad de control ABS/ESP | |
Fusible MINI 20A | F8 | Solenoide de arranque | |
Fusible MINI 10A | F9 | Interruptor del pedal de freno | |
Fusible ATO 30A | F10 | Unidad de control del motor, Sensor de agua en el combustible, Solenoide variable del turbo | |
Fusible ATO 40A | F11 | Calefacción y aire acondicionado | |
Fusible ATO 30A | F12 | Control del limpiaparabrisas delantero | |
Fusible ATO 40A | F13 | en BSI (Módulo de Distribución de Energía Inteligente) | |
Fusible MINI 10A | F15 | Luz de carretera derecha | |
Fusible MINI 10A | F16 | Luz de carretera izquierda | |
Fusible MINI 15A | F17 | Luz de cruce izquierda | |
Fusible MINI 15A | F18 | Luz de cruce derecha | |
Fusible MINI 15A | F19 | Unidad de control del motor, Válvula EGR electrónica, Calentador de vapor de aceite, Medidor de flujo de masa, Calentador de combustible diésel | |
Fusible MINI 10A | F20 | Unidad de control del motor, Solenoide de control del turbo, Sensor de agua en el combustible, Bomba de inyección, diésel | |
Fusible MINI 5A | F21 | Relé del ventilador de enfriamiento, lado izquierdo; Ventilador de enfriamiento derecho, Ventilador de enfriamiento, Relé de alta velocidad |
Caja de fusibles del compartimento del motor (lado superior)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MAXI 40A | MF2 | Unidad de control ABS/ESP | |
Fusible MAXI 30A | MF3 | Unidad de control ABS/ESP | |
Fusible MAXI 60A | MF4 | en BSI (Módulo de distribución de energía inteligente) | |
Fusible MAXI 70A | MF5 | en BSI (Módulo de distribución de energía inteligente) | |
Fusible MAXI 20A | MF6 | Calefactor adicional | |
Fusible MAXI 20A | MF7 | Unidad de control de la transmisión automática | |
Fusible MAXI 30A | MF8 | Relé del ventilador |
En el habitáculo (Tipo 1)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 15A | 1 | Limpiaparabrisas trasero | |
Fusible MINI 30A | 2 | No identificado | |
Fusible MINI 5A | 3 | Unidad de control de airbag | |
Fusible MINI 10A | 4 | Sensor de ángulo del volante Sensor ESP Relé del limpiaparabrisas trasero Conector de diagnóstico Interruptor de embrague Panel de control del aire acondicionado Ajuste de faros Bomba dosificadora para filtro de partículas diésel | |
Fusible MINI 30A | 5 | Espejos eléctricos Elevalunas del lado del pasajero | |
Fusible MINI 30A | 6 | Elevalunas eléctricos delanteros | |
Fusible MINI 5A | 7 | Luces interiores | |
Fusible MINI 20A | 8 | Pantalla multifunción Sirena de alarma Sistema de audio Cambiador de CD teléfono | |
Fusible MINI 30A | 9 | Encendedor de cigarrillos delantero Jumpy Conector de diagnóstico | |
Fusible MINI 15A | 10 | Sensor de altura Control del volante Tablero de instrumentos | |
Fusible MINI 15A | 11 | Conector de diagnóstico Interruptor de encendido | |
Fusible MINI 15A | 12 | Kit de manos libres Airbags Sistema de asistencia al aparcamiento | |
Fusible MINI 5A | 13 | Caja de fusibles en el motor Módulo de control del remolque | |
Fusible MINI 15A | 14 | Sensor de lluvia Aire acondicionado Tablero de instrumentos | |
Fusible MINI 30A | 15 | No identificado | |
Fusible ATO Shunt | 16 | Shunt | |
Fusible ATO 40A | 17 | Calefacción de la luneta trasera |

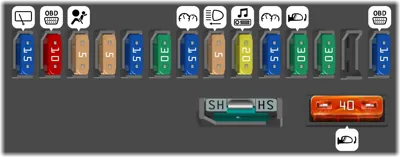

En el habitáculo (Tipo 2)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 15A | F1 | Motor del limpiaparabrisas trasero | |
Fusible MINI 5A | F3 | Módulo de control del airbag | |
Fusible MINI 10A | F4 | Interruptor de control de crucero, Conector de diagnóstico, Aire acondicionado, Faros adaptativos, Sensor de ángulo del volante, Bomba de refrigerante, Relé del limpiaparabrisas trasero, Giroscopio acelerómetro del ESP, Bomba de aditivo de combustible | |
Fusible MINI 30A | F5 | Elevalunas del lado del conductor, Control de espejos eléctricos, Interruptor del elevalunas del pasajero delantero | |
Fusible MINI 5A | F7 | Interruptor de luz de la guantera, Luz delantera izquierda, Luces interiores traseras, Luz delantera derecha, Sistema de audio | |
Fusible MINI 20A | F8 | Unidad de control de alarma, Sistema de audio, Radioteléfono, Sirena de alarma, Caja de fusibles del remolque | |
Fusible MINI 30A | F9 | Fusible del encendedor de cigarrillos del Citroen Jumpy, Toma de corriente trasera de 12V | |
Fusible MINI 15A | F10 | Controles bajo el volante, Unidad de control de suspensión, Tablero de instrumentos | |
Fusible MINI 15A | F11 | Conector de diagnóstico / Interruptor de encendido | |
Fusible MINI 15A | F12 | Asistencia de estacionamiento, Unidad de control de airbag, Unidad de control del cinturón de seguridad, Kit de manos libres | |
Fusible MINI 5A | F13 | Caja de fusibles en el motor, Caja de fusibles del remolque | |
Fusible MINI 15A | F14 | Unidad de control del aire acondicionado, Tablero de instrumentos, Sensor de lluvia y luz | |
Fusible MINI 30A | F15 | Relé de liberación del portón trasero/maletero | |
Fusible ATO 40A | F17 | Calefacción de la luneta trasera, Espejos eléctricos, Calefacción de la luneta trasera - lado izquierdo, Calefacción de la luneta trasera - lado derecho | |
Fusible ATO Shunt | SH | Shunt |
Los diagramas de fusibles del Fiat Scudo cambian con los años, selecciona el año de tu coche:
