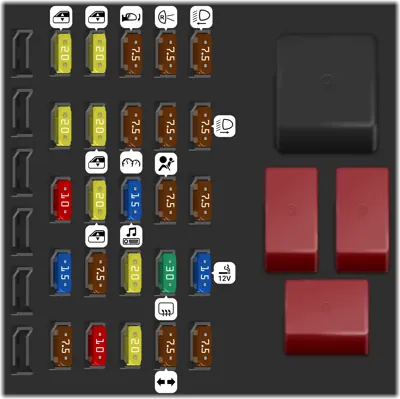

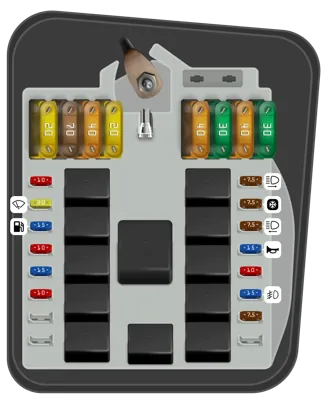

Diagrama de fusibles de Fiat Linea 2012

Faro bajo izquierdo.

Faro bajo derecho.

Alimentación iluminación de los mandos del aire acondicionado, sensor de estacionamiento, techo practicable Blue & Me

Encendedor de cigarrillos.

Alimentación interna, bobina, central del cofre del motor.

Luz de marcha atrás.

Central ABS.

Airbag.

Luneta térmica.

Luces de giro, emergencia, cuadro de instrumentos.

Servicio +15, alimentación para iluminación de los comandos de la radio en el volante, espejo eléctrico, iluminación del tablero de instrumentos, iluminación de los mandos del espejo eléctrico, sensor de lluvia, predisposicion para alarma, central de los levantavidrios.

Cuadro de instrumentos.

Subwoofer.

Pulverizador del limpiaparabrisas.

Traba eléctrica de puertas.

Levantavidrio eléctrico trasero izquierdo.

Levantavidrio eléctrico trasero izquierdo.

Levantavidrios eléctrico delantero izquierdo.

Sin uso

Predisposición para alarma, Blue & Me.

Levantavidrio eléctrico trasero derecho.

Techo practicable.

Apertura eléctrica del compartimiento de equipajes.

Limpialuneta regulación eléctrica de los asientos, central de los levantavidrios

Central de los levantavidrios

Sin datos

conmutador de arranque.

Central de tablero.

Centra de tablero.

Primera velocidad del electroventilador del radiador.

Segunda velocidad del electroventilador del radiador

Electroválvula central ABS.

Electrobomba ABS.

Electroventilador del aire acondicionado.

Central de control del motor, central cambio Dualogic.

Limpiaparabrisas.

Bomba de combustible.

Generador de impulso, relay de la bobina, sonda lambda.

Inyectores bobina.

Electroválvula de regulación de presión, canister, sonda lambda.

Sin datos

Faro alto derecho.

Compresor del aire acondicionado.

Faro alto izquierdo.

Bocina.

+15/54 Control de los faros antiniebla.

Faros antiniebla.

Central de control de motor, relay de control del sistema de refrigeración del motor, central del cambio Dualogic.

Herramienta para la extracción de los fusibles.
