Diagrama de fusibles de Buick Century 2000
El Century 2000 6ta generación (conocida también como "W-body") tiene 2 cajas de fusibles distintas:

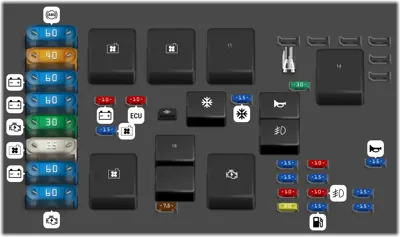

Diagrama de Caja de fusibles en el motor

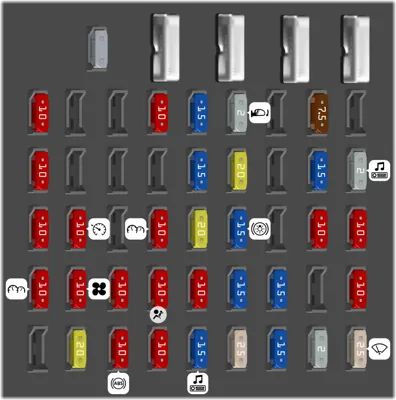

Diagrama de Caja de fusibles interior
Caja de fusibles en el motor
| Tipo | Descripción | |
|---|---|---|
Fusible MAXI 60A | 1 (ABS) Sistema de frenos antibloqueo | |
Fusible MAXI 40A | 2 CRANK | |
Fusible MAXI 60A | 3 (BAT #3) Sistema de carga | |
Fusible MAXI 60A | 4 (BAT #2) Sistema de carga | |
Fusible MAXI 30A | 5 (IGN 1) Encendido | |
Fusible MAXI 25A | 6 (COOL FAN 1) Electroventilador de enfriamiento | |
Fusible MAXI 60A | 7 (BAT #1) Sistema de carga | |
Fusible MAXI 60A | 8 (IGN 2) Encendido | |
Relé | 9 (COOL FAN 2) Electroventilador de enfriamiento | |
Relé | 10 (COOL FAN 3) Electroventilador de enfriamiento | |
Relé | 11 CRANK | |
Relé | 12 (COOL FAN) Electroventilador de enfriamiento | |
Relé | 13 (IGN MAIN) Encendido | |
Relé | 14 AIR PUMP | |
Relé | 15 (A/C CLU) Aire acondicionado | |
Relé | 16 (HORN) Bocina | |
Relé | 17 (FOG LP) Luces antiniebla | |
Relé | 18 F/PMP SPD CONT | |
Fusible MINI 30A | 20 AIR PUMP | |
Fusible MINI 10A | 21 (GEN) Sistema de carga | |
Fusible MINI 10A | 22 (ECM) Unidad de control del motor | |
Fusible MINI 15A | 23 (A/C CLU) Aire acondicionado | |
Fusible MINI 15A | 24 (COOL FAN 2) Electroventilador de enfriamiento | |
Fusible MINI 15A | 25 ELEK IGN | |
Fusible MINI 10A | 26 (TRANS) Control de la caja automática | |
Fusible MINI 15A | 27 (HORN) Bocina | |
Fusible MINI 15A | 28 F/INJR | |
Fusible MINI 15A | 29 OXY SEN | |
Fusible MINI 10A | 30 ENG EMIS | |
Fusible MINI 10A | 31 (FOG LP) Luces antiniebla | |
Fusible MINI 15A | 32 HDLP R | |
Fusible MINI 7.5A | 33 R/CMPT REL | |
Fusible MINI 20A | 34 LP PARK | |
Fusible MINI 15A | 35 (F/PMP) Bomba de combustible | |
Fusible MINI 15A | 36 HDLR L | |
Fusible MINI | 37 (SPARE) Fusible de respuesto | |
Fusible MINI | 38 (SPARE) Fusible de respuesto | |
Fusible MINI | 39 (SPARE) Fusible de respuesto | |
Extractor de fusible | Fuse Puller Herramienta para la extracción de los fusibles. |
Caja de fusibles interior
| Tipo | Descripción | |
|---|---|---|
Fusible MINI | RESET TIRE RESET | |
Circuit breaker ATO | CB1 PWR WINDOWS, PWR SUNROOF | |
Circuit breaker ATO | CB2 (REAR DEFOG) Desempañador trasero | |
Circuit breaker ATO | CB3 (POWER SEATS) Asiento de ajuste eléctrico | |
Fusible MINI 10A | 1 PARK LOCK | |
Fusible MINI 10A | 4 PCM, BCM, WH RELAY | |
Fusible MINI 15A | 5 RADIO PREM. SOUND | |
Fusible MINI 2A | 6 (POWER MIRRORS) Espejos eléctricos | |
Fusible MINI 7.5A | 8 PANEL DIMMING | |
Fusible MINI 10A | 10 IGN 0: CLUSTER, PCM & BCM | |
Fusible MINI 15A | 14 INADV POWER BUS | |
Fusible MINI 20A | 15 (DOOR LOCKS) Sistema de cierre de puertas eléctrico | |
Fusible MINI 15A | 17 TAIL LAMPS, LIC LAMPS | |
Fusible MINI 2A | 18 (RADIO) Radio y sistema de audio | |
Fusible MINI 10A | 19 (HEATED MIRROR) Calefactor de espejo | |
Fusible MINI 10A | 20 (CRUISE) Control de crucero | |
Fusible MINI 10A | 22 (CLUSTER) Cuadro de instrumentos | |
Fusible MINI 20A | 23 CIGAR LTR DATA LINK | |
Fusible MINI 15A | 24 (STOP LAMPS) Luces de freno | |
Fusible MINI 10A | 26 FRT PARK LPS | |
Fusible MINI 10A | 27 POWER DROP | |
Fusible MINI 10A | 28 CRANK SIGNAL, BCM. CLUSTER | |
Fusible MINI 10A | 29 (HVAC) Motor soplador de AC | |
Fusible MINI 10A | 30 BTSI PARK LOCK (REGAL) | |
Fusible MINI 10A | 31 (AIR BAG) Airbag | |
Fusible MINI 10A | 32 BCM PWR | |
Fusible MINI 15A | 33 (HAZARD) Luz de emergencia o balizas | |
Fusible MINI 15A | 34 LH HEATED SEAT | |
Fusible MINI 10A | 36 (BCM ACC) Módulo de control del cuerpo | |
Fusible MINI 20A | 38 LOW BLOWER | |
Fusible MINI 10A | 39 (ABS) Sistema de frenos antibloqueo | |
Fusible MINI 10A | 40 TURN SIGNALS, CORN LPS | |
Fusible MINI 15A | 41 RADIO, HVAC, RFA, CLUSTER CEL TEL | |
Fusible MINI 25A | 42 HIGH BLOWER | |
Fusible MINI 15A | 43 RH HEATED SEAT | |
Fusible MINI 2A | 44 STAG WHL CONT | |
Fusible MINI 25A | 45 (WIPER) Limpiaparabrisas |
